Tato podsestava se podobá podsestavě LiniePatySvahuPovodí s následující doplňkovou charakteristikou chování.
Svahová lavice je v podmínkách násypu volitelná. Není-li svahová lavice zahrnuta, přidá se čistá zóna a poté se přidá sklon násypu linie paty svahu.
Šířku příkopu lze ovládat pomocí volitelné trasy. Šířku a výšku svahové lavice lze ovládat pomocí příslušné trasy anebo profilu. Kromě toho je potřeba, aby Umístění výplňového materiálu zahrnovalo všechny spojnice šablon typických řezů linie paty svahu od bodu napojení po linii paty svahu k existujícímu terénu.
Připojení
Bod připojení je na vnitřní hraně přivráceného sklonu povodí. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Spojnice linie paty svahu | Zahrne nebo vynechá spojnici linie paty svahu. | Zahrnout / Vynechat | Zahrnout |
| Svahová lavice | Zahrne nebo vynechá svahovou lavici v násypu. | Zahrnout / Vynechat | Vynechat |
| Sklon přivráceného spádu | Sklon pro spojnici přivráceného spádu povodí | Numerický, kladný | 3 ( : 1) |
| Šířka přivráceného spádu | Šířka přivráceného spádu | Numerický, kladný |
1,2 m 4,0 ft |
| Hloubka povodí | Hloubka spodku povodí od spodní části spojnice přivráceného spádu | Numerický, kladný | 0.0 |
| Sklon povodí | Sklon stran povodí | Numerický, kladný | 4 (:1) |
| Šířka povodí | Šířka povodí | Numerický, kladný |
1,8 m 6,0 ft |
| Šířka prahové lavice | Šířka prahové lavice použitá v podmínkách násypu | Numerický, kladný |
1,8 m 6,0 ft |
| Sklon výkopu | Sklon spojnice linie paty svahu v podmínkách výkopu | Numerický, kladný | 3 ( : 1) |
| Šířka čisté zóny | Šířka čisté zóny před přidáním spojnice násypu | Numerický, kladný |
6 m 20 ft |
| Sklon čisté zóny | Sklon pro čistou zónu | Numerický, kladný | 6 (:1) |
| Sklon násypu | Sklon spojnice linie paty svahu v podmínkách násypu | Numerický, kladný | 3 ( : 1) |
| Možnost zaoblení | Určuje, zda se provede zaoblení spojnice linie paty svahu v záchytném bodu. | Seznam možností: Žádné, Kruhové, Parabolické | Žádné |
| Zaoblení podle | Určuje parametr, který se použije pro zaoblení. | Seznam možností: Délka, Poloměr | Délka |
| Parametr zaoblení | Určuje hodnotu délky poloměru. | Numerický, kladný |
0,5 m 1,5 ft |
| Mozaika zaoblení | Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). | Numerické, kladné, celé číslo | 6 |
| Umístit výplňový materiál | Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. | Řetězec | Žádné |
| Omezení sklonu 1 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 1 : 1 |
| Tloušťka materiálu 1 | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 12 palců |
| Název materiálu 1 | Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 2 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 2 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 6 palců |
| Název materiálu | Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 3 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 4 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 4 palců |
| Název materiálu | Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa. | Řetězec | Setá tráva |
| Tloušťka materiálu 4 | Určuje tloušťku materiálu pro použití v situacích s plochým sklonem. | Numerický, kladný | 6 palců |
| Název materiálu 4 | Určuje název materiálu pro použití v situacích s plochým sklonem. | Řetězec | Štěrk |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Popis | Stav |
|---|---|---|
| Trasa šířky povodí | Může se použít k přepsání pevné šířky povodí. Pro její určení lze jako objekty cíle použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Trasa šířky svahové lavice | Může se použít k přepsání pevné šířky svahové lavice. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Výška povodí | Může se použít k přepsání pevné hloubky povodí a k navázání výšky povodí na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Profil výšky svahové lavice | Umožňuje přepsání výšky svahové lavice. Jako cíle pro určení této výšky lze použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. | Požadováno |
Výstupní parametry
Žádné.
Chování

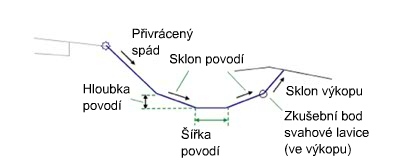

Tato podsestava vytvoří spojnice pro přivrácený spád povodí a povodí směrem ke zkušebnímu bodu povodí. Je-li zadán profil, změní se šířka přivráceného spádu tak, aby byl zachován profil povodí. Jestliže se zkušební bod povodí nachází ve výkopu, vypočítá se úsek linie paty svahu na cílovém povrchu při daném sklonu výkopu.
Jestliže je v násypu, a pro Svahovou lavici platí nastavení Zahrnout, přidá se spojnice horní části svahové lavice, a úsek linie paty svahu se vypočte na cílovém povrchu v daném sklonu násypu. Spojnice linie paty svahu se nevloží, pokud se do pole Vynechat spojnici linie paty svahu zadá hodnota Ano. Jestliže spojnice horní části svahové lavice protíná cílový povrch, příčný řez se ukončí v průsečíku.

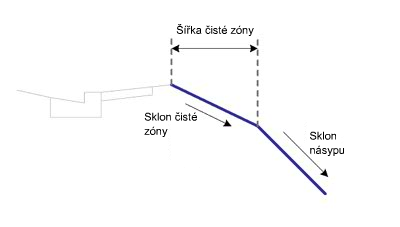

Jestliže je v násypu, a pro Svahovou lavici platí nastavení Vynechat, přidá se spojnice od bodu připojení ve sklonu čisté zóny, až se dosáhne šířky čisté zóny. Poté se přidá spojnice linie paty svahu k cílovému povrchu ve stanoveném sklonu násypu. Jestliže spojnice čisté zóny protíná existující terén, zastaví se v tomto průsečíku.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu (názvem materiálu 1, názvem materiálu 2 nebo názvem materiálu 3).
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí přivrácený spád, boční sklony povodí a spodek povodí podle zadaných hodnot vstupních parametrů. Spojnice pro podmínku výkopu i násypu se zobrazí přerušovanou čárou společně se spojnicemi linie paty svahu směrem ven v délce 3 metry (nebo 10 stop) v daných sklonech. Spojnice linie paty svahu jsou ukončeny šipkami, které směřují ven.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod, spojnice nebo tvar | Kódy | Popis |
|---|---|---|
| P3 | HranPříkopVnitřní | Vnitřní dno povodí |
| P4 | HranPříkopVnější | Vnější dno povodí |
| P5 | Napojení, Napojení_Výkop | Bod počátku svahování pro podmínku výkopu |
| P6 | Napojení, Napojení_Násyp | Bod počátku svahování pro podmínku násypu |
| P7 | LiniePatySvahu, LiniePatySvahu_Výkop nebo LiniePatySvahu_Násyp | Bod linie paty svahu buď pro podmínku výkopu nebo podmínku svahu |
| Všechny spojnice | Povrch, Srovnávací rovina | |
| L6 | Povrch, Srovnávací rovina, LiniePatySvahu nebo LiniePatySvahu_Výkop | Spojnice linie paty svahu pro řez výkopu |
| L3 | Příkop | |
| L1, L2, L4 | Sklon_Spojnice | |
| L5 | Lavička | |
| L6 | Povrch, Srovnávací rovina, LiniePatySvahu_Násyp | Spojnice linie paty svahu pro řez násypu |

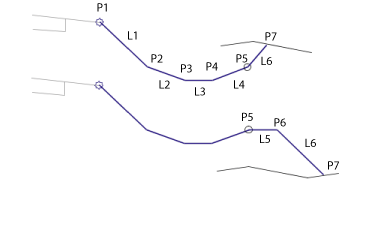

Kódovací diagram
