Podsestava RolovanýObrubník vloží spojnice pro rolovaný tvar betonového obrubníku a rigolu s podkladem.
Připojení
Bod připojení je v bodu pera obrubníku nebo zadní části obrubníku. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

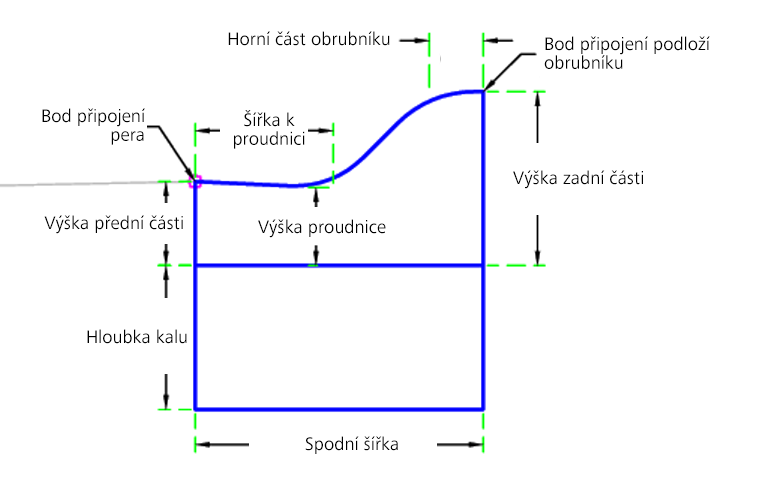

Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Horní část obrubníku | Horní část obrubníku | Numerický, kladný |
4,5 in 100 mm |
| Výška zadní části | Výška zadní části | Numerický, kladný |
14,5 in 370 mm |
| Spodní šířka | Spodní šířka | Numerický, kladný |
24 in 600 mm |
| Výška přední části | Výška přední části | Numerický, kladný |
7 palců 180 mm |
| Šířka k proudnici | Šířka k proudnici | Numerický, kladný |
11,5 in 300 mm |
| Výška proudnice | Výška proudnice | Numerický, kladný |
6,5 in 165 mm |
| Hloubka spodní vrstvy podkladu | Hloubka spodní podkladové vrstvy | Numerický, kladný |
12 in 300 mm |
| Bod připojení | Bod připojení | Pero, ZadníObrubník | Pero |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
Žádné
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Spojnice obrubníku a rigolu se vloží na základě kót vstupních parametrů. Všechny kóty musí být kladné nenulové hodnoty.
Tato podsestava vytvoří tvar pro jednoduchý obrubník a rigol s bodem připojení buď (a) na peru rigolu, nebo (b) v zadní části obrubníku.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí komponentu obrubníku a rigolu na základě zadaných vstupních parametrů.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | PřipojObrubník | |
| P6 | ZadníČástObrubníku | |
| P7, P8 | SpodekObrubníku | |
| P9, P10 | Pláň | |
| L1–L5 | Obrubník, Povrch | |
| L8 | SpodekObrubníku | |
| L9 | RefPovrch | |
| S1 | Obrubník | |
| S2 | Pláň |
Kódovací diagram
