Podsestava ObrubníkyMěstaSLO vloží spojnice a tvary za účelem vytvoření obrubníků, rigolů a chodníků podle standardních půdorysů města San Luis Obispo.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.
Obrubník a rigol:
Obrubník:
Promenádový chodník:
Oddělený chodník:
Integrovaný chodník:
Připojení

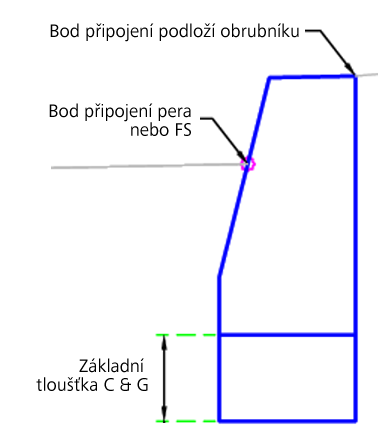

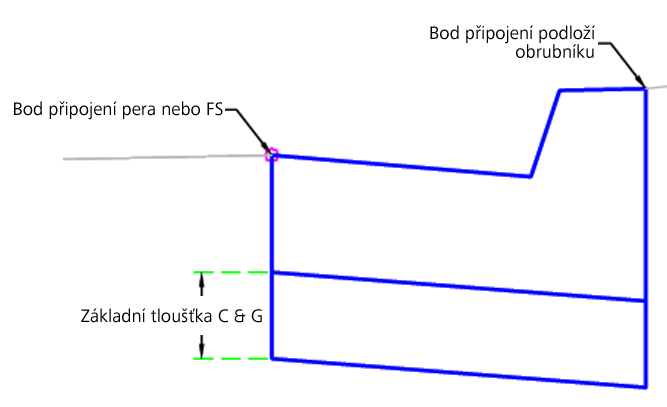

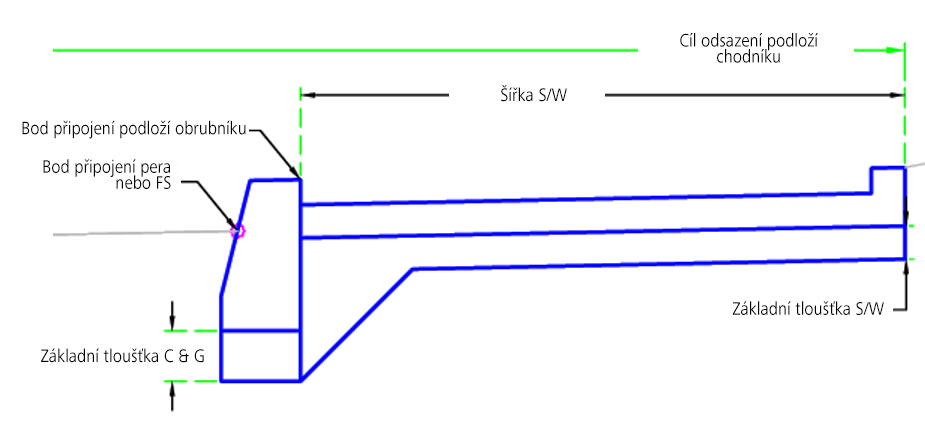

Bod připojení je v bodu pera (nebo FS) a zadní části obrubníku. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se umístí podsestava. | Levá / Pravá | Pravá |
| Typ obrubníku | Typ obrubníku nebo obrubníku a rigolu | Obrubník 6" a rigol 24" / Obrubník 8" a rigol 24" / Obrubník 6" a rigol 18" / Obrubník 8" a rigol 18" / Obrubník 6" / Obrubník 8" | Obrubník 6" a rigol 18" |
| Bod připojení | Bod připojení pro obrubník nebo obrubník a rigol | Pero nebo FS / Zadní část obrubníku | Pero nebo FS |
| Typ chodníku | Jaký typ chodníku by se měl použít (případně žádný) | Oddělený / Integrovaný / Promenádový / Žádný | Žádné |
| Základní tloušťka C & G | Tloušťka základny pod obrubníkem a rigolem | Numerický, kladný |
0,5 ft 0,15 m |
| Základní tloušťka S/W | Tloušťka základny pod chodníkem | Numerický, kladný |
0,33 ft 0,10 m |
| Šířka S/W | Šířka chodníku | Numerický |
6 ft 2 m |

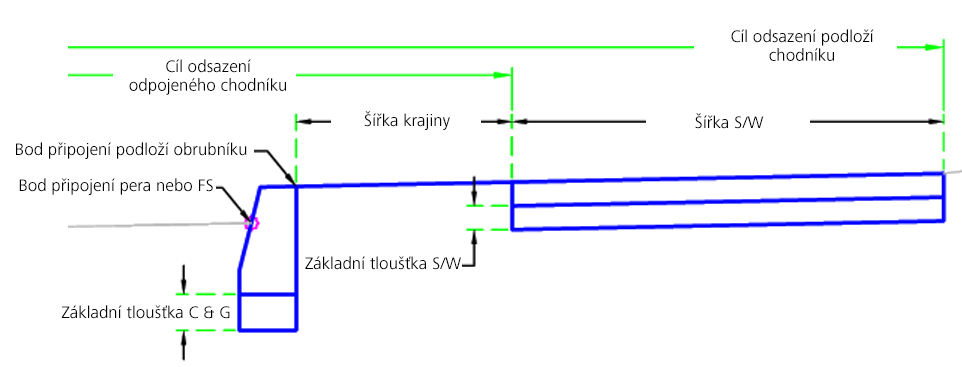

| Šířka krajiny | Šířka krajiny při použití odděleného chodníku | Numerický |
3 ft 1 m |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|

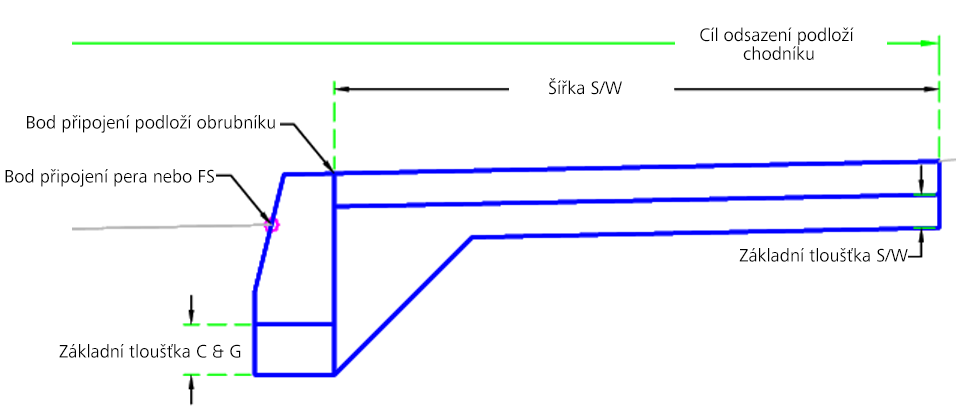

| Odsazení odděleného chodníku | Může se použít k přepsání pevné šířky chodníku a k navázání vnitřní hrany chodníku na trasu odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Odsazení zadní části chodníku | Může se použít k přepsání pevné šířky chodníku a k navázání vnější hrany chodníku na trasu odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelný |
Logické přiřazení prováděné za běhu programu
Kóty obrubníku a rigolu jsou uloženy v rámci podsestavy. Za běhu se hodnoty vyhledají a přiřadí podle vybraného typu obrubníku.
Výstupní parametry
Žádné
Chování
Počáteční bod se nastaví v bodu připojení. Body, spojnice a tvary obrubníku a rigolu se vytvoří na základě vybraného typu obrubníku. Následně se pod obrubník a rigol umístí základna.
Pokud typ chodníku není „Žádný“, vytvoří se poté příslušný chodník a základna. Pokud je chodník oddělený a je nastaveno odsazení odděleného chodníku, upraví se vnitřní hrana chodníku. Pokud je nastaveno odsazení zadní části chodníku, upraví se šířky všech typů chodníku.
Operace režimu návrhu
V režimu rozvržení tato podsestava na základě daných vstupních parametrů zobrazí komponenty obrubníku a rigolu a chodníku.

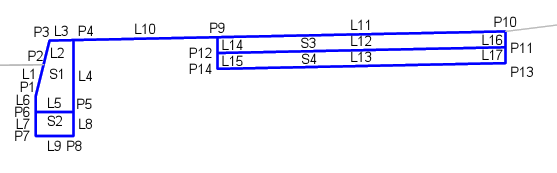

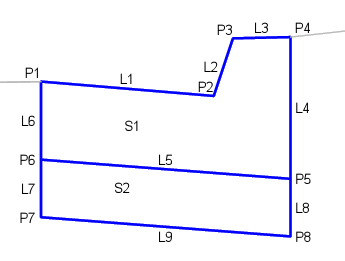

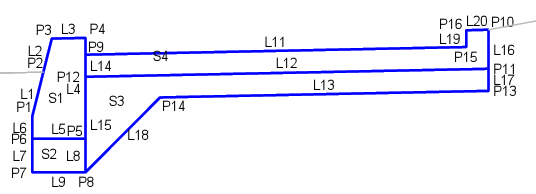

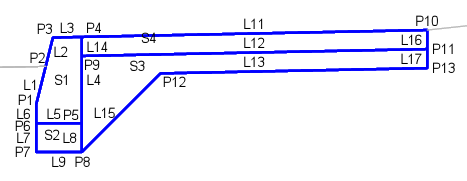

Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | PřipojObrubník | Bod přípojení rigolu |
| P2 | DnoRigol | Bod proudnice rigolu |
| P3 | HranObrubníkHorní | Horní část obrubníku |
| P4 | ZadníObrubník, Chodník_Vnitřní | Zadní část obrubníku, integrovaný a promenádový chodník |
| P9 | HranChodníkVnitřní | Vnitřní hrana chodníku na upraveném terénu |
| P10 | HranChodníkVnější | Vnější hrana chodníku na upraveném terénu |
| L1 – L3 | Povrch, Obrubník | Upravený terén na obrubníku a rigolu |
| L5 | Dole | Spodek obrubníku |
| L9, L13, L18 | Ochranná vrstva, Srovnávací rovina | Spodek základny |
| L10 | Povrch, Travnatý pás, Srovnávací rovina | |
| L11, L19 | Vrch, Chodník | |
| L12 | Chodník_Spodek | Spodek chodníku |
| S1 | Obrubník | Betonová oblast obrubníku a rigolu |
| S2 | Pláň | |
| S3 | Chodník | Betonová plocha chodníku |
Kódovací diagram
Obrubník a rigol:
Obrubník:
Promenádový chodník:
Oddělený chodník:
Integrovaný chodník:
