Podsestava Bioretence vloží spojnice za účelem vytvoření plochy bioretence se třemi hladinami a volitelnou drenáží. Podsestava je založena na požadavcích stanovených příručkou County of Los Angeles Low Impact Development Standards Manual z února 2014.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci odkazovaného dokumentu.
Připojení
Bod připojení leží nahoře uprostřed bioretence.

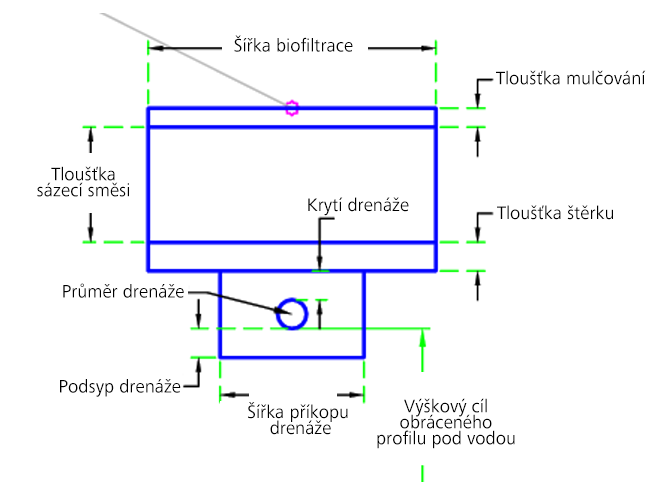

Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Šířka biofiltrace | Šířka biofiltrace | Numerický, kladný |
5 ft 1,5 m |
| Tloušťka mulčování | Tloušťka mulčování | Numerický, kladný |
0,33 ft 0,10 m |
| Tloušťka sázecí směsi | Tloušťka sázecí směsi pod mulčováním | Numerický, kladný |
2,0 ft 0,6 m |
| Tloušťka štěrku | Tloušťka štěrku pod sázecí směsí | Numerický, kladný |
0,5 ft 0,15 m |
| Zahrnout drenáž | Zahrnout drenáž k odvedení vody | Ano / Ne | Ano |
| Průměr drenáže | Průměr drenáže | Numerický, kladný |
0,5 ft 0,15 m |
| Krytí drenáže | Krytí drenáže | Numerický, kladný |
0,5 ft 0,15 m |
| Podsyp drenáže | Podsyp pod drenážním potrubím | Numerický, kladný |
0,5 ft 0,15 m |
| Šířka příkopu drenáže | Šířka příkopu drenáže | Numerický, kladný |
2,5 ft 0,75 m |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Obrácený profil drenáže | Může se použít k přepsání pevné obrácené výšky drenážního potrubí. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. | Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Počáteční bod se nastaví v bodu připojení. Podsestava vytvoří mulčovací hladinu následovanou hladinou sázecí směsi následovanou hladinou štěrku. Pokud je nastaveno, že se má zahrnout drenážní potrubí, vytvoří podsestava i drenážní potrubí a jeho podsyp.
Operace režimu návrhu
V režimu rozvržení tato podsestava nakreslí bioretenci s využitím vstupních parametrů.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1, P3 | BioretencePovrch | Horní část bioretence |
| P2 | BioretenceStřed | Střední část bioretence |
| P4, P5 | Mulčování | Spodní bod hladiny mulčování |
| P6, P7 | Sázecí_Směs | Spodní bod hladiny sázecí směsi |
| P8, P9 | Štěrk | Spodní bod štěrku |
| P10–P13 | Drenáž | Body kolem drenáže |
| P14 | Převrátit | Inverze drenážního potrubí |
| L1–L2 | Bioretence, Povrch | Horní hladina bioretence |
| L4 | Mulčování | Spodek hladiny mulčování |
| L8 | Sázecí_Směs | Spodek hladiny sázecí směsi |
| L11 | Štěrk, Srovnávací rovina | Spodek hladiny štěrku |
| L14 | Drenáž, Srovnávací rovina | Spodek hladiny drenáže |
| S1 | Mulčování | Plocha mulčování |
| S2 | Sázecí_Směs | Plocha sázecí směsi |
| S3 | Štěrk | Plocha štěrku |
| S4 | DrenážníPotrubí | Hladina drenážního potrubí |
Kódovací diagram
