Podsestava ŽelezniceJednaKolejCANT se používá ke vkládání kolejnic, pražců, štěrkového lože a podkladu štěrkového lože pro jednokolejné železniční tratě.
Měla by být následována podsestavou napojení na terén na levé a pravé straně, aby byl uzavřen existující terén v situacích výkopu a násypu. Umožňuje reagovat na převýšení koleje.
Připojení

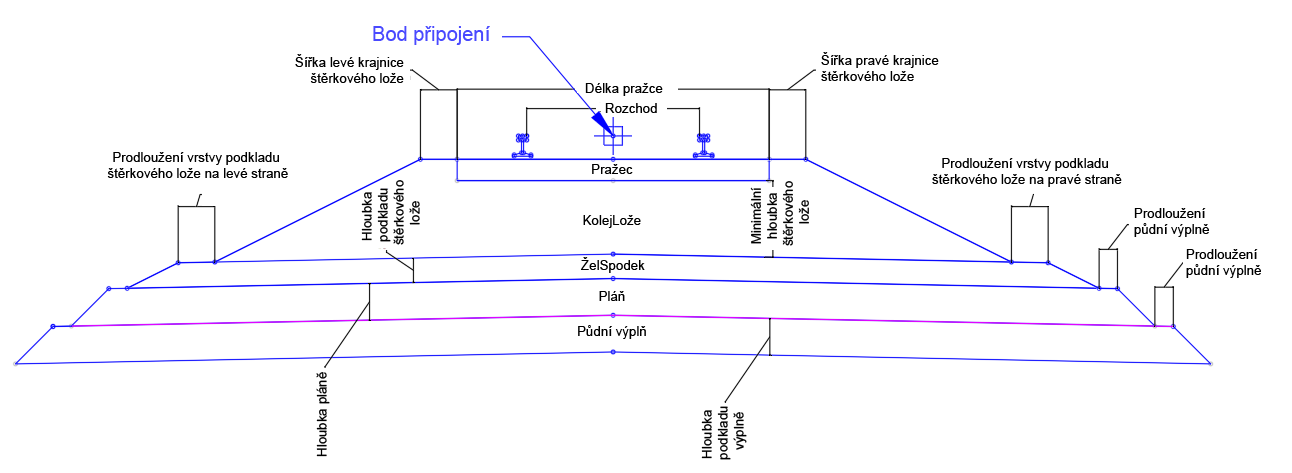

Bod připojení je ve výchozím nastavení v ose mezi kolejnicemi. Kolej lze vzhledem k tomuto bodu přesunout pomocí parametrů podsestavy.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí hodnota |
|---|---|---|---|
| Měřit převýšení koleje v | Určuje, zda bude výškový rozdíl mezi kolejnicemi určován mezi pojížděnými hranami (čely) kolejnic nebo mezi osami kolejnic. |
Seznam voleb:
|
Od osy kolejnice k ose kolejnice |
| Výchozí převýšení koleje | Výchozí výškový rozdíl mezi kolejnicemi. Pokud je pravá kolejnice výše než levá, je hodnota převýšení kladná. Jestliže je pravá kolejnice níže než levá, je tato hodnota záporná. Tato hodnota se používá v režimu návrhu a je užitečná ke sledování toho, jak podsestava reaguje na různé hodnoty převýšení. Pokud je k dispozici převýšení prostřednictvím trasy základny, je jím tato hodnota přepsána. | Numerický | 0 |
| Rozchod | Vzdálenost mezi vnitřními plochami (pojížděnými hranami) kolejnic | Numerická, nezáporná |
56.5" 1 435 mm |
| Šířka hlavy kolejnice | Šířka hlavy kolejnice | Numerická, nezáporná |
2.72" 69 mm |
| Hloubka kolejnice | Hloubka kolejnice od vrchní strany kolejnice k vrchní straně podkladnice | Numerická, nezáporná |
6.625" 168 mm |
| Šířka paty kolejnice | Šířka paty kolejnice | Numerická, nezáporná |
5.5" 140 mm |
| Tloušťka podkladnice | Tloušťka podkladnice, což je rovněž vzdálenost od spodní strany kolejnice k vrchní straně pražce | Numerická, nezáporná | 1"
25 mm |
| Od paty kolejnice ke štěrkovému loži | Vzdálenost od spodní strany kolejnice k vrchní straně štěrkového lože. Pokud je tato hodnota stejná jako tloušťka podkladnice, je vrchní strana štěrkového lože v jedné rovině s vrchními stranami pražců. | Numerická, nezáporná | 1"
25 mm |
| Délka pražce | Délka pražce | Numerická, nezáporná |
8.5' 2.59 m |
| Hloubka pražce | Hloubka pražce | Numerická, nezáporná | 7"
178 mm |
| Minimální hloubka štěrkového lože | Minimální svislá vzdálenost mezi spodní stranou pražce a vrchní stranou podkladu štěrkového lože. Umístění této minimální vzdálenosti se v úsecích s různým převýšením koleje mění. Viz část „Chování“ uvedená níže. | Numerická, nezáporná | 2 ft
0.6096 m |
| Šířka krajnice štěrkového lože (vlevo a vpravo) | Vzdálenost od konce pražce k začátku sklonu boční strany štěrkového lože | Numerická, nezáporná | 12"
305 mm |
| Sklon boční strany štěrkového lože (vlevo a vpravo) | Sklon boční strany materiálu štěrkového lože. Sklon vrchní strany materiálu štěrkového lože odpovídá sklonu pražců vyplývajícímu z převýšení koleje. | Sklon, nezáporný | 2:1 |
| Hloubka podkladu štěrkového lože | Hloubka materiálu podkladu štěrkového lože | Numerická, nezáporná | 8"
203 mm |
| Sklon vrchní strany podkladu štěrkového lože | Sklon vrchní strany na levé a pravé straně podkladu štěrkového lože s osou podsestavy jako bodem počátku svahování | Sklon, nezáporný | 40:1 |
| Prodloužení podkladu štěrkového lože (vlevo a vpravo) | Vzdálenost od paty materiálu štěrkového lože k začátku sklonu boční strany materiálu podkladu štěrkového lože | Numerická, nezáporná | 12"
305 mm |
| Sklon boční strany podkladu štěrkového lože (vlevo a vpravo) | Sklon boční strany materiálu podkladu štěrkového lože | Sklon, nezáporný | 2:1 |
| Prodloužení podkladu štěrkového lože (vlevo a vpravo) | Vzdálenost od paty materiálu podkladu štěrkového lože k začátku sklonu boční strany materiálu spodní vrstvy podkladu | Numerická, nezáporná |
0.5 ft 0.15 m |
| Sklon spodní vrstvy podkladu | Sklon boční strany materiálu spodní vrstvy podkladu | Sklon, nezáporný | 1:1 |
| Hloubka spodní vrstvy podkladu | Hloubka materiálu spodní vrstvy podkladu | Numerická, nezáporná |
1 ft 0.30 m |
| Hloubka půdní výplně | Hloubka materiálu půdní výplně | Numerická, nezáporná |
1 ft 0.30 m |
| Sklon půdní výplně | Sklon boční strany materiálu půdní výplně | Sklon, nezáporný | 1:1 |
| Prodloužení půdní výplně (vlevo a vpravo) | Vzdálenost od paty materiálu spodní vrstvy podkladu k začátku sklonu boční strany materiálu půdní výplně | Numerická, nezáporná |
0.5 ft 0.15 m |
| Vynechat kolejnice | Brání nakreslení bodů, spojnic a tvarů kolejnic. | Ano/Ne | Ne |
| Vynechat pražce | Brání nakreslení bodů, spojnic a tvarů pražců. | Ano/Ne | Ne |
| Vynechat štěrkové lože | Brání nakreslení bodů, spojnic a tvarů štěrkového lože. Pokud je tato možnost nastavena na hodnotu Ano, nebude nakreslen ani podklad štěrkového lože. | Ano/Ne | Ne |
| Vynechat podklad štěrkového lože | Brání nakreslení bodů, spojnic a tvarů podkladu štěrkového lože. Pokud je možnost Vynechat štěrkové lože nastavena na hodnotu Ano, nebude podklad štěrkového lože nakreslen (bez ohledu na toto nastavení). | Ano/Ne | Ne |
| Vynechat podklad štěrkového lože | Brání nakreslení bodů, spojnic a tvarů spodní vrstvy podkladu. Pokud je možnost Vynechat štěrkové lože nebo Vynechat podklad štěrkového lože nastavena na hodnotu Ano, nebude spodní vrstva podkladu nakreslena (bez ohledu na toto nastavení). | Ano/Ne | Ne |
| Vynechat půdní výplň | Brání nakreslení bodů, spojnic a tvarů půdní výplně. Pokud je možnost Vynechat štěrkové lože, Vynechat podklad štěrkového lože nebo Vynechat spodní vrstvu podkladu nastavena na hodnotu Ano, nebude půdní výplň nakreslena (bez ohledu na toto nastavení). | Ano/Ne | Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Odsazení levé koleje |
Může se použít k nastavení horizontálního umístění osy levé koleje. |
Volitelný |
|
Odsazení pravé koleje |
Může se použít k nastavení horizontálního umístění osy pravé koleje. |
Volitelný |
|
Výška levé koleje |
Může se použít k nastavení výšky středového bodu mezi levými kolejnicemi. Po umístění tohoto bodu je použito převýšení koleje, takže skutečný bod mezi kolejnicemi se může vzhledem k možnému otáčení kolem některé z kolejnic lišit. |
Volitelný |
|
Výška pravé koleje |
Může se použít k nastavení výšky středového bodu mezi pravými kolejnicemi. Po umístění tohoto bodu je použito převýšení koleje, takže skutečný bod mezi kolejnicemi se může vzhledem k možnému otáčení kolem některé z kolejnic lišit. |
Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Tato podsestava poskytuje jednoduchý návrh koleje s přizpůsobitelným převýšením koleje a komponentami materiálu.
Pokud metodu klopení nastavíte na možnost Vnitřní kolejnice, zůstane kolejnice na vnější straně oblouku ve výšce koleje a výška vnitřní kolejnice bude upravena tak, aby odpovídala hodnotě převýšení koleje.
Pokud metodu klopení nastavíte na možnost Kolem osy, bude výška obou kolejnic upravena o polovinu hodnoty převýšení koleje (vnější kolejnice směrem nahoru a vnitřní kolejnice směrem dolů).
V umístění mezi pražcem a podkladem štěrkového lože s minimální vůlí bude použita hodnota parametru Minimální hloubka štěrkového lože. Sklon vrchní strany podkladu štěrkového lože je řízen nezávisle parametrem Sklon vrchní strany podkladu štěrkového lože. Umístění vrcholu podkladu štěrkového lože je řízeno parametrem Od základny k vrcholu podkladu štěrkového lože.
Detail kolejnice
Tvar kolejnice použitý v této podsestavě představuje zjednodušené přiblížení tvarů a kót kolejnice podle oborové normy. Parametry Šířka hlavy kolejnice, Hloubka kolejnice a Šířka paty kolejnice jsou k dispozici jako vstupní parametry a slouží k odvození zbývajících přibližných kót.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice tvořící kolejnice, pražce, štěrkové lože, podklad štěrkového lože a sklony bočních stran.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1, P4–P13 | Kolejnice | Kolejnice |
| P2 | Osa_Kolejnice | Osa kolejnice |
| P3 | Pojížděná_Hrana, Kolejnice | Pojížděná hrana (vnitřní hrana vrchní strany kolejnice) |
| P14, P18, P19, P23 | Vrchní_Hrana_Lože | Vrchní hrana materiálu štěrkového lože |
| P15, P17, P20, P22 | Pražec | Horní roh pražce |
| P16, P21 | Osa_Pražce | Osa pražce – nahoře |
| P26, P30 | Vrchní_Hrana_Podkladu | Vrchní hrana materiálu podkladu štěrkového lože |
| P27, P29 | Spodní_Hrana_Lože | Spodní hrana materiálu štěrkového lože |
| P28 | Vrch_Podklad | Vrchní strana materiálu podkladu štěrkového lože v ose |
| P31, P33 | Spodní_Hrana_Podkladu | Spodní hrana materiálu podkladu štěrkového lože |
| P32 | Spodek_Podklad | Spodní strana materiálu podkladu štěrkového lože v ose |
| P63 | Spodek_PůdníVýplň | Půdní výplň – spodní strana |
| P64 | Vrchní_Hrana_PůdníVýplň | Půdní výplň – vrchní hrana |
| P62, P65 | Spodní_Hrana_PůdníVýplň | Půdní výplň – spodní hrana |
| P66 | Vrchní_Hrana_SpodníVrstva | Spodní vrstva podkladu – vrchní hrana |
| P67 | Spodní_Hrana_SpodníVrstva | Spodní vrstva podkladu – spodní hrana |
| P68 | Vrchní_Hrana_SpodníVrstva | Spodní vrstva podkladu – vrchní hrana |
| P69 | Spodní_Hrana_SpodníVrstva | Spodní vrstva podkladu – spodní hrana |
| P70 | Spodek_SpodníVrstva | Spodní vrstva podkladu – spodní strana |
| L1, L2 | Vrch_Kolejnice, Kolejnice | Vrchní strana kolejnice |
| L3–L13 | Kolejnice | Kolejnice |
| L14, L17, L22, L23 | Lože, Vrch | Vrchní strana štěrkového lože |
| L15, L16 | Pražec, Vrch_Pražec | Vrchní strana pražce |
| L18–L21 | Pražec | Pražec |
| L24, L27–L29 | Podklad, Vrch | Vrchní strana podkladu štěrkového lože |
| L25, L26, | Lože, Podklad | Štěrkové lože a podklad štěrkového lože |
| L30, L31 | Podklad, VztažnýBod | Spodní strana podkladu štěrkového lože |
| L32 | Lože, Lože_Mezi_Pražci | Materiál štěrkového lože v otevřeném prostoru mezi pražci. Lze použít také při vynechání pražců. |
| L67–L70 | Vrch, PůdníVýplň | Půdní výplň |
| L71–L72 | PůdníVýplň, SpodníVrstva | Spodní vrstva podkladu |
| L73–L76 | Vrch, SpodníVrstva | Spodní vrstva podkladu |
| L77–L78 | SpodníVrstva, VztažnýBod | Spodní vrstva podkladu |
| S1, S2 | Kolejnice | Kolejnice |
| S3 | Pražec | Pražec |
| S4 | Lože | Štěrkové lože |
| S5 | Podklad | Podklad štěrkového lože |
| S6 | PůdníVýplň | Půdní výplň |
| S7 | SpodníVrstva | Spodní vrstva podkladu |

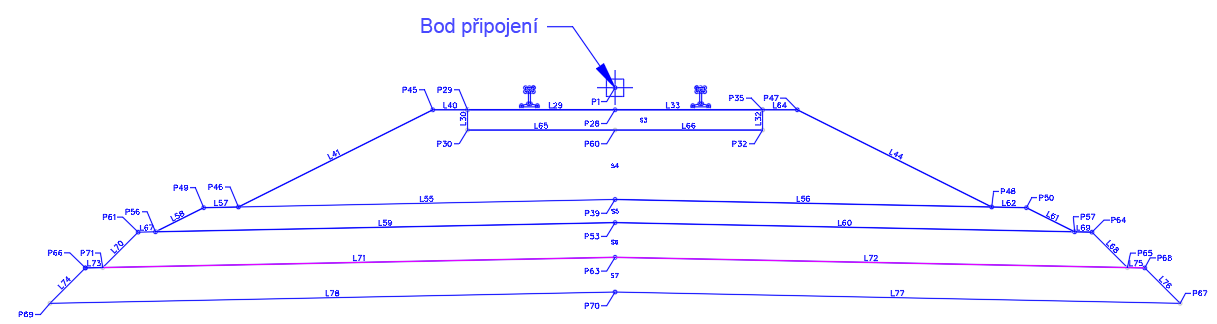

Kódovací diagram
