ÚžlabíRigolJednoduchý

Podsestava ÚžlabíRigolJednoduchý představuje betonový rigol úžlabí s uživatelem definovanými šířkami, hloubkami betonu a hloubkou proudnice. Šířku lze upravit a proudnice zůstane ve středu.

Připojení

Bod připojení je na vnitřní hraně rigolu úžlabí.

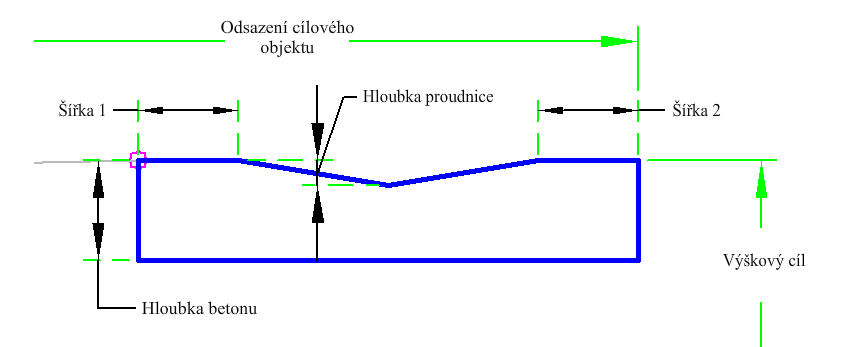

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka betonu	Šířka betonového rigolu	Numerický, kladný	5 ft 1,5 m
Hloubka proudnice	Hloubka rigolu úžlabí od vrchní části příkopu k proudnici	Numerický, kladný	0,08 ft 0,02 m
Šířka1	Šířka rigolu úžlabí na straně bodu připojení	Numerický, kladný	0,5 ft 0,15 m
Šířka2	Šířka rigolu úžlabí na opačné straně bodu připojení	Numerický, kladný	0,5 ft 0,15 m
Hloubka betonu	Hloubka betonu měřená od bodu připojení	Numerický, kladný	0,75 ft 0,2 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení cílového objektu	Může se použít k přepsání pevné šířky a k navázání hrany tvaru na odsazenou trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška proudnice	Může se použít k přepsání hloubky proudnice a k navázání výšky proudnice na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vloží jednoduchý rigol úžlabí. Umístění šířky podsestavy lze určit pevnou šířkou nebo pomocí volitelné trasy. Hloubku rigolu úžlabí je možné určit pevnou hloubkou nebo lze provést přiřazení profilu k ovládacímu prvku hloubky.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící rigol úžlabí s hodnotami zadanými uživatelem.

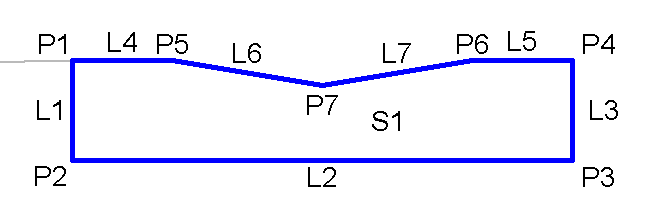

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, Svahování
P2	VztažnýBod
P3	VztažnýBod, Beton
P4–P6	Vrch
P7	Proudnice, Vrch
L1, L3	Beton
L2	VztažnýBod, Beton
L4–L7	Vrch
S1	ÚžlabíRigol
