SkálaOpěrnáZeď

Připojení

Bod připojení je buď na ploše skály, nebo ve vzdálenosti od umístění cesty v závislosti na vstupních parametrech předního spoje.

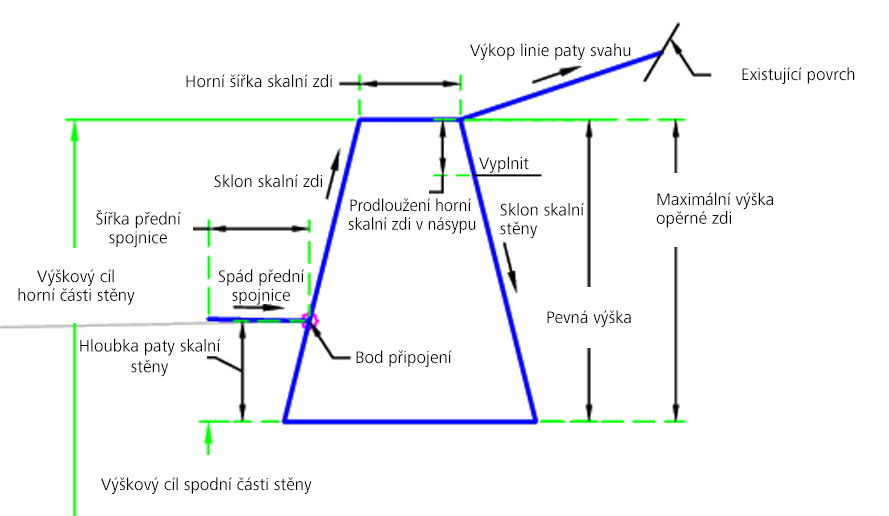

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Hloubka paty skalní zdi	Hloubka paty skalní zdi	Numerický	1,0 ft 0,30 m
Sklon skalní zdi	Sklon skalní zdi	Numerický	0.25 ( : 1)
Horní šířka skalní zdi	Horní šířka skalní zdi	Numerický, kladný	1 ft 0,30 m
Výkop linie paty svahu	Výkop linie paty svahu	Numerický, kladný	3 ( : 1)
Maximální výška opěrné zdi	Maximální výška opěrné zdi	Numerický, kladný	6 ft 1,8 m
Použít pevnou výšku	Použít pevnou výšku	Ano / Ne	Ano
Pevná výška	Použije se pevná výška, pokud je určena	Numerický, kladný	3 ft 1,0 m
Použít linii paty svahu	Použít linii paty svahu	Ano / Ne	Ano
Spád přední spojnice	Spád přední spojnice	Numerický	-2%
Kód přední spojnice	Kód přední spojnice	Řetězec	Top, Pave
Šířka přední spojnice	Šířka přední spojnice	Numerický, kladný	0,25 ft 0,08 m
Použít přední spojnici	Použít přední spojnici	Ano / Ne	Ano
Prodloužení horní skalní zdi v násypu	Prodloužení horní skalní zdi v násypu	Numerický, kladný	1 ft 0,3 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Volitelný
Horní část stěny	Může se použít k přepsání horní výšky skalní zdi. Pokud se má tento parametr použít, musí být vstupní parametr Pevná výška nastaven na hodnotu Ne. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Spodek stěny	Může se použít k přepsání výšky spodku zdi. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Přední spojnice se vytvoří v případě, že je parametr Použít přední spojnici nastaven na hodnotu Ano. Poté se vytvoří skalní zeď.

Pokud je parametr Pevná výška nastaven na hodnotu Ano, vytvoří se skalní zeď pomocí vstupních parametrů. Pokud je nastaven profil spodku zdi, pak se horní výška zdi určí součtem výšky profilu spodku zdi a pevné výšky. Cíl horní části zdi se nepoužije.

Podmínka výkopu:

Pokud je parametr Pevná výška nastaven na hodnotu Ne, vytvoří se skalní zeď pomocí vstupních parametrů. Parametr Cíl horní části zdi určuje výšku horní části zdi. Pokud parametr Cíl horní části zdi nastaven není, bude se horní výška stěny rovnat výšce existujícího terénu na vnitřní hraně zdi.

Podmínka násypu:

Pokud je parametr Pevná výška nastaven na hodnotu Ne, vytvoří se skalní zeď pomocí vstupních parametrů. Parametr Cíl horní části zdi určuje výšku horní části zdi. Pokud parametr Cíl horní části zdi nastaven není, bude se horní výška stěny rovnat vzdálenosti mezi bodem připojení a vstupním parametrem Prodloužení horní skalní zdi v násypu.

Za všech podmínek se výška zdi vypočítá a porovnává s maximální výškou opěrné zdi. Pokud je tato hodnota překročena, odešle se do Prohlížeče událostí chybová zpráva.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí skalní opěrnou zeď podle vstupních parametrů.

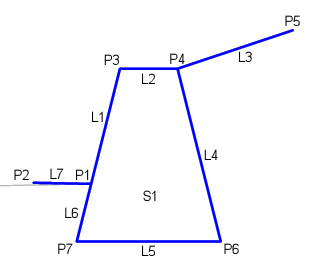

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Plocha_Zeď	Plocha zdi
P2	ETW	Hrana vozovky
P3, P4, P6, P7	Skalní zeď	Skalní zeď
P5	HranaPatySvahu	HranaPatySvahu
L1–L2	Skalní zeď, Vrchol	Horní část skalní zdi
L3	Linie paty svahu, Vrchol, Srovnávací rovina	Spojnice linie paty svahu
L4, L6	Skalní zeď	Skalní zeď
L5	Skalní zeď, Srovnávací rovina	Spodek skalní zdi
L7	Top, Pave	Horní část povrchu vozovky
S1	Skalní zeď	Plocha skalní zdi
