PříkopRoura1

Připojení

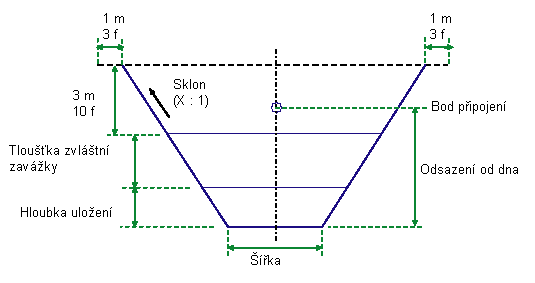

Bod připojení je ve vzdálenosti odsazení od spodní části nad středovým bodem základny příkopu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Šířka	Šířka spodní části příkopu	Numerický, kladný	2,0 m 6,0 ft
Boční svah	Sklon X : 1 pro boční svahy příkopu	Numerický, kladný	3 : 1
Hloubka podsypu	Hloubka vrstvy uložení	Numerický, kladný	0.0
Tloušťka zvláštní zavážky	Hloubka vrstvy zvláštní zavážky	Numerický, kladný	0.0
Odsazení od dna	Vertikální odsazení dolů od výšky navrženého profilu do spodní části příkopu. Příklad: jestliže profil jde podél horní části kruhové trubky, vertikální odsazení je průměr trubky plus vzdálenost od spodní části trubky do spodní části příkopu.	Numerický	0.0

Chování

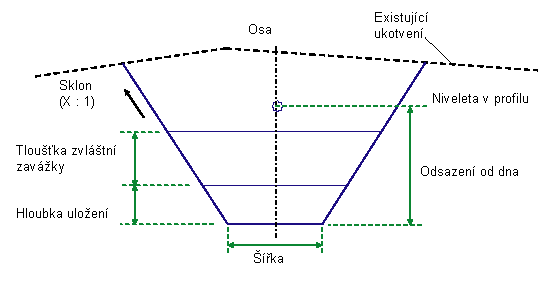

Výška spodní části příkopu se vypočte jako výška navrženého profilu mínus hodnota odsazení od dna. Horizontální spojnice spodní části příkopu se umístí symetricky kolem odsazení bodu připojení v dané výšce a boční svahy se vedou nahoru na existující povrch. Horizontální spojnice uložení se umístí v dané hloubce nad spodní částí příkopu. Horizontální spojnice zvláštní zavážky se umístí v dané hloubce nad spojnicí uložení.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Existující povrch	Model povrchu definující existující povrch vozovky Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Výstupní parametry

Žádné.

Operace režimu návrhu

V režimu návrhu se nakreslí příkop a existující povrch tak, jak je uvedeno níže.

Kódy bodů, spojnic a tvarů

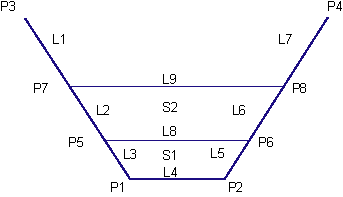

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kód	Popis
P1, P2	DnoStrouha
P3, P4	PrůsečStrouha&Terén
P5, P6	PodsypStrouha
P7, P8	ZásypStrouha
L1 – L7	Referenční povrch strouhy
L1, L2, L6, L7, L8	DnoStrouha
L1, L7, L9	PrůsečStrouha&Terén
S1	PodsypStrouha
S2	ZásypStrouha
