ProměnnáŠířkaKrajniceVícenásobnáVrstva

Připojení

Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Šířka krajnice	Šířka od bodu připojení do bodu počátku svahování krajnice	Numerický	2,4 m 8,0 ft
Použití sklonu naklopení vozovky	Určuje, že bude pro krajnici použit sklon podle specifikace klopení vozovky definované na trase základny.	Seznam voleb: Ne levá vnější krajnice, levá vnitřní krajnice, pravá vnitřní krajnice. pravá vnější krajnice,	Ne
Směr sklonu krajnice	Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb: Od vrcholu střechovitého sklonu vozovky K vrcholu střechovitého sklonu vozovky	Od vrcholu střechovitého sklonu vozovky
Výchozí sklon krajnice	Výchozí sklon krajnice, není-li zadán sklon klopení vozovky.	Numerický, spád	-6.000%
Typ linie paty pláně vozovky	Zvolí, zda se má zachovat spojnice linie paty svahu na pevný sklon s proměnnou šířkou, nebo zachovat pevnou šířku s proměnným sklonem	Seznam voleb: a) Zachovat sklon, upravit šířku, b) Zachovat šířku, upravit sklon	Zachovat sklon, upravit šířku
Sklon linie paty svahu	Hodnota pevného sklonu (x : 1) spojnice linie paty svahu	Numerický, kladný	4 ( : 1)
Šířka	Hodnota pevné šířky	Numerický, kladný	3 m 10 ft
Šířka Zpevnění 1	Šířka rozšíření Zpevnění 1	Numerický, kladný	0
Šířka Zpevnění 2	Šířka rozšíření Zpevnění 2	Numerický, kladný	0
Hloubka zpevnění	Hloubka povrchu vozovky (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka vrstvy Kryt1	Tloušťka vrstvy Kryt1 (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka vrstvy Kryt2	Tloušťka vrstvy Kryt2 (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka Zpevnění 3	Tloušťka vrstvy Zpevnění3 (Pro vynechání zadejte nulu.)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka vrstvy Základna1	Tloušťka vrstvy Základna1 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Základna2	Tloušťka vrstvy Základna2 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Základna3	Tloušťka vrstvy Základna3 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Podklad1	Tloušťka vrstvy Pláň1 (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Hloubka vrstvy Podklad2	Tloušťka vrstvy Pláň2 (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Vnitřní hloubka vrstvy Podklad3	Tloušťka vrstvy Pláň3 v bodu připojení (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Vnější hloubka vrstvy Podklad3	Tloušťka vrstvy Pláň3 v hraně vozovky (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ	Stav
Šířka krajnice	Trasa definující hranu zpevněné části krajnice. Může se použít k přepsání pevné šířky krajnice a k navázání hrany krajnice na trasu odsazení. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Sklon linie paty svahu	Sklon spojnice linie paty svahu	Numerický
Odsazení linie paty svahu	Odsazení bodu linie paty ochranné vrstvy	Numerický
Výška linie paty svahu	Výška bodu linie ochranné vrstvy	Numerický
Šířka krajnice	Šířka zpevněné krajnice	Numerická
Sklon krajnice	Sklon zpevněné krajnice	Numerický

Chování

Upravený terén krajnice se vloží pro danou šířku krajnice a výchozí spád krajnice směrem ven od bodu připojení. Spojnice linie paty svahu krajnice se může vložit buď s pevným sklonem (Typ linie paty svahu = Sklon), nebo s pevnou šířkou (Typ linie paty svahu = Šířka). Jestliže se použije pevný sklon, spojnice linie paty svahu se vede od vnější hrany krajnice, až protne spodní spojnici (L11). V opačném případě se spodní vrstva vede pro šířku linie paty svahu za vnější hranu krajnice a spojnice linie paty svahu se připojí na konec spodní části. Všechny spojnice sledují sklon horní spojnice (L1).

Operace režimu návrhu

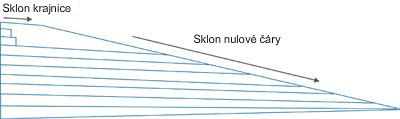

V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici pro vozovku se základním střechovitým sklonem. Jestliže se hodnoty Sklon krajnice v procentech a Sklon spodní vrstvy podkladu v procentech zadají jako numerické hodnoty, spojnice se zobrazí se zadanými hodnotami sklonů. V opačném případě se použijí výchozí sklony -6 %.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	ETW	Hrana vozovky na vrchním povrchu
P2	HranZpevKraj	Hrana zpevněné krajnice na vrchním povrchu
P11	HZK_Zpevnění1	Hrana zpevněné krajnice na Zpevnění1
P13	HZK_Zpevnění2	Hrana zpevněné krajnice na Zpevnění2
P3	HZK_Základna1	Hrana zpevněné krajnice na vrstvě Základna1
P4	HZK_Základna2	Hrana zpevněné krajnice na vrstvě Základna2
P5	HZK_Základna3	Hrana zpevněné krajnice na vrstvě Základna3
P6	HZK_Podklad1	Hrana zpevněné krajnice na vrstvě Podklad1
P7	HZK_Podklad2	Hrana zpevněné krajnice na vrstvě Podklad2
P8	HZK_Podklad3	Hrana zpevněné krajnice na vrstvě Podklad3
P9	Pláň&Svah	Bod linie paty svahu pláně
L1	Top, Pave	Povrch upraveného terénu
L2	Pave1
L3	Pave2
L4	Pave3
L5	Base1
L6	Base2
L7	Base3
L8	Subbase1
L9	Subbase2
L10	Srovnávací rovina, Podklad3
L11-L17	Sklon_Spojnice
S1	Zpevnění
S2	Pave1
S3	Pave2
S4	Pave3
S5	Base1
S6	Base2
S7	Base3
S8	Subbase1
S9	Subbase2
S10	Subbase3

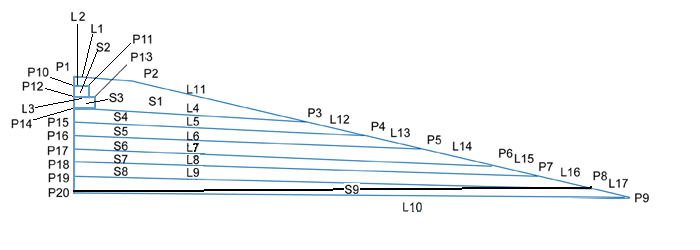

Kódovací diagram
