ZnačkaSpojniceNaPruh

Tato podsestava představuje obecný nástroj pro označení bodu na podsestavě jízdního pruhu z bodu připojení do zadané šířky a sklonu.

Můžete přiřadit procenta šířky jízdního pruhu podsestavy jízdního pruhu za účelem umístění bodu. Chcete-li zadat procenta, na kartě vlastností šablony typických řezů Konstrukce vyberte pro položku Reference parametru možnost Získat hodnotu z.

Připojení

Bod připojení je na začátku spojnice. Směr určuje vstupní parametr Uvnitř/Venku.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Šířka jízdního pruhu	Šířka jízdního pruhu, kde se má umístit značka jízdního pruhu	Numerický, kladný	1,8 m 6,0 ft
Umístění značky jízdního pruhu	Určuje, v jaké procentní hodnotě šířky jízdního pruhu se má umístit značka jízdního pruhu	Procenta, bez jednotek	50%
Sklon	Sklon spojnice v procentech Záporné sklony směřují dolů z aktuální základny.	Numerická	-2 (%; nebo 2:1)
Strana vložení	Určuje, zda spojnice a bod se nacházejí směrem od základny nebo směrem k základně od bodu připojení	Uvnitř/Venku	Uvnitř
Kódy bodů	Seznam kódů, které se mají přiřadit k vnější hraně spojnice	Čárkou oddělovaný řetězec	Lane_Center
Kódy spojnic	Seznam kódů, které se přiřazují ke spojnici	Čárkou oddělovaný řetězec	ŽÁDNÝ
Vynechat spojnici	Je-li hodnota Ne, provede se přidání spojnice, počátečního bodu a koncového bodu. Je-li hodnota Ano, přidá se pouze koncový bod.	Ano/Ne	Ano

Cílové parametry

Žádné.

Výstupní parametry

Parametr	Popis	Typ
Šířka spojnice	Vzdálenost mezi bodem vložení a místem značky jízdního pruhu	Numerická
Sklon spojnice	Sklon spojnice (záporný v případě, že sklon míří dolů od základny směrem ven)	Numerická
Počáteční odsazení	+/- odsazení začátku spojnice	Numerický
Počáteční výška	Výška počátku spojnice	Numerický
Koncové odsazení	+/- odsazení konce spojnice	Numerický
Koncová výška	Výška konce spojnice	Numerický

Chování

Spojnice se přidá z bodu připojení do zadané šířky a sklonu na zadané straně. Šířka spojnice je určena vynásobením parametru Šířka jízdního pruhu a parametru Umístění značky jízdního pruhu. Na druhém konci spojnice se přidá bod se zadaným kódem.

Můžete zadat sklon spojnice jako zápornou nebo kladnou hodnotu. Sklon obvykle směřuje stejným směrem jako sklon jízdního pruhu. Typický sklon jízdního pruhu je zadán jako hodnota -2% (záporná hodnota), která indikuje, že zpevnění vozovky směřuje dolů od osy trasy.

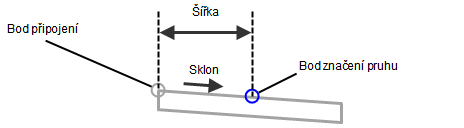

Je možné například přidat podsestavu z vnější hrany vozovky za účelem označení středového bodu podsestavy jízdního pruhu, jak je ukázáno na obrázku dole. V takovém případě: položka Strana vložení má hodnotu Uvnitř; hodnota Šířka jízdního pruhu je typická šířka jízdního pruhu, která je určena hodnotou Získat hodnotu z pro položku Reference parametru na kartě vlastností šablony typických řezů Konstrukce; hodnota Sklon jízdního pruhu je typický sklon jízdního pruhu, který je rovněž určen pomocí položky Reference parametru; a položka Umístění značky jízdního pruhu má hodnotu 50%.

Parametr sklonu jízdního pruhu z předchozí podsestavy je vrácen jako hodnota -2% (za předpokladu, že jde o sklon podsestavy jízdního pruhu). Vzhledem k tomu, že podsestava ZnačkaSpojniceNaPruh je vložena uvnitř, tato hodnota sklonu je vynásobena číslem -1 (to znamená, že se změní hodnota znaménka), které značí, že podsestav směřuje nahoru z bodu připojení na vnější hraně zpevnění vozovky.

Pokud chcete označit bod na jízdním pruhu vzhledem k vnitřní hraně vozovky nebo k bodu koruny předchozí podsestavy jízdního pruhu, nastavte položku Bod vložení pro podsestavu Vodorovné značení na hodnotu Vně. Opět platí, že hodnoty Šířka jízdního pruhu a Sklon jízdního pruhu jsou přiřazeny pomocí položky Získat hodnotu z, coby hodnoty Reference parametru, Umístění značky Šířka jízdního pruhu je 50% a parametr sklonu Šířka jízdního pruhu z předchozí podsestavy je vrácen jako -2% (za předpokladu, že jde o sklon podsestavy jízdního pruhu). Vzhledem k tomu, že podsestava ZnačkaSpojniceNaPruh je vložena venku, hodnota sklonu je použita tak, jak je, a podsestava směřuje dolů z bodu vložení na vnitřní hraně zpevnění vozovky.

Operace režimu návrhu

V režimu návrhu zobrazí podsestava spojnici vypočtenou pomocí parametrů Šířka jízdního pruhu, Umístění značky jízdního pruhu a Sklon. Je-li podsestava přidána do šablony typických řezů a hodnoty jsou přiřazeny pomocí možnosti Získat hodnotu z, pak spojnice a bod se vypočtou na základě přiřazené podsestavy jízdního pruhu.

Kódy bodů, spojnic a tvarů

Žádné.
