Podsestava ZákladníLavička vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s lavičkami, které se podle potřeby opakují. Můžete definovat šířku a hloubku vlhkých prohlubní u svahových laviček. Poslední sklon hrany paty svahu k cílovému povrchu může být odlišný od sklonu lavičky.
Připojení
Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

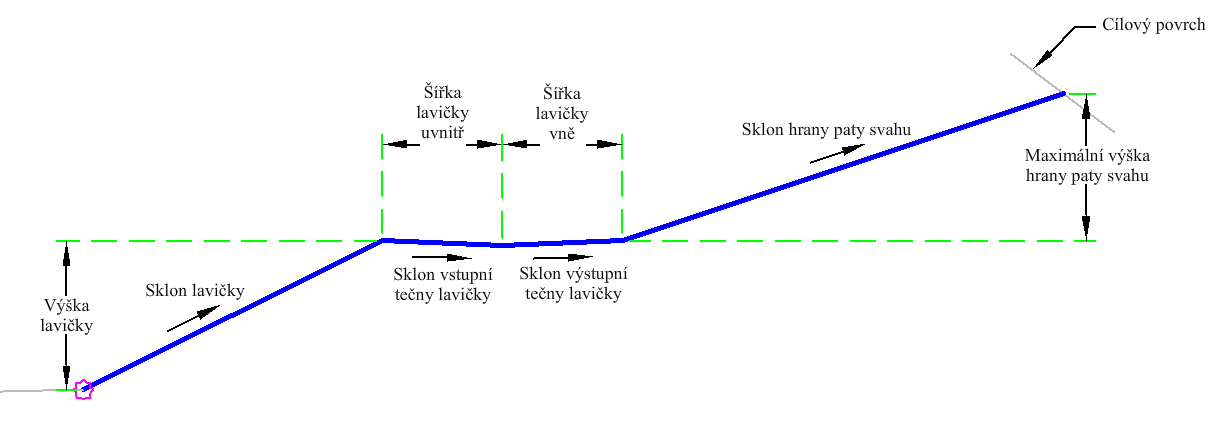

Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
|
Maximální výška hrany paty svahu |
Maximální přípustná výška pro spojnici hrany paty svahu násypu a výkopu bez stupňovitého svahování |
Numerický |
15.0 ft 4.5 m |
|
Výška lavičky |
Maximální přípustná výška svahové lavičky před novou lavičkou |
Numerický |
10.0 ft 3.0 m |
|
Sklon lavičky |
Sklon mezi svahovými lavičkami. |
Numerický, kladný |
1 (: 1) |
|
Sklon vstupní tečny lavičky |
Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení. |
Numerický |
4 (%) |
|
Šířka lavičky uvnitř |
Šířka svahové lavičky k proudnici lavičky |
Numerický, kladný |
4 ft 1.2 m |
|
Sklon výstupní tečny lavičky |
Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení. |
Numerický |
4 (%) |
|
Šířka lavičky vně |
Šířka svahové lavičky od proudnice lavičky |
Numerický |
4 ft 1.2 m |
|
Sklon hrany paty svahu |
Sklon linie paty svahu. |
Numerický, kladný |
2 (: 1) |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Povinný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek je vypočítán k cílovému povrchu s použitím zadaného sklonu hrany paty svahu. Jestliže výška k úseku překračuje maximální výšku hrany paty svahu, je vložena spojnice s výškou svahové lavičky a je přidána lavička. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a proces se opakuje, dokud není nalezena spojnice hrany paty svahu, která nepřekračuje maximální výšku hrany paty svahu.
Tato podsestava obsahuje definici smyčky tvořenou spojnicemi L2, L3 a L4, která se opakuje, dokud není dosaženo cílového povrchu nebo dokud není dosaženo maximálního počtu (deseti) opakování.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1–P5 | Vrch | |
| P5 | HranaPatySvahu | Bod hrany paty svahu buď pro podmínku výkopu, nebo podmínku násypu. Toto platí pouze pro skutečný bod hrany paty svahu. |
| L1 – L4 | Vrch |

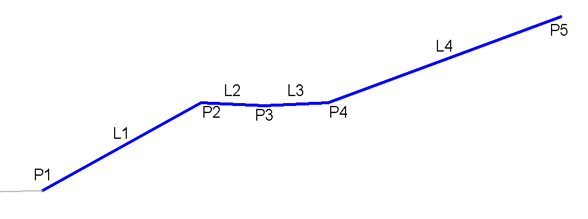

Kódovací diagram
