VíceLavičekAPotrubí

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

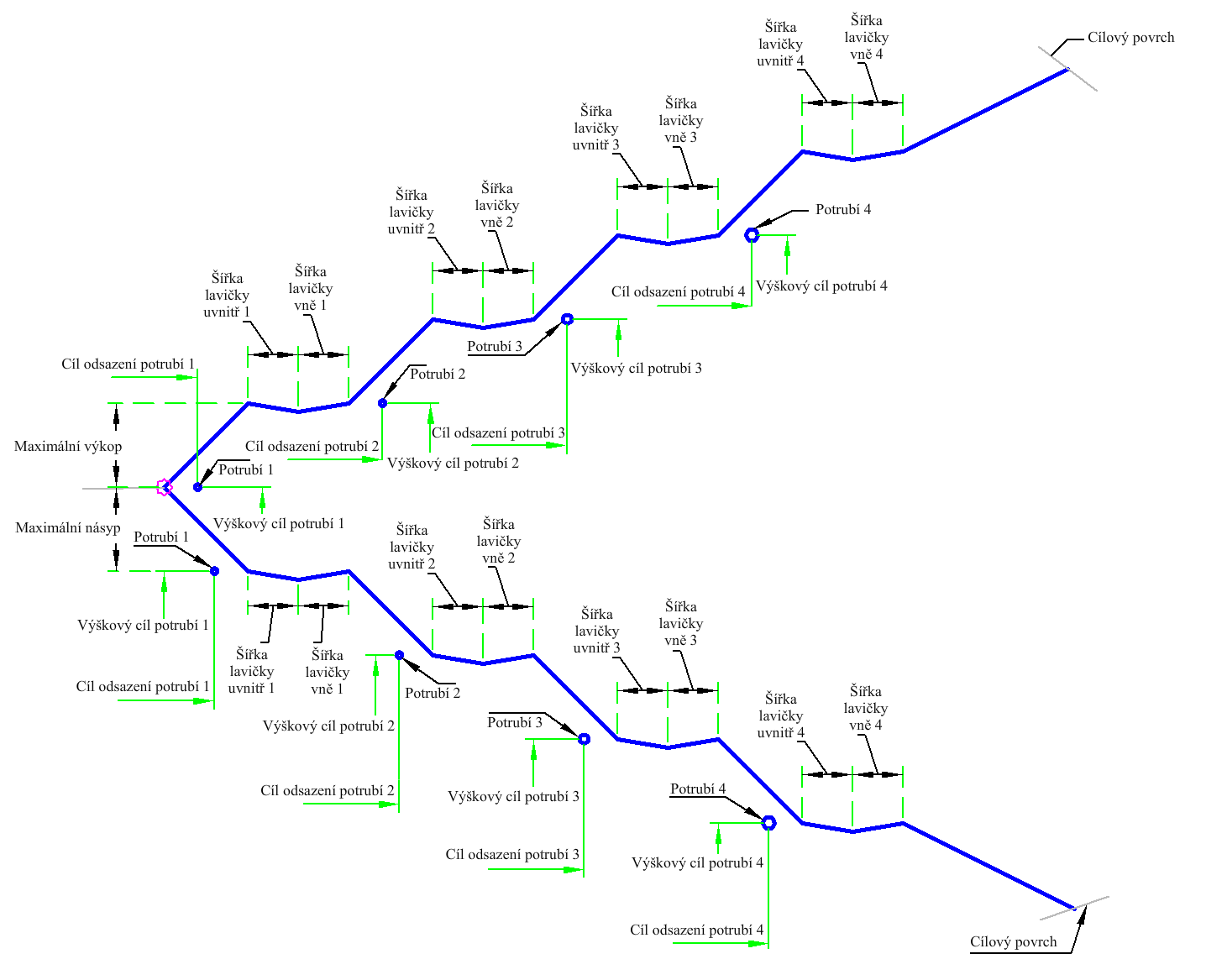

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Maximální hloubka výkopu	Maximální přípustná výška pro spojnici hrany paty svahu výkopu bez stupňovitého svahování	Numerický, kladný	15 ft 4,5 m
Maximální hloubka násypu	Maximální přípustná výška pro spojnici hrany paty svahu násypu bez stupňovitého svahování	Numerický, kladný	10 ft 3,0 m
Sklon hrany paty svahu výkopu	Sklon hrany paty svahu výkopu	Numerický, kladný	2 (: 1)
Sklon hrany paty svahu násypu	Sklon hrany paty svahu násypu	Numerický, kladný	2 (: 1)
Sklon lavičky 1	Sklon svahové lavičky 1	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 1	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 1	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 1	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 1 k proudnici	Numerický, kladný	5 ft 1,5 m
Vnější šířka vlhké prohlubně 1	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 2	Numerický, kladný	5 ft 1,5 m
Sklon lavičky 2	Sklon svahové lavičky 2	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 2	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 2	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 2	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 2 k proudnici	Numerický, kladný	6 ft 2 m
Vnější šířka vlhké prohlubně 2	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 3	Numerický, kladný	3 ft 1 m
Sklon lavičky 3	Sklon svahové lavičky 3	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 3	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 3	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 3	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 3 k proudnici	Numerický, kladný	6 ft 2 m
Vnější šířka vlhké prohlubně 3	Šířka od proudnice vlhké prohlubně ke spodní straně svahové lavičky 4	Numerický, kladný	3 ft 1 m
Sklon lavičky 4	Sklon svahové lavičky 4	Numerický, kladný	1 (: 1)
Hloubka vlhké prohlubně 4	Hloubka vlhké prohlubně na vrchní straně svahové lavičky 4	Numerický, kladný	0,5 ft 0,15 m
Vnitřní šířka vlhké prohlubně 4	Šířka od přední hrany vlhké prohlubně na vrchní straně svahové lavičky 4 k proudnici	Numerický, kladný	3 ft 1 m
Vnější šířka vlhké prohlubně 4	Šířka od proudnice vlhké prohlubně ke spojnici poslední hrany paty svahu na spodní straně	Numerický, kladný	3 ft 1 m
Velikost potrubí 1	Průměr potrubí 1	Numerický, kladný	4 palce 0,1 m
Odsazení potrubí 1	Odsazení potrubí 1 od hrany svahové lavičky 1	Numerický, kladný	5 ft 1,5 m
Velikost potrubí 2	Průměr potrubí 2	Numerický, kladný	4 palce 0,1 m
Odsazení potrubí 2	Odsazení potrubí 2 od hrany svahové lavičky 2	Numerický, kladný	5 ft 1,5 m
Velikost potrubí 3	Průměr potrubí 3	Numerický, kladný	6 palců 0,15 m
Odsazení potrubí 3	Odsazení potrubí 3 od hrany svahové lavičky 3	Numerický, kladný	5 ft 1,5 m
Velikost potrubí 4	Průměr potrubí 4	Numerický, kladný	8 palců 0,2 m
Odsazení potrubí 4	Odsazení potrubí 4 od hrany svahové lavičky 4	Numerický, kladný	5 ft 1,5 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný
Odsazení potrubí 1	Může se použít k přepsání odsazení potrubí 1 a k navázání potrubí 1 na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška potrubí 1	Může se použít k přepsání výšky potrubí 1. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Odsazení potrubí 2	Může se použít k přepsání odsazení potrubí 2 a k navázání potrubí 2 na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška potrubí 2	Může se použít k přepsání výšky potrubí 2. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Odsazení potrubí 3	Může se použít k přepsání odsazení potrubí 3 a k navázání potrubí 3 na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška potrubí 3	Může se použít k přepsání výšky potrubí 3. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Odsazení potrubí 4	Může se použít k přepsání odsazení potrubí 4 a k navázání potrubí 4 na odsazenou trasu. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška potrubí 4	Může se použít k přepsání výšky potrubí 4. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek je vypočítán k cílovému povrchu s použitím zadaného sklonu hrany paty svahu. Jestliže výška k úseku překračuje maximální výšku hrany paty svahu, je vložena spojnice s výškou svahové lavičky a je přidána lavička. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a proces se opakuje, dokud není nalezena spojnice hrany paty svahu, která nepřekračuje maximální výšku hrany paty svahu. U každé svahové lavičky (až do počtu čtyř) jsou použity vstupní parametry pro hloubku a šířku každé svahové lavičky.

U každé lavičky je ve vzdálenosti, která je určena vstupními parametry nebo přepsána cílovými hodnotami pro odsazení a výšku, vloženo potrubí. Pokud je velikost potrubí nastavena na hodnotu 0, bude potrubí vynecháno.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.

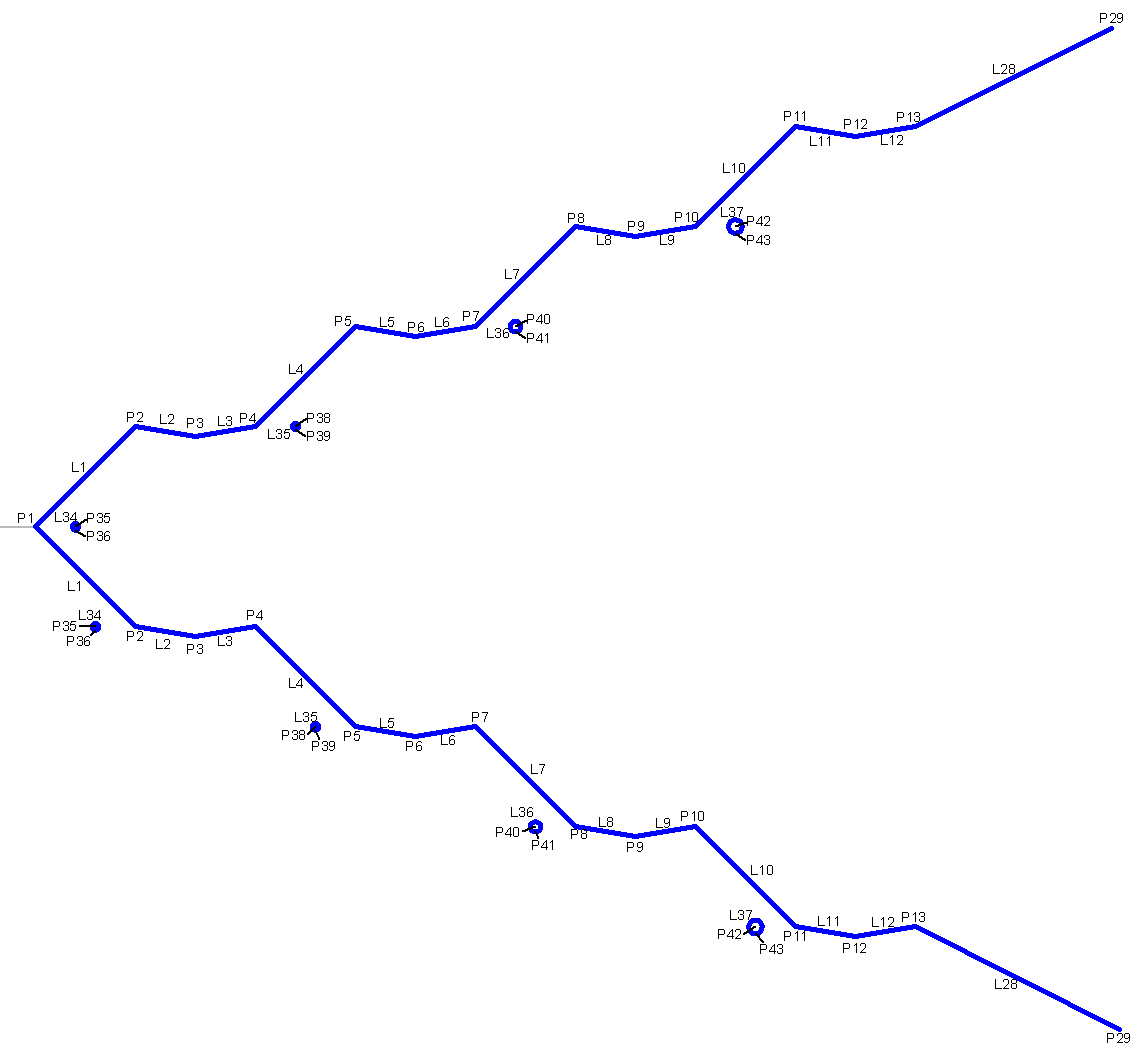

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování
P2, P5, P8, P11	Lavička_Vnitřní
P3, P6, P9, P12	Příkop
P4, P7, P10, P13	Lavička_Vnější
P25–P29	HranaPatySvahu
P35, P38, P40, P42	PotrubíStřed
P36, P39, P41, P43	Potrubí_Dno
L1, L4, L7, L10	Vrch, VztažnýBod, Lavička
L2, L3, L5, L6, L8, L9, L11, L12	Vrch, VztažnýBod, Prohlubeň
L24, L26, L27, L28	Vrch, VztažnýBod, HranaPatySvahu
L34, L35, L36, L37	Potrubí
