Podsestava JednoduchýTunelOtevřenýSpodek je určena pro jednoduchý tunel s otevřenou spodní stranou. Používá se v ní vámi zadaná výška, šířka a tloušťka materiálu.
Připojení
Bod připojení je uprostřed spodní strany tunelu.

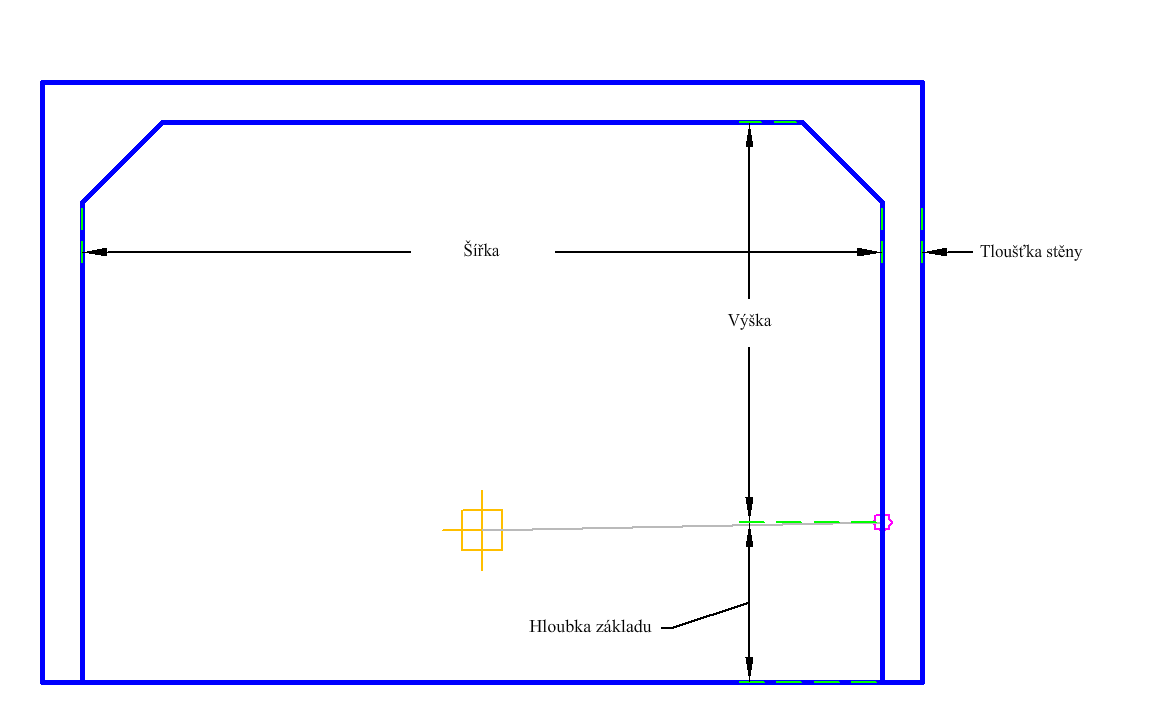

Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí hodnota |
|---|---|---|---|
| Šířka tunelu | Vnitřní šířka tunelu | Numerický, kladný |
10 ft 3 m |
| Výška tunelu | Vnitřní výška tunelu | Numerický, kladný |
5 ft 1,5 m |
| Tloušťka stěny | Šířka stěn a střechy tunelu | Numerický, kladný |
0,5 ft 0,15 m |
| Název tvaru | Seznam kódů, které se přiřazují k tvaru tunelu | Čárkou oddělovaný řetězec | Tunel |
| Spojnice stropu tunelu | Seznam kódů, které se přiřazují ke spojnici stropu | Čárkou oddělovaný řetězec | TunelStrop |
| Spojnice vnitřní stěny tunelu | Seznam kódů, které se přiřazují ke spojnici vnitřní stěny | Čárkou oddělovaný řetězec | TunelVnitřníStěna |
| Horní spojnice tunelu | Seznam kódů, které se přiřazují k horní spojnici | Čárkou oddělovaný řetězec | TunelVrch |
| Spojnice vnější stěny tunelu | Seznam kódů, které se přiřazují ke spojnici vnější stěny | Čárkou oddělovaný řetězec | TunelVnějšíStěna |
| Hloubka základu | Hloubka stěn tunelu pod podlahou tunelu | Numerický, kladný |
5 ft 1,5 m |
| Kód pravého horního bodu tunelu | Seznam kódů, které se přiřazují k pravému hornímu bodu | Čárkou oddělovaný řetězec | TunelNahořeVpravo |
| Kód levého horního bodu tunelu | Seznam kódů, které se přiřazují k levému hornímu bodu | Čárkou oddělovaný řetězec | TunelNahořeVlevo |
Cílové parametry
Žádné
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Pomocí vstupních parametrů jsou vytvořeny body, spojnice a tvary.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice tvořící tunel.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | VnitřníStěnaUprostředVýškaVpravo | |
| P2 | TunelVnitřníStěna_Vpravo_Svahování2 | |
| P3 | TunelVnitřníStěna_Vrch_Vlevo | |
| P4 | VnitřníStěnaUprostředVýškaVlevo | |
| P5 | VztažnýBod, SpodekStěnaVnější | |
| P6 | TunelVrchVlevo, Vrch | |
| P7 | TunelVrchVpravo, Vrch | |
| P9 | VztažnýBod | |
| P12 | TunelVnitřníStěna_Vrch_Vpravo | |
| P13 | TunelVnitřníStěna_Vlevo_Svahování1 | |
| L1 | TunelVnitřníStěna | |
| L2, L13, L14 | TunelStrop | |
| L3, L9, L12 | TunelVnitřníStěna | |
| L4, L11, L15 | VztažnýBod | |
| L5, L10 | TunelVnějšíStěna | |
| L6 | TunelVrch | |
| L12 | TunelVnitřníStěna | |
| S1 | Tunel | |
| S2 | Odstranění |

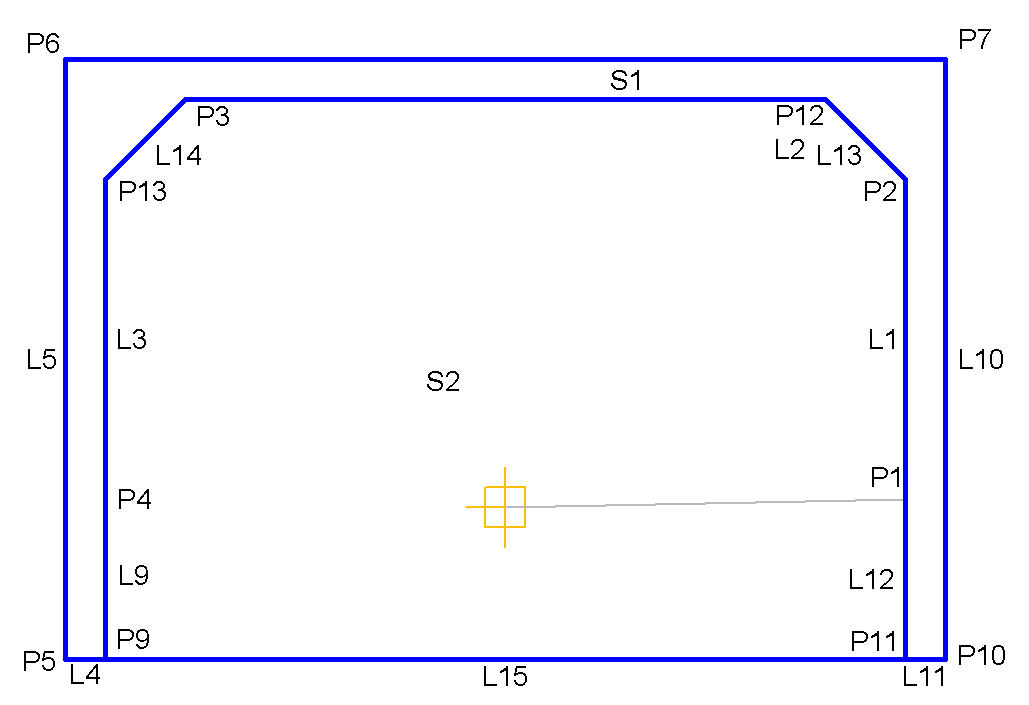

Kódovací diagram
