PříkopSBermouVNásypu

Podsestava PříkopSBermouVNásypu umístí příkop s předem definovanou geometrií a vytvoří v podmínkách násypu a výkopu bermu.

Sklon bermy je také předem definován a spojnice, která je vytvořena, pokračuje, dokud není nalezen cílový povrch.

Připojení

Bod připojení je na vnitřní hraně první spojnice.

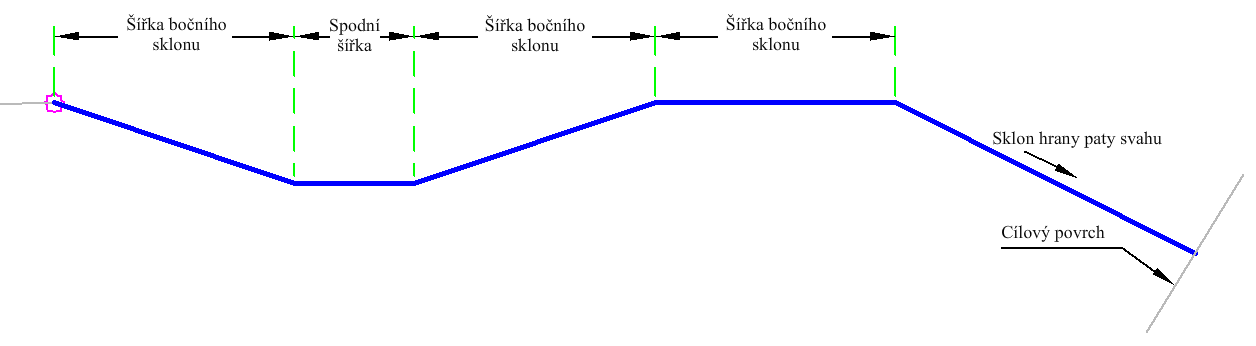

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Boční sklon	Boční sklon příkopu	Numerický, kladný	3 (: 1)
Sklon hrany paty svahu	Sklon spojnice hrany paty svahu	Numerický, kladný	2 (: 1)
Spodní šířka	Šířka spodní strany příkopu	Numerický, kladný	2 ft 0,60 m
Šířka bočního sklonu	Šířka bočního sklonu	Numerický, kladný	4 ft 1,20 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar pro příkop s použitím vstupních parametrů. Jakmile je tvar příkopu vytvořen, je určeno, zda je příkop ve výkopu nebo v násypu. Ve výkopu je pomocí sklonu hrany paty svahu přidána spojnice hrany paty svahu. V násypu je pomocí šířky bočního sklonu vytvořena berma.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící příkop v podmínce násypu.

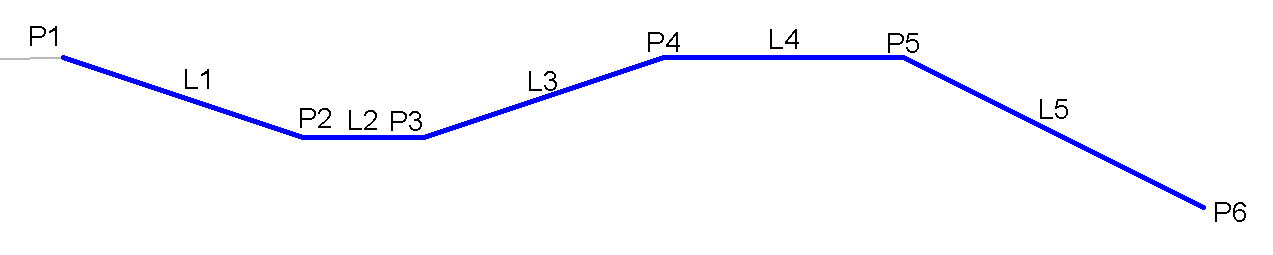

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Svahování, Vrch	Bod připojení, začátek příkopu
P2	Vrch, Příkop_Uvnitř	Spodní strana příkopu nejblíže k bodu připojení
P3	Vrch, Příkop_Vně	Spodní strana příkopu nejdále od bodu připojení
P4–P5	Vrch
P6	HranaPatySvahu	Bod hrany paty svahu
L1	Vrch, Příkop_Uvnitř
L2	Vrch, Příkop_Spodek
L3	Vrch, Příkop_Vně
L4–L5	Vrch
