VegetaceFiltrPruh

Připojení

Bod připojení je na vnitřní hraně pruhu s vegetačním filtrem. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

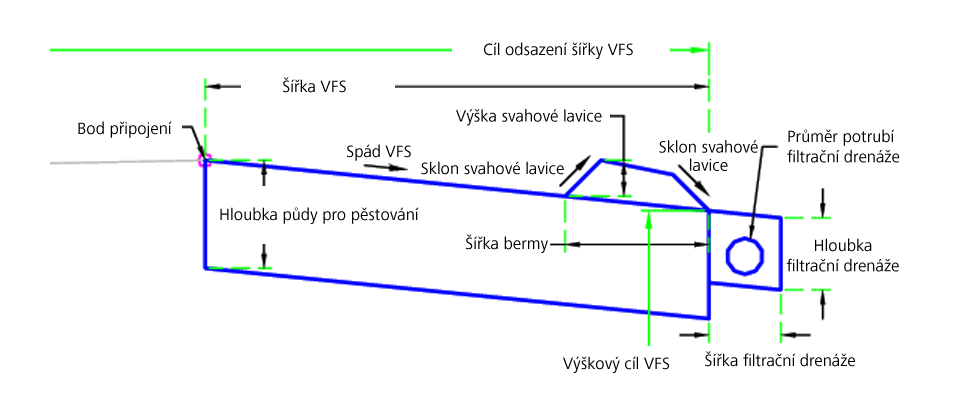

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Zahrnout odtok filtrační drenáže	Zahrnout odtok filtrační drenáže na konci filtru	Ano / Ne	Ano
Sklon svahové lavice	Sklon svahové lavice	Numerický, kladný	1 ( : 1)
Šířka prahové lavice	Šířka svahové lavice	Numerický, kladný	2 ft 0,60 m
Výška svahové lavice	Výška svahové lavice	Numerický, kladný	0,5 ft 0,15 m
Zahrnout svahovou lavici u paty	Zahrnout svahovou lavici u paty k zadržení vody	Ano / Ne	Ano
Hloubka půdy pro pěstování	Hloubka půdy pro pěstování	Numerický, kladný	1,5 ft 0,45 m
Zahrnout půdu pro pěstování	Zahrnout půdu pro pěstování	Ano / Ne	Ano
Spád VFS	Spád pruhu s vegetačním filtrem	Numerický	-10%
Šířka VFS	Šířka pruhu s vegetačním filtrem	Numerický, kladný	15 ft 4,5 m
Průměr potrubí filtrační drenáže	Průměr potrubí filtrační drenáže	Numerický, kladný	0,5 ft 0,15 m
Hloubka filtrační drenáže	Hloubka filtrační drenáže	Numerický, kladný	1 ft 0,3 m
Šířka filtrační drenáže	Šířka filtrační drenáže	Numerický, kladný	1 ft 0,3 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka VFS	Může se použít k přepsání hodnoty odsazení pruhu s vegetačním filtrem a k navázání hrany na trasu odsazení. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Výška VFS	Může se použít k přepsání pruhu s vegetačním filtrem a k navázání výšky na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počínaje v bodu připojení, povrch upraveného terénu a paralelní ochranná vrstva se vloží s využitím dané šířky a hloubky. Vertikální spojnice uzavírají tvar v obou koncích pruhu s vegetačním filtrem. Na vzdálenějším konci pruhu s vegetačním filtrem se vytvoří volitelná svahová lavice. Na konci pruhu s vegetačním filtrem se vytvoří volitelná filtrační drenáž.

Operace režimu návrhu

V režimu rozvržení tato podsestava zobrazí všechny spojnice s využitím vstupních parametrů.

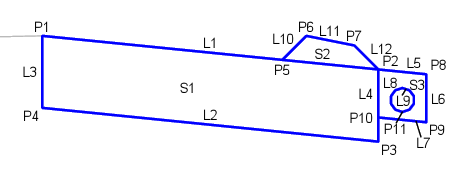

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P2	Filtr_Vně	Vnější hrana pruhu s vegetačním filtrem
P5–P7	Svahová lavice
P11	Potrubí_Dno	Inverze drenážního potrubí
L1	Filtr, Povrch	Horní část pruhu s vegetačním filtrem
L2, L7	VztažnýBod
L5	Povrch, FiltračníDrenáž	Horní část filtrační drenáže
L9	Potrubí
L10–12	Svahová lavice
S1	VFS	Pruh s vegetačním filtrem
S2	Svahová lavice
S3	FiltračníDrenáž	Filtrační drenáž
