ObrubníkOdsazeníPotrubí

Připojení

Bod připojení je v bodu obruby rigolu.

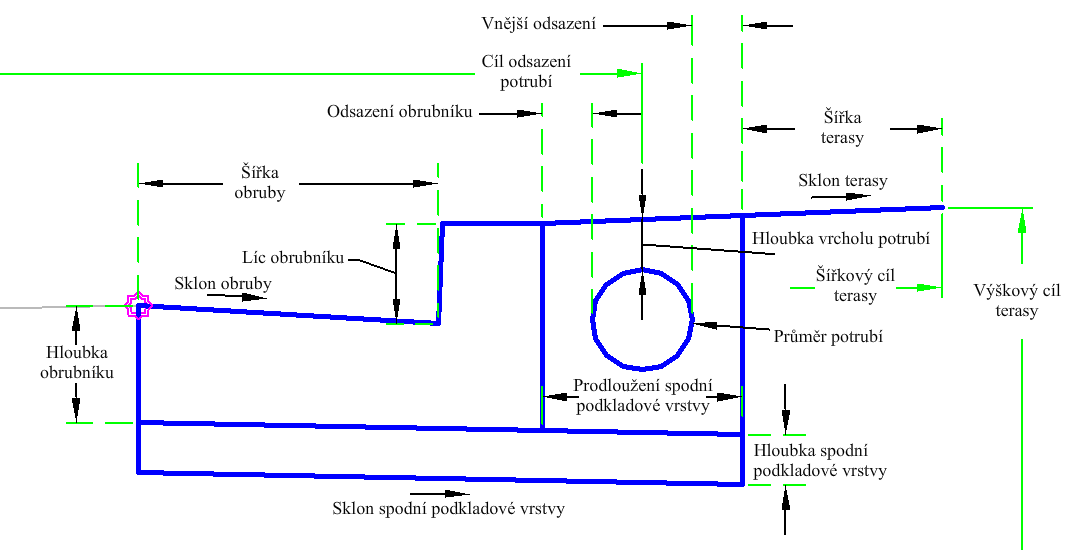

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka obruby	Šířka od obruby rigolu k proudnici	Numerický	1,5 ft 0,45 m
Sklon obruby	Sklon rigolu v procentech	Numerický	6 (%)
Líc obrubníku	Výška od proudnice k vrchní straně obrubníku	Numerický	0,5 ft 0,15 m
Hloubka obrubníku	Hloubka obrubníku v bodu obruby	Numerický, kladný	0,583 ft 0,18 m
Hloubka spodní vrstvy podkladu	Hloubka spodní vrstvy podkladu v bodu připojení (nula pro vynechání)	Numerický, kladný	0,25 ft 0,08 m
Prodloužení spodní vrstvy podkladu	Šířka, o kterou spodní vrstva podkladu přesahuje obrubník	Numerický	1 ft 0,3 m
Šířka terasy	Šířka terasy	Numerický, kladný	1 ft 0,3 m
Sklon terasy	Sklon terasy v procentech	Numerický	4 (%)
Průměr potrubí	Průměr drenážního potrubí	Numerický, kladný	0,5 ft 0,15 m
Odsazení obrubníku	Vzdálenost od podloží obrubníku k drenážnímu potrubí	Numerický	0,25 ft 0,08 m
Vnější odsazení	Vzdálenost od drenážního potrubí k hraně podsypu potrubí	Numerický, kladný	0,25 ft 0,08 m
Sklon spodní vrstvy podkladu	Sklon spodní vrstvy podkladu v procentech	Numerický	2 (%)
Hloubka vrcholu potrubí	Vzdálenost ode dna drenážního potrubí ke spodní straně podsypu potrubí	Numerický, kladný	0,25 ft 0,08 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka terasy	Může se použít k přepsání hodnoty šířky terasy a k navázání šířky terasy na odsazenou trasu. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška terasy	Může se použít k přepsání sklonu terasy a k navázání výšky terasy na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Odsazení potrubí	Může se použít k přepsání hodnoty odsazení potrubí a k navázání potrubí na odsazenou trasu. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar pro jednoduchý obrubník a rigol s bodem připojení na obrubě rigolu. Za obrubník je následně umístěno potrubí s podsypovým materiálem. Za podsypový materiál potrubí je potom umístěna terasa.

Operace režimu návrhu

V režimu návrhu tato podsestava na základě daných vstupních parametrů zobrazí komponentu obrubníku a rigolu, potrubí a terasy.

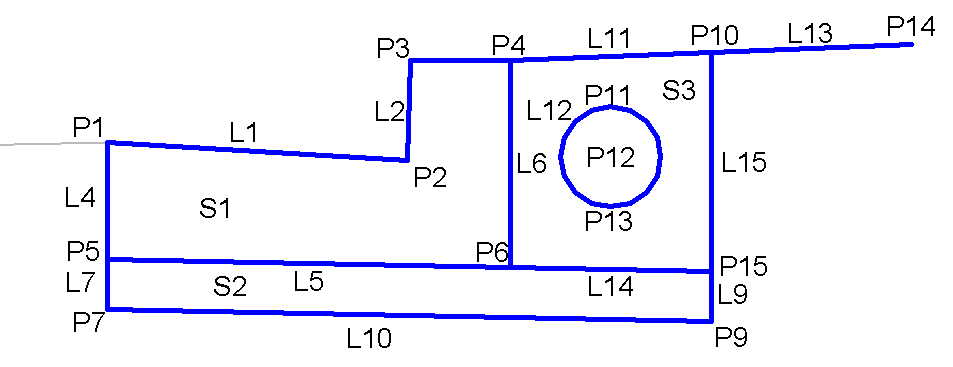

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Obruba, Vrch	Bod obruby rigolu
P2	Proudnice_Rigol	Bod proudnice rigolu
P3	VrchObrubník	Vrchní strana obrubníku
P4	PodložíObrubník	Podloží obrubníku
P5–P6	Obrubník_Podklad	Vrchní strana podkladu pod obrubníkem
P7	SpodníVrstva, VztažnýBod	Spodní strana podkladu pod obrubníkem
P8	SpodníVrstvaProdloužení	Vrchní strana podkladu pod potrubím
P9	SpodníVrstva, VztažnýBod	Spodní strana podkladu pod potrubím
P10	Vrch
P11	VrchPotrubí	Vrchní strana potrubí
P12	StředPotrubí	Střed potrubí
P13	SpodekPotrubí	Dno potrubí
P14	Vrch, TerasaŠířka	Konec terasy
P15	SpodníVrstvaProdloužení	Zadní strana spodní vrstvy podkladu
L1	Vrch, Obrubník, Obruba	Obruba obrubníku
L2	Vrch, Obrubník, ObrubníkLíc	Líc obrubníku
L3	Vrch, Obrubník, ObrubníkVrch	Vrchní strana obrubníku
L4–L5	Obrubník_Podklad	Hrany obrubníku
L6	Obrubník_Podloží	Podloží obrubníku
L7	SpodníVrstvaHloubka, VztažnýBod	Vrchní strana spodní vrstvy podkladu pod obrubníkem
L8	SpodníVrstvaProdloužení	Vrchní strana spodní vrstvy podkladu za obrubníkem
L9	SpodníVrstva, VztažnýBod	Spojnice spodní vrstvy podkladu pod potrubím
L10	VztažnýBod, SpodníVrstva	Spodní vrstva podkladu – spodní strana
L11	Vrch, Terasa	Terasa
L12	Potrubí
L13	Vrch, TerasaŠířka	Terasa
L14	SpodníVrstvaProdloužení
L15	VztažnýBod
S1	Obrubník
S2	SpodníVrstva
S3	Zásyp	Materiál kolem potrubí
