JednoduchýVýkopSProdloužením

Podsestava JednoduchýVýkopSProdloužením umožňuje vytvořit jednoduché prodloužení nebo krajnici s možností výkopu. Podsestava promítá hranu paty svahu pouze v situaci výkopu.

Připojení

Bod připojení je nejvzdálenější vnitřní bod na spojnicích zemního tělesa před prodloužením.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka prodloužení	Šířka prodloužení	Numerický, kladný	5 ft 1,5 m
Sklon prodloužení	Sklon prodloužení v procentech	Numerický	6 (%)

Parametr

Popis

Typ

Výchozí hodnota

Strana

Určuje, na kterou stranu se má podsestava umístit.

Levá/Pravá

Pravá

Šířka prodloužení

Numerický, kladný

5 ft

1,5 m

Sklon prodloužení

Sklon prodloužení v procentech

Numerický

6 (%)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

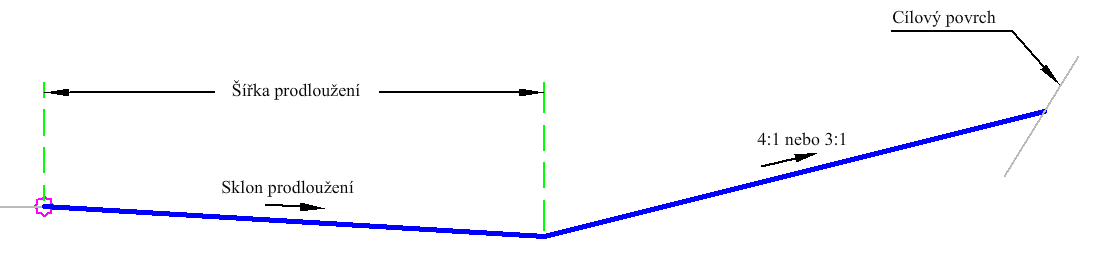

Pomocí vstupních parametrů se nakreslí prodloužení. Potom se vypočítá výška k hraně paty svahu. Pokud je vzdálenost menší než 25 ft (7,5 m), je použit sklon hrany paty svahu 4 : 1. Jestliže je výška menší než 35 ft (10,5 m), je použit sklon hrany paty svahu 3 : 1. V ostatních případech je použit sklon hrany paty svahu 2 : 1.

V násypu se sklon hrany paty svahu nevytvoří.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící prodloužení a spojnici pro hranu paty svahu ve výkopu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

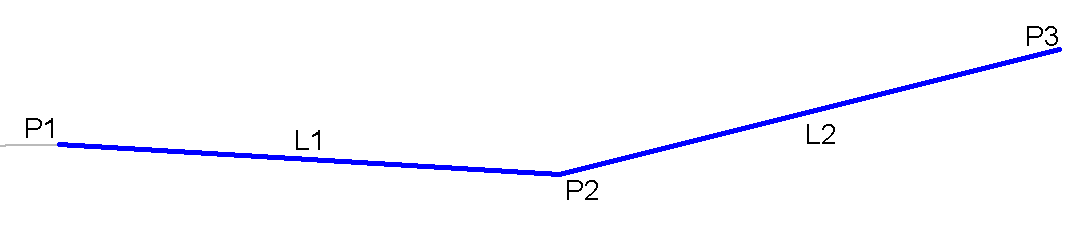

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, Svahování
P2	Vrch, ProdlouženíVnější	Bod vnějšího prodloužení
P3	HranaPatySvahu_Bod	Bod hrany paty svahu
L1, L2	Vrch
