ZákladníLavičkaCílJednaVýška

Podsestava ZákladníLavičkaCílJednaVýška je podsestava jednoduché lavičky, která vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s jednou svahovou lavičkou.

Můžete definovat šířku a hloubku vlhkých prohlubní u laviček a také nastavit cíl na jeden povrch v daném bodu lavičky.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

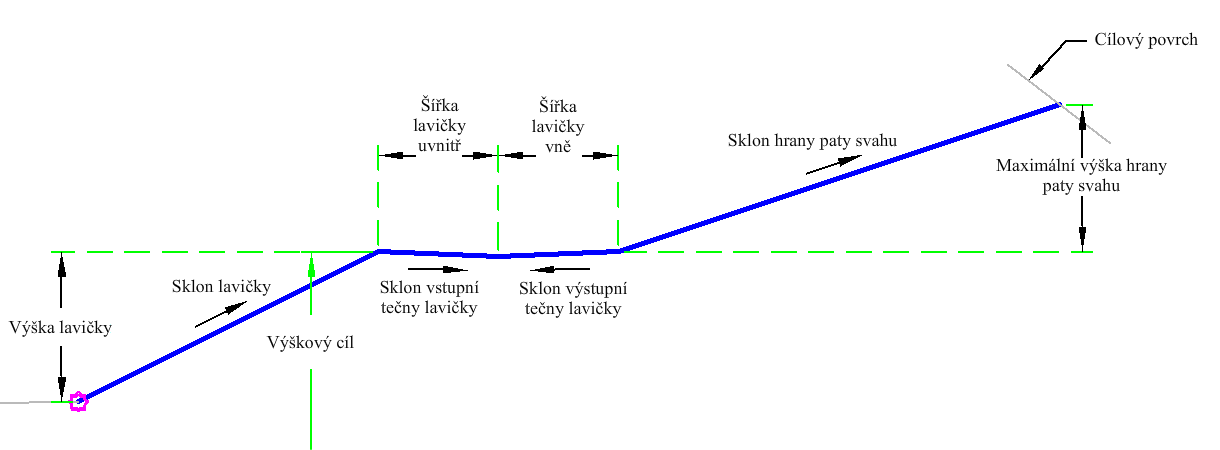

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Maximální výška hrany paty svahu	Maximální přípustná výška pro spojnici hrany paty svahu násypu a výkopu bez stupňovitého svahování	Numerický	15.0 ft 4.5 m
Výška lavičky	Maximální přípustná výška svahové lavičky před novou lavičkou	Numerický	10.0 ft 3.0 m
Sklon lavičky	Sklon mezi svahovými lavičkami.	Numerický, kladný	1 (: 1)
Sklon vstupní tečny lavičky	Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.	Numerický	4 (%)
Šířka lavičky uvnitř	Šířka svahové lavičky k proudnici lavičky	Numerický, kladný	4 ft 1.2 m
Sklon výstupní tečny lavičky	Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.	Numerický	4 (%)
Šířka lavičky vně	Šířka svahové lavičky od proudnice lavičky	Numerický	4 ft 1.2 m
Sklon hrany paty svahu	Sklon linie paty svahu.	Numerický, kladný	2 (: 1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný
Výškový cíl	Může se použít k přepsání výšky svahové lavičky a k navázání na profil. Jako cíle lze pro určení této hodnoty použít následující typy objektů: profily, 3D křivky, návrhové linie nebo zeměměřické polygony.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Potom je vytvořena první spojnice do cílové výšky, nebo pokud ne, je nastavena na výšku lavičky. Jsou přidány spojnice laviček. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a potom je nalezena spojnice hrany paty svahu.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí sklon výkopu se svahovou lavičkou.

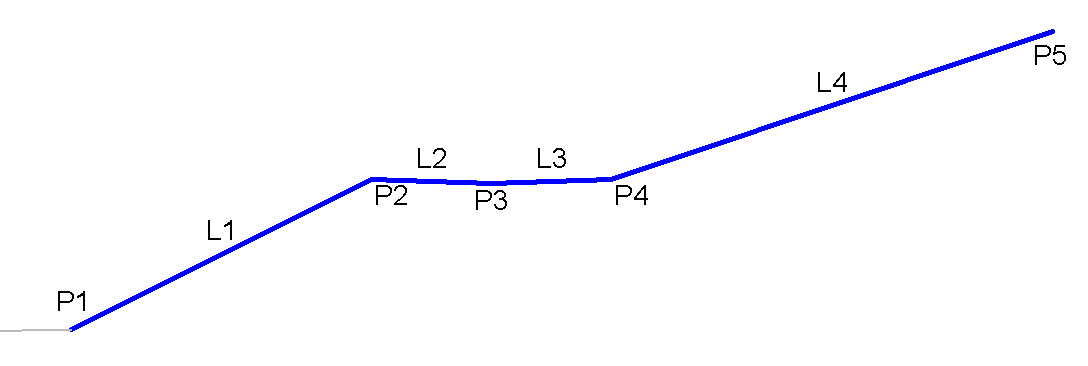

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1–P5	Vrch
P5	HranaPatySvahu	Bod hrany paty svahu buď pro podmínku výkopu, nebo podmínku násypu. Toto platí pouze pro skutečný bod hrany paty svahu.
L1 – L4	Vrch
