PropustnýPovrchVozovky

Připojení

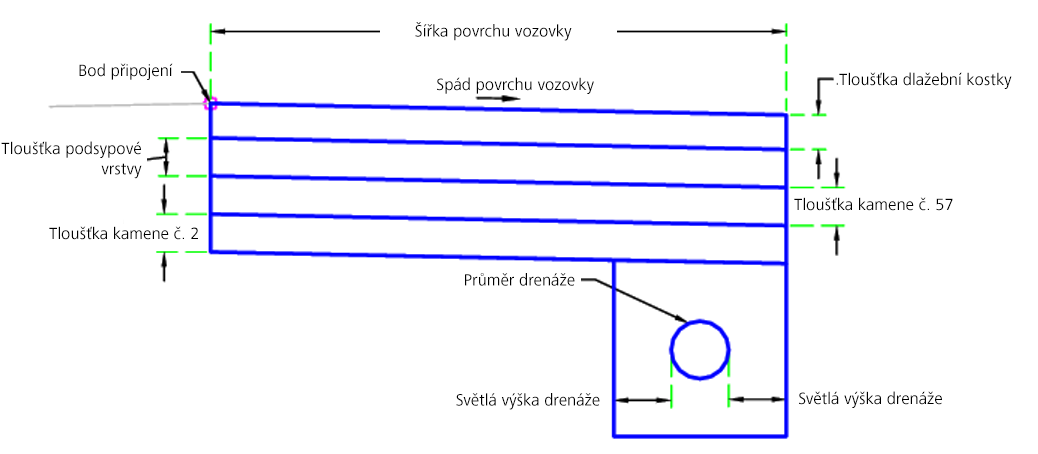

Bod připojení je na vnitřní hraně propustného povrchu vozovky. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Tloušťka dlažební kostky	Tloušťka dlažební kostky	Numerický, kladný	0,26 ft 0,08 m
Tloušťka podsypové vrstvy	Tloušťka podsypové vrstvy	Numerický, kladný	0,17 ft 0.05 m
Kámen č. 57 – tloušťka	Tloušťka kamene č. 57	Numerický, kladný	0,33 ft 0,10 m
Kámen č. 2 – tloušťka	Tloušťka kamene č. 2	Numerický, kladný	0,5 ft 0,15 m
Zahrnout drenáž	Měla by být zahrnuta drenáž?	Ano / Ne	Ano
Průměr drenáže	Průměr drenáže	Numerický, kladný	0,5 ft 0,15 m
Světlá výška drenáže	Vzdálenost skály kolem drenáže	Numerický, kladný	0,5 ft 0,15 m
Šířka povrchu vozovky	Šířka povrchu vozovky	Numerický, kladný	24 ft 7,3 m
Zahrnout nepropustnou vložku	Zahrne nepropustnou vložku pod příčným řezem povrchu vozovky.	Ano / Ne	Ne
Spád povrchu vozovky	Spád povrchu vozovky	Numerický	-2%

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Obrácení drenáže	Může se použít k přepsání obrácené výšky drenáže. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška povrchu vozovky	Může se použít k přepsání sklonu povrchu vozovky. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Šířka propustného povrchu vozovky	Může se použít k přepsání šířky povrchu vozovky. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Cíl drenáže	Může se použít k přepsání hodnoty odsazení potrubí a k navázání potrubí na odsazenou trasu. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Pomocí vstupních parametrů nebo pomocí cílů odsazení (pokud jsou nastaveny) se určí sklon propustného povrchu vozovky. Tvar propustného povrchu vozovky se vytvoří na základě vstupních parametrů. Pokud je nastaveno použití drenáže, vytvoří se drenážní potrubí a okolní materiál. Umístění drenáže je na hraně povrchu vozovky (pokud umístění a výšku nezmění cíle). Pokud je nastaveno zahrnutí nepropustné vložky, přiřadí se kódy spojnic k dolním a vnějším stranám vytvořených spojnic.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí propustný povrch vozovky na základě vstupních parametrů.

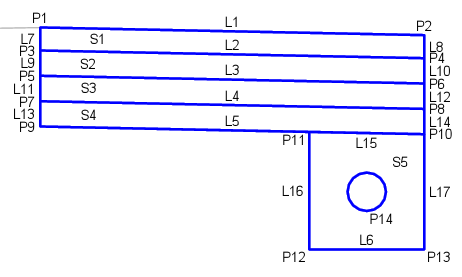

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1, P2, P3, P4	Dlažební kostka	Hrana dlažební kostky
P5, P6	Podsyp	Hrana podsypu
P7, P8	Kámen57	Hrana podsypu kamene č. 57
P8, P9	Kámen2	Hrana podsypu kamene č. 2
P12, P13	DrenážPodsyp	Hrana podsypu drenáže
P14	Potrubí, Inverze	Inverze potrubí
L1	Povrch, Dlažební kostka	Povrch dlažební kostky
L2	Dlažební kostka	Spodek dlažební kostky
L3	Podsyp	Spodní strana podsypu
L4	Kámen57	Spodek kamene č. 57
L5	Kámen2, Srovnávací rovina	Spodek kamene č. 2
L6	DrenážPodsyp, Srovnávací rovina	Podsyp drenáže
L6–14, L16–17	Nepropustná_Vložka	(Volitelné) Kód spojnice nepropustné vložky
S1	Dlažební kostka
S2	Podsyp
S3	Kámen57
S4	Kámen2
S5	DrenážPodsyp	Podsyp drenáže
