ObrubníkClarkCountyE1

Podsestava ObrubníkClarkCountyE1 vloží spojnice za účelem vytvoření obrubníku v zadaném bodu vložení. Tvar představuje obrubník Clark County, typ E1.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

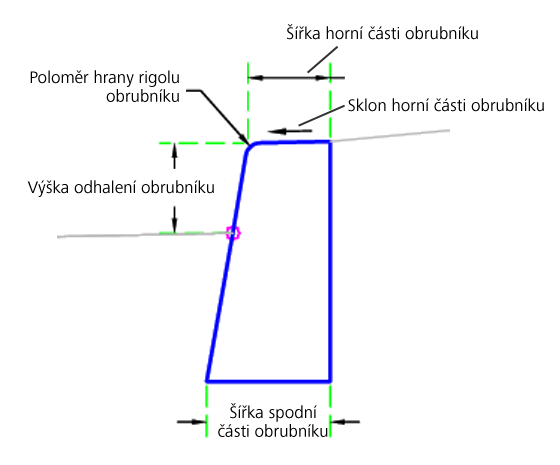

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Šířka spodní části obrubníku	Šířka spodní části obrubníku	Numerický, kladný	8,25 in 0,21 m
Šířka horní části obrubníku	Šířka horní části obrubníku	Numerický, kladný	5,5 in 0,14 m
Poloměr hrany rigolu obrubníku	Poloměr hrany rigolu obrubníku	Numerický, kladný	1 palec 0,025 m
Celková výška obrubníku	Celková výška obrubníku	Numerický, kladný	16 palců 0,40 m
Výška odhalení obrubníku	Výška odhalení obrubníku	Numerický, kladný	6 palců 0,15 m
Sklon horní části obrubníku	Sklon horní části obrubníku	Numerický, kladný	50 ( : 1)
Bod připojení	Bod připojení obrubníku	Proudnice / Zadní	Proudnice

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří tvar obrubníku podle standardu obrubník Clark County, typ E1, s bodem připojení na proudnici nebo v zadní části obrubníku.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí tvar obrubníku tak, jak určují vstupní parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	DnoRigol	Proudnice obrubníku
P3	Povrch_Obrubník	Horní část obrubníku
P4	Podloží_Obrubník	Zadní část obrubníku
L1 – L3	Povrch, Obrubník	Horní část obrubníku
L4 – L6	Srovnávací rovina, Obrubník	Srovnávací rovina obrubníku
S1	Obrubník	Betonový tvar obrubníku

Kódovací diagram
