Tato podsestava vloží spojnice za účelem vytvoření povodí a sklonu linie paty výkopu pro podmínku výkopu nebo vytvoření povodí, svahové lavice a sklonu násypu pro podmínku násypu.
Konečnou spojnici linie paty svahu je možné vynechat v případech, kdy model koridoru je potřeba zanechat nedokončený. Příklad: toto lze udělat tak, že povrchy zemního tělesa nebo sousední vlastnosti se mohou navázat na bod počátku svahování na nedokončené vozovce.
Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).
Připojení
Bod připojení je na vnitřní hraně přivráceného sklonu povodí. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

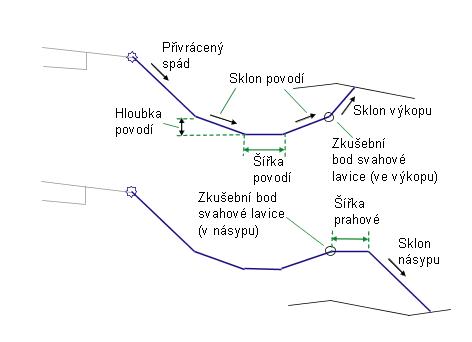

Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
|
Spojnice linie paty svahu |
Obsahuje nebo neobsahuje spojnici linie paty svahu. |
Zahrnout / Vynechat |
Zahrnout |
|
Sklon přivráceného spádu |
Sklon pro spojnici přivráceného spádu povodí |
Numerický, kladný |
3 ( : 1) |
|
Šířka přivráceného spádu |
Šířka přivráceného spádu |
Numerický, kladný |
1,2 m 4,0 ft |
|
Hloubka povodí |
Hloubka spodku povodí od spodní části spojnice přivráceného spádu |
Numerický, kladný |
0.0 |
|
Sklon povodí |
Sklon stran povodí |
Numerický, kladný |
4 ( : 1) |
|
Šířka povodí |
Šířka povodí |
Numerický, kladný |
1,8 m 6,0 ft |
|
Šířka prahové lavice |
Šířka prahové lavice použitá v podmínkách násypu |
Numerický, kladný |
1,8 m 6,0 ft |
|
Sklon výkopu |
Sklon spojnice linie paty svahu v podmínkách výkopu |
Numerický, kladný |
3 ( : 1) |
|
Sklon násypu |
Sklon spojnice linie paty svahu v podmínkách násypu |
Numerický, kladný |
3 ( : 1) |
|
Možnost zaoblení |
Určuje zaoblení spojnice linie paty svahu v záchytném bodu. |
Řetězec |
Žádné |
|
Zaoblení podle |
Určuje, jaký parametr se použije pro zaoblení. |
Řetězec |
Délka |
|
Parametr zaoblení |
Určuje hodnotu délky nebo poloměru. |
Numerický, kladný |
1,500 ft |
|
Mozaika zaoblení |
Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). |
Numerický, kladný |
6 |
|
Umístit výplňový materiál |
Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. |
Řetězec |
Žádné |
|
Omezení sklonu 1 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
1 : 1 |
|
Tloušťka materiálu 1 |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
12 palců |
|
Název materiálu 1 |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 2 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
2 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
6 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 3 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
4 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
4 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Výška povodí |
Může se použít k přepsání pevné hloubky povodí a k navázání výšky povodí na profil (nebo jiný typ objektu). Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
Žádné.
Chování
Podsestava vytvoří spojnice pro přivrácený spád povodí a povodí směrem ven k testovacímu bodu povodí. Je-li uveden profil, šířka přivráceného spádu se liší, aby zachovala profil povodí, zatímco hloubka povodí se ponechá konstantní. Jestliže testovací bod povodí je ve výkopu, úsek linie paty svahu se vypočte na cílovém povrchu v daném sklonu výkopu. Jestliže je v násypu, přidá se spojnice horní části svahové lavice a úsek linie paty svahu se vypočte na cílovém povrchu v daném sklonu násypu. Spojnice linie paty svahu se nevloží, pokud se do pole Vynechat spojnici linie paty svahu zadá hodnota Ano. Jestliže spojnice horní části svahové lavice protíná cílový povrch, příčný řez se ukončí v průsečíku.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí přivrácený spád,boční svahy povodí a spodek povodí podle zadaných hodnot vstupních parametrů. Spojnice pro podmínku výkopu i násypu se zobrazí přerušovanou čárou společně se spojnicemi linie paty svahu směrem ven v délce 3 metry nebo 10 stop v daných sklonech. Spojnice linie paty svahu jsou ukončeny šipkami, které směřují ven.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
P3 |
HranPříkopVnitřní |
Vnitřní spodní část povodí |
|
P4 |
HranPříkopVnější |
Vnější spodní část povodí |
|
P5 |
Svahování PočátekSvahVýkop |
Bod počátku svahování pro podmínku výkopu |
|
P6 |
Svahování PočátekSvahNásyp |
Bod počátku svahování pro podmínku násypu |
|
P7 |
HranaPatySvahu Výkop&Terén nebo Násyp&Terén |
Bod linie paty svahu buď pro podmínku výkopu nebo podmínku svahu |
|
Vechny spojnice |
Povrch RefPovrch |
|
|
L6 |
Povrch RefPovrch HranaPatySvahu Výkop&Terén |
Spojnice linie paty svahu příčný pro řez výkopu |
|
L6 |
Povrch RefPovrch HranaPatySvahu Násyp&Terén |
Spojnice linie paty svahu pro příčný řez násypu |

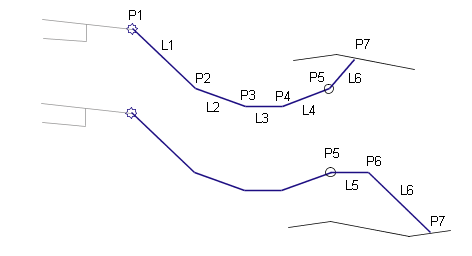

Kódovací diagram
