JízdníPruhVnitřníKlopeníVícenásobnáVrstva

Připojení

Bod připojení je na vnitřní hraně jízdního pruhu na povrchu upraveného terénu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Bod střechovitého sklonu uvnitř	Určuje, že vnitřní hrana vozovky bude mít kód Střechovitý sklon	Ano / Ne	Ne
Šířka	Šířka jízdního pruhu od odsazení vnitřní hrany k odsazení vnější hrany	Numerický, kladný	3,6 m 12,0 ft
Výchozí sklon v procentech	Výchozí procentuální sklon jízdního pruhu, který se má použít v případě, že není definován sklon klopení trasy.	Numerický	-2.0
Sklon klopení vozovky	Určuje sklon klopení vozovky, který se má použít na pruhu	Seznam voleb	Výchozí
Směr sklonu	Určuje, zda je sklon vozovky směrem k vrcholu střechovitého sklonu vozovky nebo od něho	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Hloubka vrstvy Kryt1	Tloušťka vrstvy Kryt1 (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka vrstvy Kryt2	Tloušťka vrstvy Kryt2 (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka Zpevnění 3	Tloušťka vrstvy Zpevnění3 (Pro vynechání zadejte nulu.)	Numerická, nezáporná	0,025 m 0,083 ft
Hloubka vrstvy Základna1	Tloušťka vrstvy Základna1 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Základna2	Tloušťka vrstvy Základna2 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Základna3	Tloušťka vrstvy Základna3 (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka vrstvy Podklad1	Tloušťka vrstvy Pláň1 (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Hloubka vrstvy Podklad2	Tloušťka vrstvy Pláň2 (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Vnitřní hloubka vrstvy Podklad3	Tloušťka vrstvy Pláň3 v bodu připojení (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft
Vnější hloubka vrstvy Podklad3	Tloušťka vrstvy Pláň3 v hraně vozovky (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ	Stav
Šířka	Může se použít k přepsání pevné šířky pruhu a k navázání hrany pruhu na trasu odsazení. Jako cíle lze pro určení této hodnoty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Vnější výška	Může se použít k přepsání normálního sklonu pruhu a k navázání vnější hrany jízdního pruhu na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Šířka pruhu	Šířka jízdního pruhu	Numerická
Sklon jízdního pruhu v %	Sklon jízdního pruhu v procentech	Numerický

Chování

Tato podsestava se vloží na určenou stranu bodu připojení. Všechny spojnice, s výjimkou L10, mají sklon stanovený pro horní spojnici L1. Spojnice L10 je určena vnitřní a vnější hloubkou vrstvy Podklad3. Vrstvy Zpevnění1 a Zpevnění2 v této podsestavě podporují volitelné rozšíření šířek vrstev. Všechny další aspekty chování této podsestavy jsou stejné jako u stávající podsestavy JízdníPruhVnitřníKlopení.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice definované vstupními parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kódy	Popis
P1	ETW	Hrana vozovky na upraveném terénu
P1	Crown	Bod střechovitého sklonu na upraveném terénu (volitelné)
P2	Lane	Vnější hrana jízdního pruhu na upraveném terénu
P3	ETW_Pave1	Hrana vozovky na vrstvě Kryt1
P3	Crown_Pave1	Bod střechovitého sklonu na vrstvě Kryt1 (volitelné)
P4	LomPrSklonuKryt1	Vnější hrana jízdního pruhu na vrstvě Kryt1
P5	Lane_Pave1	Hrana vozovky na vrstvě Kryt2
P5	Crown_Pave2	Bod střechovitého sklonu na vrstvě Kryt2 (volitelné)
P6	Lane_Pave2	Vnější hrana jízdního pruhu na vrstvě Kryt2
P7	Crown_Pave3	Bod střechovitého sklonu na vrstvě Zpevnění3 (volitelné)
P8	Lane_Pave3	Vnější hrana pruhu na vrstvě Zpevnění3
P9	ETW_Base1	Hrana vozovky jízdního pruhu na vrstvě Základna1
P9	Crown_Base1	Bod střechovitého sklonu na vrstvě Základna1 (volitelný)
P10	Lane_Base1	Vnější hrana pruhu na vrstvě Základna1
P11	ETW_Base2	Hrana vozovky jízdního pruhu na vrstvě Základna2
P11	Crown_Base2	Bod střechovitého sklonu na vrstvě Základna2 (volitelné)
P12	Lane_Base2	Vnější hrana pruhu na vrstvě Základna2
P13	ETW_Base3	Hrana vozovky jízdního pruhu na vrstvě Základna3
P13	Crown_Base3	Bod střechovitého sklonu na vrstvě Základna3 (volitelný)
P14	Lane_Base3	Vnější hrana pruhu na vrstvě Základna3
P15	ETW _Sub1	Hrana vozovky jízdního pruhu na vrstvě Podklad1
P15	Crown_Sub1	Bod střechovitého sklonu na vrstvě Podklad1 (volitelný)
P16	Crown_Sub1	Vnější hrana pruhu na vrstvě Podklad1
P17	ETW _Sub2	Hrana vozovky jízdního pruhu na vrstvě Podklad2
P17	Crown_Sub2	Bod střechovitého sklonu na vrstvě Podklad2 (volitelný)
P18	Lane_Sub2	Vnější hrana pruhu na vrstvě Podklad2
P19	ETW _Sub3	Hrana vozovky jízdního pruhu na vrstvě Podklad3
P19	Crown_Sub3	Bod střechovitého sklonu na vrstvě Podklad3 (volitelný)
P20	Crown_Sub3	Vnější hrana pruhu na vrstvě Podklad3
L1	Top, Pave	Povrch upraveného terénu
L2	Pave1
L3	Pave2
L4	Pave3
L5	Base1
L6	Base2
L7	Base3
L8	Subbase1
L9	Subbase2
L10	Subbase3 Datum	Povrch pláně
S1	Pave1
S2	Pave2
S3	Pave3
S4	Base1
S5	Base2
S6	Base3
S7	Subbase1
S8	Subbase2
S9	Subbase3

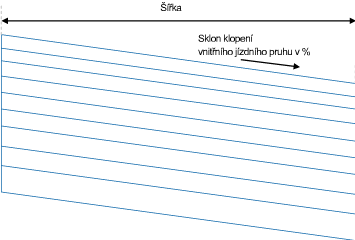

Kódovací diagram
