Podsestava svahové lavice vloží spojnice za účelem vytvoření svahové lavice. Svahová lavice může být vytvořena od vnitřní paty nebo vnitřního povrchu svahové lavice. Svahová lavice pak vede podle linie paty svahu k povrchu.
Připojení
Bod připojení leží u vnitřní paty nebo vnitřního povrchu svahové lavice. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se má podsestava umístit. | Levá/Pravá | Pravá |
| Bod připojení | Bod připojení, od kterého bude vytvořena svahová lavice. | Vnitřní pata / Vnitřní povrch | Vnitřní pata |
| Výška svahové lavice | Výška svahové lavice měřená od bodu připojení. | Numerický |
4 ft 1,2 m |
| Sklon vnější strany | Sklon svahové lavice na vnější straně svahové lavice. | Numerický | -2 ( : 1) |
| Sklon vnitřní strany | Sklon svahové lavice na vnitřní straně svahové lavice. | Numerický | 3 ( : 1) |
| Horní spád | Spád horní části svahové lavice. | Numerický | 2 (%) |
| Horní šířka | Horní šířka svahové lavice. | Numerický, kladný |
5 ft 1,5 m |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch svahové lavice | Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování

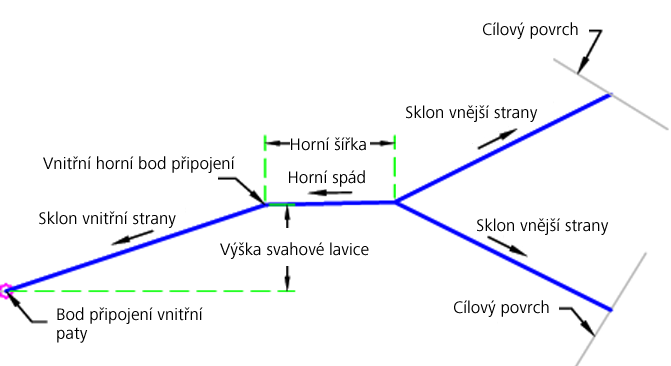

Počáteční vnitřní spojnice svahové lavice je vytvořena pomocí zadané výšky a sklonu vnitřní strany. Horní část svahové lavice je vytvořena pomocí zadané horní šířky a horního spádu. Spojnice linie paty svahu je nalezena pomocí sklonu vnější strany.
Operace režimu návrhu
V režimu rozvržení tato podsestava nakreslí svahovou lavici v násypu se spojnicí o hodnotě 5 ft (1,5 m).
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | Svahová lavice_Spodek | Spodek vnitřní paty svahové lavice |
| P2 | Svahová lavice_Povrch_Uvnitř, | Horní vnitřek svahové lavice |
| P3 | Svahová lavice_Povrch_Vně, | Vnější horní část svahové lavice |
| P4 | LiniePatySvahu nebo LiniePatySvahu_Výkop | Vytyčovací bod sklonu výkopu |
| P5 | LiniePatySvahu, LiniePatySvahu_Násyp | Vytyčovací bod sklonu násypu |
| L1–L4 | Svahová lavice,Povrch,Srovnávací rovina | Povrch a srovnávací rovina svahové lavice |
| L3 | Linie paty svahu_Násyp, Linie paty svahu | Spojnice linie paty svahu pro příčný řez násypu |
| L3 | Linie paty svahu_Výkop, Linie paty svahu | Spojnice linie paty svahu pro příčný řez výkopu |

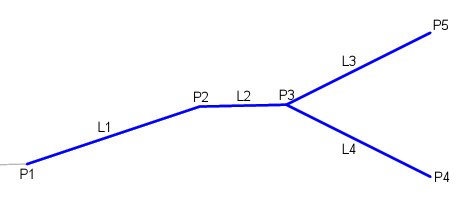

Kódovací diagram
