NapojeníOdsazeníASklon

Připojení

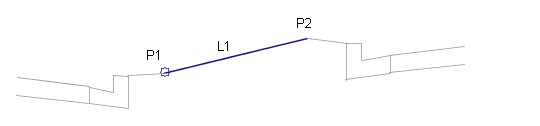

Bod připojení je na začátku spojnice. Směr spojnice je určen umístěním daného odsazení a sklonu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Odsazení od základny	+/- odsazení konce spojnice Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci Autodesk Civil 3D.	Numerický	10,0 m 33,0 ft
Použití sklonu naklopení vozovky	Udává, že se má použít sklon klopení vozovky	Seznam voleb	Ne
Směr sklonu	Určuje, zda je sklon spojnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb	Od vrcholu střechovitého sklonu vozovky
Sklon	Sklon spojnice v procentech. Záporné sklony jdou dolů ve vkládaném směru.	Numerický, spád/sklon	2 (%), (nebo 2:1)
Kódy bodů	Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice	Čárkou oddělovaný řetězec	P2
Kódy spojnic	Seznam kódů, které se přiřazují ke spojnici	Čárkou oddělovaný řetězec	Povrch, RefPovrch
Vynechat spojnici	Tento parametr přidává nebo odebírá spojnici povrchu.	Ano / Ne	Ne
Použít klopení vozovky	Určuje, že se má pro krajnici použít sklon klopení vozovky.	Seznam voleb: a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c)Vnější pruh, d) Vnitřní pruh, e) Žádný	Žádné

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení	Může se použít k přepsání pevného odsazení a k navázání konce spojnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Sklon	Může se použít k přepsání pevného sklonu a k navázání konce spojnice na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné

Výstupní parametry

Parametr	Popis	Typ
Počáteční odsazení	+/- odsazení začátku spojnice	Numerický
Počáteční výška	Výška počátku spojnice	Numerický
Koncové odsazení	+/- odsazení konce spojnice	Numerický
Koncová výška	Výška konce spojnice	Numerický

Chování

Spojnice se přidá od bodu připojení do daného odsazení a sklonu.

Tato podsestava zahrnuje volitelný vstupní parametr pojmenovaný Použití sklonu klopení vozovky, který umožňuje stanovit použití sklonu klopení vozovky pro krajnici. Tento parametr lze nastavit pro a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Vnější pruh, d) Vnitřní pruh, e) Žádné Výchozím nastavením je Žádné.

Je-li vstupní hodnota odsazení záporná a je-li určen sklon klopení (parametr Použití sklonu klopení je nastaven na možnost Žádné), použijí se hodnoty z jízdního pruhu nebo krajnice na levé straně. Při zadání kladného odsazení se použijí hodnoty z klopení pravé strany.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice vypočtené z daných parametrů odsazení a sklonu.

Kódy bodů, spojnic a tvarů

Žádné.
