ObrubníkStěnaPoloměr

Podsestava ObrubníkStěnaPoloměr se používá jako standardní 6" (0,15m) / 12" (0,30m) stěna obrubníku s uživatelem definovaným vstupem pro více šířek a pro poloměr obrubníku.

Připojení

Bod připojení je na začátku bodu poloměru stěny obrubníku.

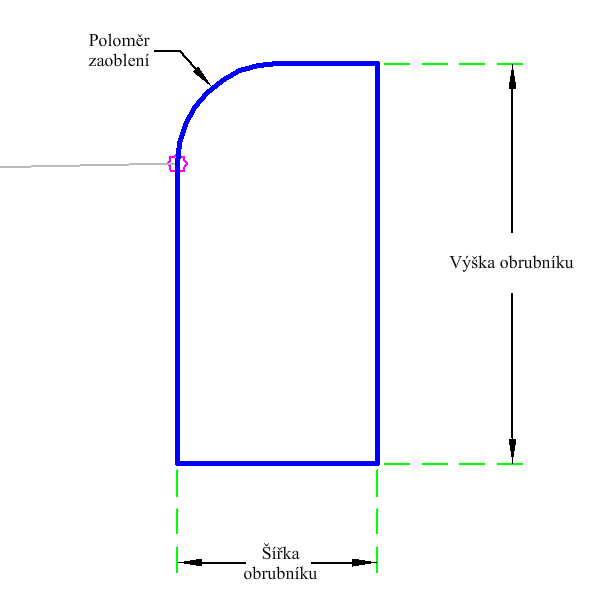

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka obrubníku	Šířka obrubníku	Numerický, kladný	0.5 ft 0.15 m
Výška obrubníku	Výška obrubníku	Numerický, kladný	1 ft 0.30 m
Poloměr zaoblení	Poloměr zaoblení v přední části obrubníku	Numerický, kladný	0.5 ft 0.15 m

Cílové parametry

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Parametr	Popis	Stav
Použitý poloměr	Vypočítaný poloměr obrubníku	Numerický, kladný

Chování

Na základě kót vstupních parametrů se vloží spojnice obrubníku. Aby bylo dosaženo co nejlepších výsledků, musí být všechny kóty kladné a nenulové. Parametry jsou zkontrolovány, aby bylo zajištěno, že vstupní poloměr poskytne platný výsledek.

Za účelem zajištění matematicky možného řešení porovná podsestava poloměr se zadanou šířkou i výškou. Jestliže je šířka nebo výška menší než poloměr, bude použita polovina menší hodnoty šířky nebo výšky.

Podsestava vytvoří pomocí poloměru tvar pro jednoduchý obrubník s bodem připojení v dolním poloměru obrubníku.

Operace režimu návrhu

V režimu návrhu tato podsestava na základě daných vstupních parametrů zobrazí komponentu obrubníku.

Kódy bodů, spojnic a tvarů

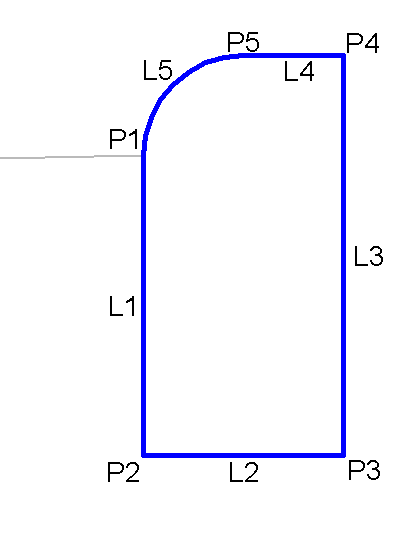

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Připojení	Bod připojení obrubníku
P2	Obrubník_Líc, VztažnýBod	Líc obrubníku
P3	VztažnýBod
P4	Podloží_Obrubník	Podloží obrubníku
P5	Vrch
L1	Obrubník, VztažnýBod	Obrubník pod bodem připojení
L2	VztažnýBod
L3	ObrubníkPodloží	Podloží obrubníku
L4–L5	Vrch
S1	Obrubník
