UrbanistickýChodník

Připojení

Bod připojení je na vnitřní hraně vnitřního bulváru. Podsestava UrbanistickýChodník se obvykle připojuje na podloží obrubníku nebo hranu zpevnění vozovky.

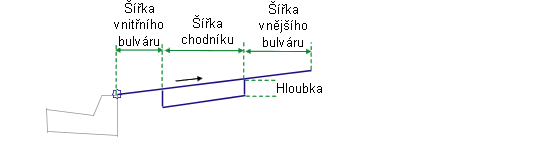

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Šířka vnitřního bulváru	Šířka vnitřního travnatého bulváru	Numerický, kladný	0.0
Šířka chodníku	Šířka betonového chodníku	Numerický, kladný, nenulová	1.5 m 5,0 ft
Šířka vnějšího bulváru	Šířka vnějšího travnatého bulváru	Numerický, kladný	0.0
Sklon v %	Sklon chodníku a travnatých pásů v procentech. Kladné sklony směřují nahoru od bodu připojení.	Numerický	2 (%)
Hloubka	Hloubka betonu chodníku	Numerický, kladný	0.100 m 0,333 ft

Chování

Spojnice vnitřního travnatého pásu a vnějšího travnatého bulváru se vloží směrem od bodu připojení s daným sklonem. Travnaté pásy je možné vynechat zadáním nulové šířky.

Volitelně lze šířky různých prvků získány připojením k trasám odsazení. Příčný spád chodníku lze taktéž odvodit navázáním na profil odsazení.

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ přiřazení	Stav
Šířka vnitřního bulváru	Může se použít k přepsání pevné šířky vnitřního bulváru a k navázání vnitřní hrany chodníku na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Šířka chodníku	Může se použít k přepsání pevné šířky chodníku a k navázání vnější hrany chodníku na odsazenou trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Šířka vnějšího bulváru	Může se použít k přepsání pevné šířky vnějšího bulváru s trasou odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné

Výstupní parametry

Žádné.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí bulváry a chodníky na základě zadaných vstupních parametrů.

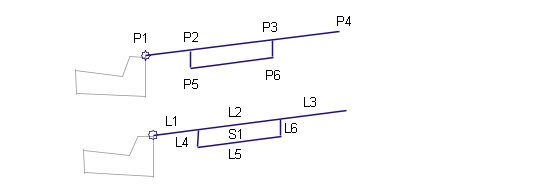

Kódy bodů, spojnic a tvarů

Bod / Spojnice	Kód	Popis
P2	HranChodníkVnitřní	Vnitřní hrana chodníku na upraveném terénu
P3	HranChodníkVnější	Vnější hrana chodníku na upraveném terénu
L1	Povrch Trávník RefPovrch
L2	Povrch Chodník
L3	Povrch Trávník RefPovrch
L4 – L6	Chodník RefPovrch
S1	Chodník	Betonová plocha chodníku
