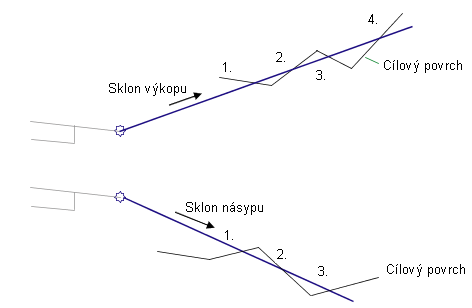

Tato podsestava se používá v případě, kdy sklon linie paty svahu výkopu nebo násypu mohou mít více než jeden průsečík s cílovým povrchem.
Vstupní parametr určuje, který úsek se použije.
Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).
Připojení
Bod připojení je v bodu počátku svahování spojnice linie paty svahu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
|
Sklon výkopu |
Sklon pro normální promítání hrany paty svahu v podmínkách výkopu |
Numerický, kladný |
4 ( : 1) |
|
Sklon násypu |
Sklon pro normální promítání hrany paty svahu v podmínkách násypu |
Numerický, kladný |
4 ( : 1) |
|
Číslo úseku |
Číslo úseku, který se má uložit. Jestliže hodnota Čísla úseku je větší než skutečný počet úseků, použije se nejvyšší nalezený úsek. |
Numerické, kladné, celé číslo |
10 |
|
Možnost zaoblení |
Určuje zaoblení spojnice linie paty svahu v záchytném bodu. |
Řetězec |
Žádné |
|
Zaoblení podle |
Určuje, jaký parametr se použije pro zaoblení. |
Řetězec |
Délka |
|
Parametr zaoblení |
Určuje hodnotu délky nebo poloměru. |
Numerický, kladný |
1,500 ft |
|
Mozaika zaoblení |
Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). |
Numerický, kladný |
6 |
|
Umístit výplňový materiál |
Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. |
Řetězec |
Žádné |
|
Omezení sklonu 1 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
1 : 1 |
|
Tloušťka materiálu 1 |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
12 palců |
|
Název materiálu 1 |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 2 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
2 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
6 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 3 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
4 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
4 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Odsazení linie paty svahu |
Odsazení bodu linie paty svahu |
Numerický |
|
Výška linie paty svahu |
Výška bodu linie paty svahu |
Numerický |
Chování
Tato podsestava se pokouší nalézt všechny možné body linie paty svahu pro podmínku sklonu výkopu. Pokud najde jeden nebo více bodů linie paty svahu, seřadí je a očísluje podle vzrůstajícího odsazení od bodu počátku svahování. Spojnice linie paty svahu se ukončí v bodu, který odpovídá hodnotě Čísla úseku. Jestliže číslo úseku je větší než číslo nalezeného úseku, použije se poslední úsek.
Pokud se pro podmínku výkopu nenajdou žádné body linie paty svahu, proces se zopakuje pro podmínku násypu.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazuje řešení sklonu výkopu i násypu přerušovanými čarami, které směřují směrem ven na vzdálenost 3 metry nebo 10 stop. Spojnice linie paty svahu jsou ukončeny šipkami, které směřují ven.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
P1 |
Svahování PočátekSvahVýkop nebo PočátekSvahNásyp |
Bod počátku svahování buď pro podmínku výkopu nebo podmínku násypu |
|
P2 |
HranaPatySvahu Výkop&Terén nebo Násyp&Terén |
Bod linie paty svahu buď pro podmínku výkopu nebo podmínku svahu |
|
L1 |
Povrch RefPovrch HranaPatySvahu Výkop&Terén |
Spojnice linie paty svahu pro příčný řez výkopu |
|
L1 |
Povrch RefPovrch HranaPatySvahu Násyp&Terén |
Spojnice linie paty svahu pro příčný řez násypu |

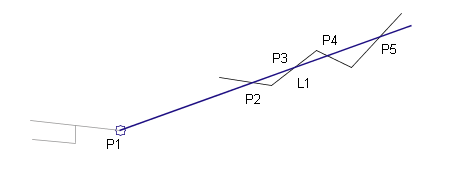

Kódovací diagram
