KrajniceSvislýPodklad

Připojení

Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.

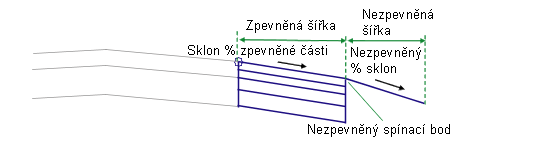

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Zpevněná šířka	Šířka od bodu připojení ke hraně dlážděné krajnice	Numerický	2,4 m 8,0 ft
Použití sklonu naklopení vozovky	Určuje, že bude pro zpevněnou část krajnice použit sklon klopení vozovky podle specifikace klopení vozovky definované na trase základny.	Seznam voleb: Ne levá vnější krajnice, levá vnitřní krajnice, pravá vnitřní krajnice. pravá vnější krajnice,	Ne
Směr sklonu krajnice	Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu	Seznam voleb: Od vrcholu střechovitého sklonu vozovky K vrcholu střechovitého sklonu vozovky	Od vrcholu střechovitého sklonu vozovky
Výchozí sklon zpevněné části	Výchozí sklon zpevněné krajnice, není-li zadán sklon klopení vozovky.	Numerický, spád	-6.000%
Úprava nezpevněné spojovací části	Určuje, zda se vloží nezpevněná část krajnice. Hodnota by měla být některá z následujících: Kód: Úprava 1: Vždy použito 2: Použito, pouze pokud je krajnice ve výkopu 3: Použito, pouze pokud je krajnice ve výkopu, nebo je na násypu na vyšší straně klopení.	Numerický, 1 – 3	1
Nezpevněná šířka	Šířka nezpevněné části krajnice. Při nastavení na nulu se vynechá nezpevněná spojnice.	Numerický, kladný	1,8 m 6,0 ft
Nezpevněný % sklon	Sklon povrchu nezpevněné krajnice v procentech.	Numerický, kladný	-6 (%)
Maximální rozdíl nezpevněných příčných sklonů	Maximální rozdíl sklonu jízdního pruhu a krajnice mezi sklony zpevněné a nezpevněné části na vyšší straně klopení v procentech.	Numerický, kladný	8 (%)
Hloubka vrstvy Kryt1	Hloubka mezi konečným spádem a Krytem1 (nula pro vynechání)	Numerická, nezáporná	0,025m 0,083 ft
Hloubka vrstvy Kryt2	Hloubka mezi Krytem1 a Krytem2 (nula pro vynechání)	Numerická, nezáporná	0,025 m 0,083 ft
Základní hloubka	Hloubka mezi Krytem2 a Základnou (nula pro vynechání)	Numerická, nezáporná	0,100 m 0,333 ft
Hloubka pláně	Hloubka mezi Základnou a Plání (nula pro vynechání)	Numerická, nezáporná	0,300 m 1,0 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Typ přiřazení	Stav
Zpevněná šířka	Může se použít k přepsání pevné Zpevněné šířky a k navázání hrany krajnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Povrch hrany paty svahu	Používá se k určení, zda je vnější hrana zpevněné krajnice ve výkopu nebo v násypu. Tento parametr není potřeba, jestliže má Úprava nezpevněné spojovací části hodnotu 1. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Podmíněně; požaduje se, je-li Úprava nezpevněné spojovací části rovna 2 nebo 3.

Výstupní parametry

Parametr	Popis	Typ
Šířka krajnice	Šířka zpevněné krajnice	Numerická
Sklon krajnice	Sklon zpevněné krajnice	Numerický

Chování

Spojnice pro upravený terén krajnice, Kryt1, Kryt2, Podklad a Pláň se vkládají směrem ven s využitím dané zpevněné šířky, zpevněného % sklonu a hloubek materiálů. Jestliže Úprava nezpevněné spojovací části je 1, spojnice nezpevněné krajnice se vloží za všech podmínek. Jestliže kód úpravy je roven 2, vnější hrana zpevněné krajnice se zkontroluje, zda je ve výkopu nebo v násypu; spojnice nezpevněné krajnice se vloží pouze ve výkopu. Kód úpravy 3 použije nezpevněnou spojnici ve výkopu, nebo má-li spojnice zpevněné krajnice kladný procentuální sklon. Spojnice nezpevněného upraveného terénu se vloží s daným nezpevněným % sklonem, pokud rozdíl mezi zpevněným % sklonem a nezpevněným % sklonem nepřekračuje hodnotu maximálního rozdílu nezpevněných příčných sklonů. V takovém případě se sklon nezpevněné spojnice upraví tak, aby se zachoval daný rozdíl příčných sklonů.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice zahrnující krajnici pro podmínku vozovky se základním střechovitým sklonem na základě zadaných vstupních parametrů. Jestliže se pro zpevněný % sklon zadá numerická hodnota, zpevněná část krajnice se vypočte na základě této hodnoty. V opačném případě se použije výchozí hodnota -6 %.

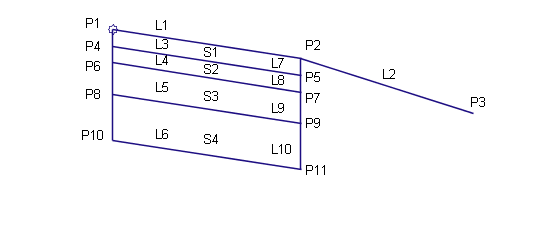

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P2	HranZpevKraj	Hrana zpevněné krajnice
P3	ES_Nezpevněné	Hrana nezpevněné krajnice
P5	HranZpevKrajKryt1	Hrana zpevněné krajnice na vrstvě Kryt1
P7	HranZpevKrajKryt2	Hrana zpevněné krajnice na vrstvě Kryt2
P9	HranZpevKrajPodklad	Hrana zpevněné krajnice na Podkladu
P11	HranZpevKrajPláň	Hrana zpevněné krajnice na Pláni
L1	Povrch, Kryt	Zpevněný upravený terén
L2	Povrch, RefPovrch	Nezpevněný upravený terén
L3	Pave1
L4	Pave2
L5	Podklad
L6	Pláň, RefPovrch
L7 – L10	RefPovrch
S1	Pave1
S2	Pave2
S3	Podklad
S4	Pláň
