Tato podsestava vloží spojnici linie paty svahu od bodu připojení do daného odsazení od základny.
Můžete také zadat volitelné materiály pro linie paty svahu a ostatní spojnice (všechny spojnice, spojnice linie paty svahu, pouze spojnice násypu a žádné).
Připojení
Bod připojení je na vnitřní hraně spojnice linie paty svahu.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Odsazení linie paty svahu od základny |
+/- odsazení bodu napojení na terén od základny Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci Autodesk Civil 3D. |
Numerický |
3,0 m 10,0 ft |
|
Možnost zaoblení |
Určuje zaoblení spojnice linie paty svahu v záchytném bodu. |
Řetězec |
Žádné |
|
Zaoblení podle |
Určuje, jaký parametr se použije pro zaoblení. |
Řetězec |
Délka |
|
Parametr zaoblení |
Určuje hodnotu délky nebo poloměru. |
Numerický, kladný |
1,500 ft |
|
Mozaika zaoblení |
Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). |
Numerický, kladný |
6 |
|
Umístit výplňový materiál |
Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Můžete zvolit možnosti Všechny spojnice, Spojnice linie paty svahu, Pouze spojnice násypu a Žádné. |
Řetězec |
Žádné |
|
Omezení sklonu 1 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
1 : 1 |
|
Tloušťka materiálu 1 |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
12 palců |
|
Název materiálu 1 |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 2 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
2 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
6 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Rip Rap |
|
Omezení sklonu 3 |
Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. |
Sklon |
4 : 1 |
|
Tloušťka materiálu |
Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. |
Numerický, kladný |
4 palců |
|
Název materiálu |
Určuje název materiálu, který se používá pro výplň podél spojnic zemního tělesa. |
Řetězec |
Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Odsazení linie paty svahu |
Může se použít k přepsání pevného odsazení linie paty svahu a k navázání odsazení linie paty svahu na trasu odsazení. Jako cíle pro určení odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony. |
Volitelné |
|
Povrch hrany paty svahu |
Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. |
Požadováno |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Odsazení linie paty svahu |
Odsazení bodu linie paty svahu |
Numerický |
|
Výška linie paty svahu |
Výška bodu linie paty svahu |
Numerický |
Chování

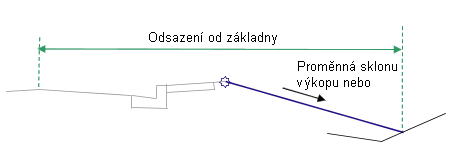

Spojnice linie paty svahu se vloží od bodu připojení k povrchu v daném odsazení.
Podobně jako ostatní podsestavy napojení na terén umožňuje tato podsestava přidávat výplňový materiál. Je možné zadat tři rozsahy sklonů. Typ materiálu 1 se použije, pokud sklon spojnic je v rozsahu zadané hodnoty sklonu. V rozsahu od sklonu 1 do sklonu 2 se použije druhý typ materiálu. Podobně platí, že pokud jsou sklony spojnic v rámci hodnot sklonu 2 a sklonu 3, použije se materiál 3. Jsou-li sklony spojnic plošší než je omezení sklonu 3, nepoužijí se žádné materiály.
Jestliže se výplňový materiál přidá do podsestavy, ke spojnicím napojení na terén se přidají rovnoběžné spojnice se zadanou tloušťkou. Tento tloušťkový parametr (například Tloušťka materiálu 1) se měří kolmo ke spojnici.Spojnice na dolní úrovni jsou kódovány srovnávací rovinou a spojnice linie paty svahu jsou kódovány povrchem. Tvary obklopené těmito materiály jsou kódovány názvem materiálu.
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu

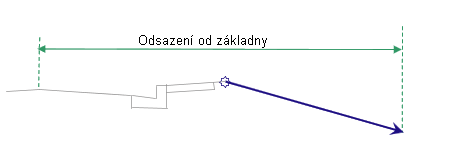

V režimu návrhu tato podsestava zobrazuje spojnici směřující ven se sklonem -4 : 1 do zadaného odsazení. Spojnice linie paty svahu je ukončena šipkou, která směřuje ven.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
|
P1 |
Svahování PočátekSvahVýkop nebo PočátekSvahNásyp |
Bod počátku svahování. PočátekSvahVýkop se použije, pokud spojnice linie paty svahu má sklon směrem nahoru; PočátekSvahNásyp se použije, pokud spojnice linie paty svahu má sklon směrem dolů. |
|
P2 |
HranaPatySvahu Výkop&Terén nebo Násyp&Terén |
Bod linie paty svahu |
|
L1 |
Povrch RefPovrch HranaPatySvahu Výkop&Terén |
Spojnice linie paty svahu pro příčný řez výkopu |
|
L1 |
Povrch RefPovrch HranaPatySvahu Násyp&Terén |
Spojnice linie paty svahu pro příčný řez násypu |

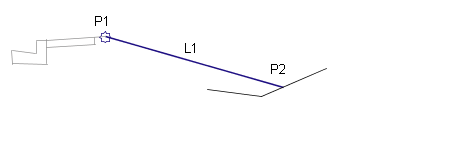

Kódovací diagram
