ŽelezniceDvěKolejeCANT

Připojení

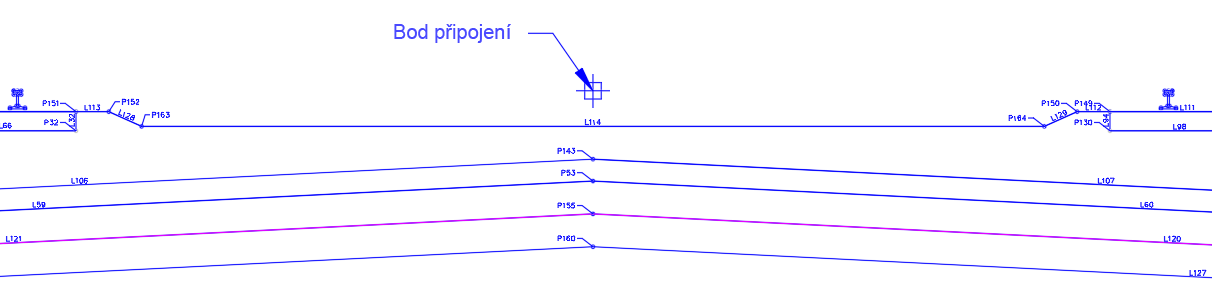

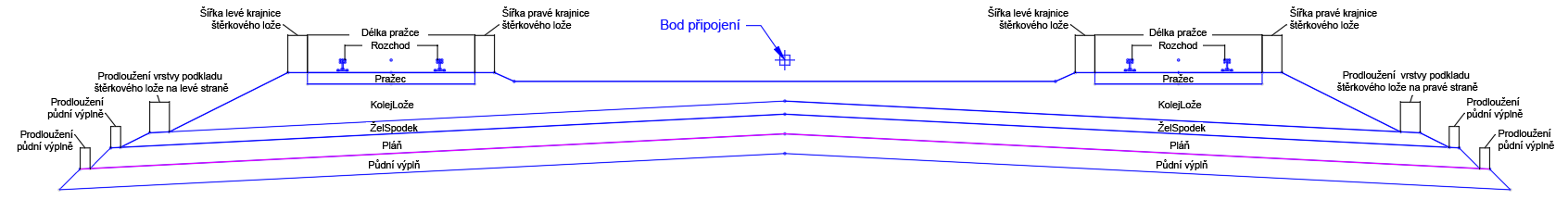

Bod připojení je ve výchozím nastavení v ose mezi kolejnicemi levé koleje. Koleje lze vzhledem k tomuto bodu přesunout pomocí parametrů podsestavy.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Měřit převýšení koleje v	Určuje, zda bude výškový rozdíl mezi kolejnicemi určován mezi pojížděnými hranami (čely) kolejnic nebo mezi osami kolejnic.	Seznam voleb: Od pojížděné hrany k pojížděné hraně Od osy kolejnice k ose kolejnice	Od osy kolejnice k ose kolejnice
Výchozí převýšení koleje	Výchozí výškový rozdíl mezi kolejnicemi. Pokud je pravá kolejnice výše než levá, je hodnota převýšení kladná. Jestliže je pravá kolejnice níže než levá, je tato hodnota záporná. Tato hodnota se používá v režimu návrhu a je užitečná ke sledování toho, jak podsestava reaguje na různé hodnoty převýšení. Pokud je k dispozici převýšení prostřednictvím trasy základny, je jím tato hodnota přepsána.	Numerický	0
Hloubka odvodňovacího kanálu	Hloubka odvodňovacího kanálu od horní části po štěrkové lože	Numerická, nezáporná	0.5 ft 0.1524 m
Rozchod	Vzdálenost mezi vnitřními plochami (pojížděnými hranami) kolejnic	Numerická, nezáporná	56.5" 1 435 mm
Od základny k ose pravé koleje	Odsazení od trasy základny k ose levé nebo pravé koleje	Numerický	0
Od základny k ose levé koleje	Odsazení od trasy základny k ose levé nebo pravé koleje	Numerický	20' 6 m
Výškový rozdíl koleje (levé a pravé)	Vertikální odsazení mezi spádovým bodem profilu základny a středovým bodem mezi kolejemi. Pokud je u koleje použit výškový cíl, je tato hodnota přepsána.	Numerický	0
Šířka hlavy kolejnice	Šířka hlavy kolejnice	Numerická, nezáporná	2. 72" 69 mm
Hloubka kolejnice	Hloubka kolejnice od vrchní strany kolejnice k vrchní straně podkladnice	Numerická, nezáporná	6.625" 168 mm
Šířka paty kolejnice	Šířka paty kolejnice	Numerická, nezáporná	5.5" 0,14 m
Tloušťka podkladnice	Tloušťka podkladnice, což je rovněž vzdálenost od spodní strany kolejnice k vrchní straně pražce	Numerická, nezáporná	1" 25 mm
Od paty kolejnice ke štěrkovému loži	Vzdálenost od spodní strany kolejnice k vrchní straně štěrkového lože. Pokud je tato hodnota stejná jako tloušťka podkladnice, je vrchní strana štěrkového lože v jedné rovině s vrchními stranami pražců.	Numerická, nezáporná	1" 25 mm
Délka pražce	Délka pražce	Numerická, nezáporná	8.5' 2.59 m
Hloubka pražce	Hloubka pražce	Numerická, nezáporná	7" 178 mm

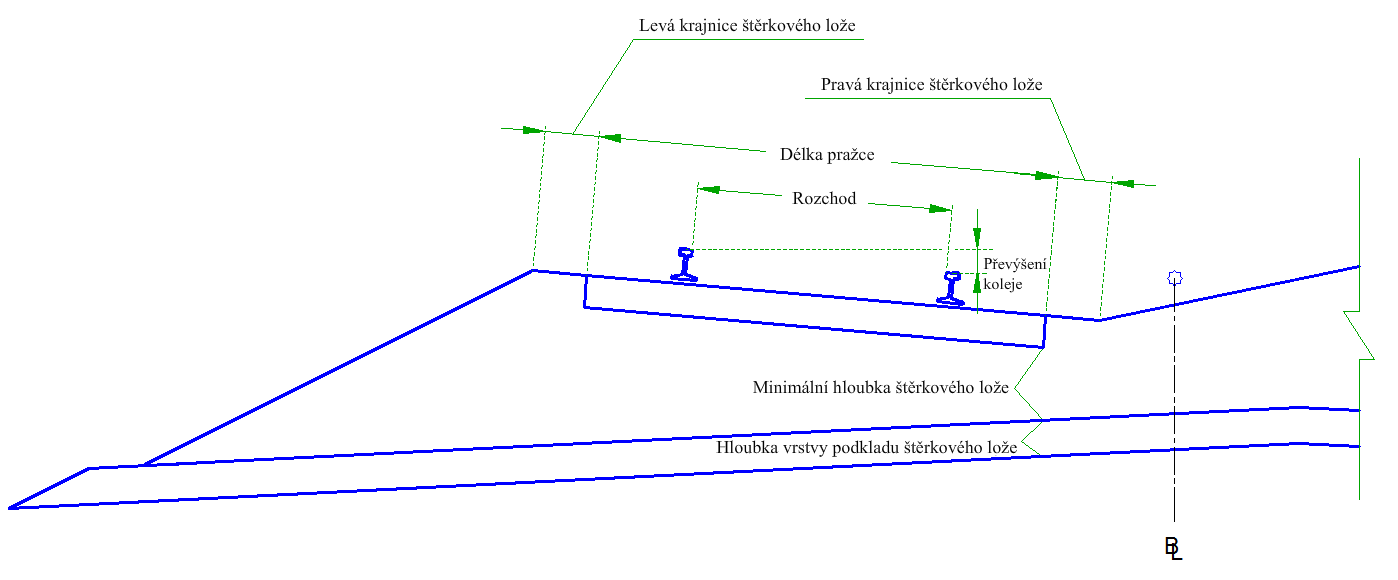

Minimální hloubka štěrkového lože	Minimální svislá vzdálenost mezi spodní stranou pražce a vrchní stranou podkladu štěrkového lože. Umístění této minimální vzdálenosti se v úsecích s různým převýšením koleje mění. Viz část „Chování“ uvedená níže.	Numerická, nezáporná	12" 305 mm
Šířka krajnice štěrkového lože (vlevo a vpravo)	Vzdálenost od konce pražce k začátku sklonu boční strany štěrkového lože	Numerická, nezáporná	1 ft 0.30 m
Sklon boční strany štěrkového lože (vlevo a vpravo)	Sklon boční strany materiálu štěrkového lože. Sklon vrchní strany materiálu štěrkového lože odpovídá sklonu pražců vyplývajícímu z převýšení koleje.	Sklon, nezáporný	2:1
Hloubka podkladu štěrkového lože	Hloubka materiálu podkladu štěrkového lože	Numerická, nezáporná	8" 203 mm
Od základny k vrcholu podkladu štěrkového lože	Odsazení od základny k vrcholu podkladu štěrkového lože	Numerický	10' 3 m
Sklon vrchní strany podkladu štěrkového lože	Sklon vrchní strany na levé a pravé straně podkladu štěrkového lože s osou podsestavy jako bodem počátku svahování	Sklon, nezáporný	40:1
Prodloužení podkladu štěrkového lože (vlevo a vpravo)	Vzdálenost od paty materiálu štěrkového lože k začátku sklonu boční strany materiálu podkladu štěrkového lože	Numerická, nezáporná	12" 0.30 m
Sklon podkladu štěrkového lože	Sklon boční strany materiálu podkladu štěrkového lože	Sklon, nezáporný	2:1
Vynechat kolejnice	Brání nakreslení bodů, spojnic a tvarů kolejnic.	Ano/Ne	Ne
Vynechat pražce	Brání nakreslení bodů, spojnic a tvarů pražců.	Ano/Ne	Ne
Vynechat štěrkové lože	Brání nakreslení bodů, spojnic a tvarů štěrkového lože. Pokud je tato možnost nastavena na hodnotu Ano, nebude nakreslen ani podklad štěrkového lože.	Ano/Ne	Ne
Vynechat podklad štěrkového lože	Brání nakreslení bodů, spojnic a tvarů podkladu štěrkového lože. Pokud je možnost Vynechat štěrkové lože nastavena na hodnotu Ano, nebude podklad štěrkového lože nakreslen (bez ohledu na toto nastavení).	Ano/Ne	Ne
Vynechat půdní výplň	Brání nakreslení bodů, spojnic a tvarů půdní výplně. Pokud je možnost Vynechat štěrkové lože nebo Vynechat podklad štěrkového lože nastavena na hodnotu Ano, nebude půdní výplň nakreslena (bez ohledu na toto nastavení).	Ano/Ne	Ne

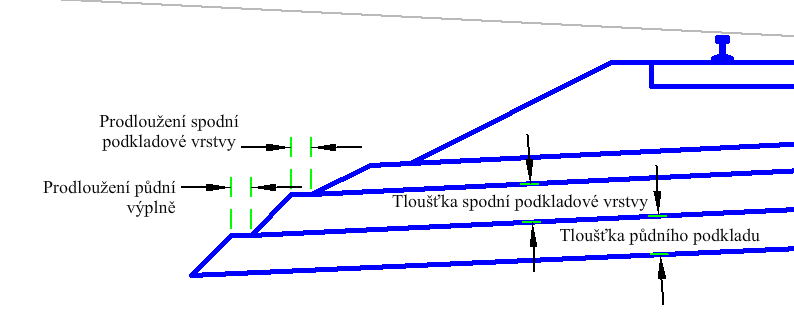

Sklon spodní vrstvy podkladu	Sklon boční strany materiálu spodní vrstvy podkladu	Sklon, nezáporný	1:1
Rozšíření spodní vrstvy podkladu	Vzdálenost od paty materiálu podkladu štěrkového lože k začátku sklonu boční strany materiálu spodní vrstvy podkladu	Numerická, nezáporná	0.5' 150 mm
Hloubka spodní vrstvy podkladu	Hloubka materiálu spodní vrstvy podkladu	Numerická, nezáporná	12" 300 mm
Vynechat spodní vrstvu podkladu	Brání nakreslení bodů, spojnic a tvarů spodní vrstvy podkladu. Pokud je možnost Vynechat štěrkové lože, Vynechat podklad štěrkového lože nebo Vynechat půdní výplň nastavena na hodnotu Ano, nebude spodní vrstva podkladu nakreslena (bez ohledu na toto nastavení).	Ano/Ne	Ne
Sklon půdní výplně	Sklon boční strany materiálu půdní výplně	Sklon, nezáporný	1:1
Hloubka půdní výplně	Hloubka materiálu půdní výplně	Numerická, nezáporná	12" 300 mm
Prodloužení půdní výplně	Vzdálenost od paty materiálu půdní výplně k začátku sklonu boční strany materiálu podkladu štěrkového lože	Numerická, nezáporná	0.5' 150 mm

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Odsazení levé koleje	Může se použít k nastavení horizontálního umístění osy levé koleje.	Volitelný
Odsazení pravé koleje	Může se použít k nastavení horizontálního umístění osy pravé koleje.	Volitelný
Výška levé koleje	Může se použít k nastavení výšky středového bodu mezi levými kolejnicemi. Po umístění tohoto bodu je použito převýšení koleje, takže skutečný bod mezi kolejnicemi se může vzhledem k možnému otáčení kolem některé z kolejnic lišit.	Volitelný
Výška pravé koleje	Může se použít k nastavení výšky středového bodu mezi pravými kolejnicemi. Po umístění tohoto bodu je použito převýšení koleje, takže skutečný bod mezi kolejnicemi se může vzhledem k možnému otáčení kolem některé z kolejnic lišit.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Pokud nejsou použity žádné cílové hodnoty, je umístění koleje určeno parametry Odsazení levé koleje, Odsazení pravé koleje, Výškový rozdíl levé koleje a Výškový rozdíl pravé koleje. Na základě hodnot těchto parametrů jsou určeny středové body mezi kolejemi. Ve výchozím nastavení je parametr Odsazení levé koleje nastaven na nulu, takže je osa levé koleje umístěna na základně. Pokud jsou použity cílové trasy a profily, jsou tyto hodnoty přepsány. Při použití cílových tras pro osy kolejí budou koleje vždy kolmé k základně, nikoli k cílové trase. Pokud nejsou cílové trasy rovnoběžné s trasou základny, dojde ke zkreslení a kóty kolejí nebudou přesné.

Důležité: Podsestava ŽelezniceDvěKolejeCANT vypočítá převýšení koleje z jediné středové trasy, nikoli z cílů. Skutečné odsazené koleje mohou mít jiné geometrie oblouků a návrhové rychlosti, které ve výpočtu osy nebudou zohledněny. Podsestava je určena k primárnímu návrhu. K přesnějšímu výpočtu převýšení koleje je nutné použít oddělené podsestavy základen modelujících levé a pravé koleje.

Když u základny trasy použijete informace o převýšení koleje, koleje se odpovídajícím způsobem otočí. Bod, kolem kterého se budou otáčet, závisí na nastavení metody klopení. Toto nastavení je součástí informací o převýšení koleje dané trasy. Pokud metodu klopení nastavíte na možnost Vnější kolejnice, zůstane kolejnice na vnitřní straně oblouku ve výšce koleje a výška vnější kolejnice bude upravena tak, aby odpovídala hodnotě převýšení koleje.

Pokud metodu klopení nastavíte na možnost Vnitřní kolejnice, zůstane kolejnice na vnější straně oblouku ve výšce koleje a výška vnitřní kolejnice bude upravena tak, aby odpovídala hodnotě převýšení koleje.

Pokud metodu klopení nastavíte na možnost Kolem osy, bude výška obou kolejnic upravena o polovinu hodnoty převýšení koleje (vnější kolejnice směrem nahoru a vnitřní kolejnice směrem dolů).

V umístění mezi pražcem a podkladem štěrkového lože s minimální vůlí bude použita hodnota parametru Minimální hloubka štěrkového lože. Sklon vrchní strany podkladu štěrkového lože je řízen nezávisle parametrem Sklon vrchní strany podkladu štěrkového lože. Umístění vrcholu podkladu štěrkového lože je řízeno parametrem Od základny k vrcholu podkladu štěrkového lože.

Operace režimu návrhu

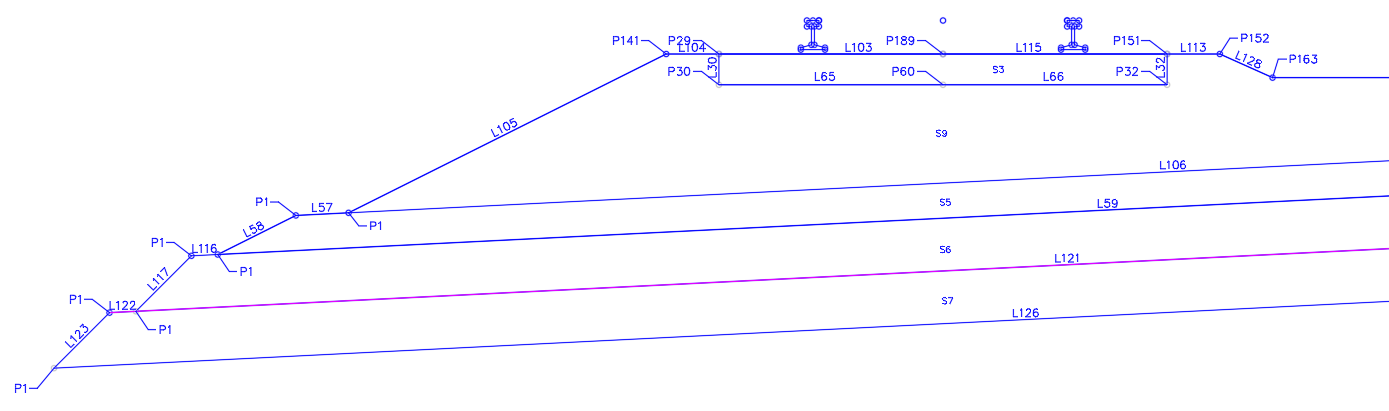

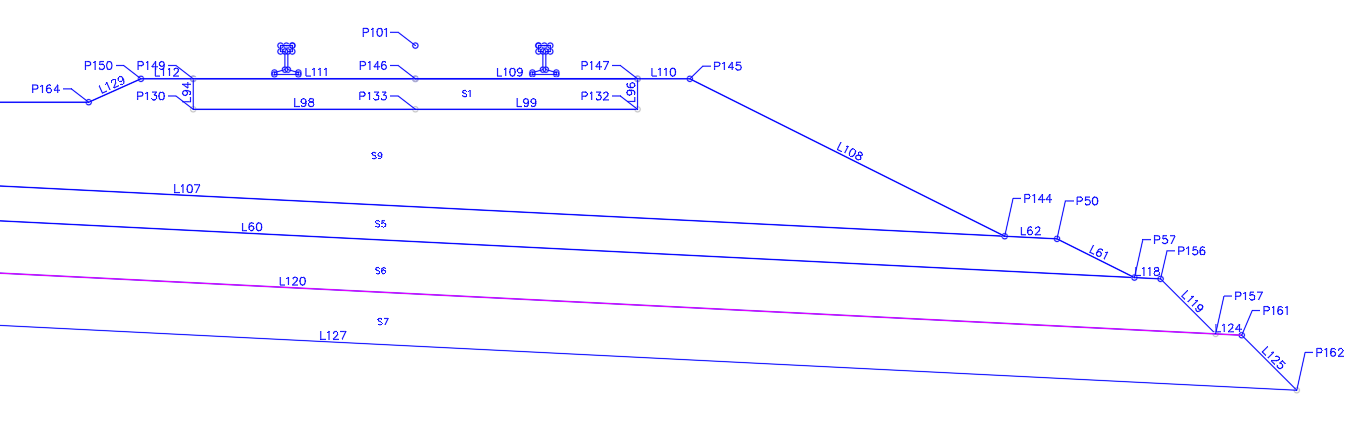

V režimu návrhu tato podsestava zobrazí spojnice tvořící kolejnice, pražce, štěrkové lože, podklad štěrkového lože a sklony bočních stran.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
L32	Lože, Lože_Mezi_Pražci	Materiál štěrkového lože v otevřeném prostoru mezi pražci. Lze použít také při vynechání pražců.
L116–L119	Vrch, PůdníVýplň	Půdní výplň
L120–L121	PůdníVýplň, SpodníVrstva“	Půdní výplň
L122–L125	Vrch, SpodníVrstva	Spodní vrstva podkladu
L126–L127	SpodníVrstva, VztažnýBod	Spodní vrstva podkladu
S1, S2	Kolejnice	Kolejnice
S3	Pražec	Pražec
S4	Lože	Štěrkové lože
S5	Podklad	Podklad štěrkového lože
S6	SpodníVrstva	Spodní vrstva podkladu
S7	PůdníVýplň	Půdní výplň
