VysunutýObrubníkClarkCounty

Podsestava VysunutýObrubníkClarkCounty vloží spojnice za účelem vytvoření vysunutého obrubníku Clark County.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

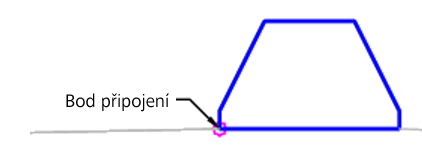

Případ 1: typ 1

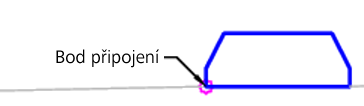

Případ 1: typ 2

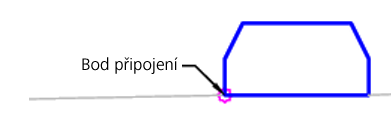

Případ 1: typ 3

Připojení

Bod připojení je na přední hraně obrubníku.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Typ obrubníku	Typ obrubníku k použití	Typ 1 / Typ 2 / Typ 3	Typ 3

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Tato podsestava vytvoří vysunutý obrubník Clark County na základě vybraného typu.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí tvar obrubníku tak, jak určují vstupní parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P3	ExtrCRB_Povrch_Vnitřní	Horní vnitřek vysunutého obrubníku
P4	ExtrCRB_Povrch_Vnější	Horní vnějšek vysunutého obrubníku
L1–L5	VysObr	Vysunutý obrubník
L6	VysObr, Srovnávací rovina	Spodek vysunutého obrubníku
S1	Vys_Obr	Vysunutý betonový obrubník
