Podsestava PodjezdVozidelKonstrukčníOcelováDeska vloží spojnice a tvary za účelem vytvoření podjezdu vozidel konstrukční ocelové desky na základě standardů Caltrans Standard Plan B15-1 a Contech Construction Products, Inc.
Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu a požadavkům společnosti Contech Construction Products.
Připojení
Bod připojení je v dolní části podsestavy PodjezdVozidelKonstrukčníOcelováDeska.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
| Velikost | Kóty velikosti rozpětí a zvýšení | S12'2''xR11'0'' / S12'11''xR11'3'' / S13'2"x11'11" / S13'10''xR12'3'' / S14'1''xR12'10'' / S14'6''xR13'6'' / S14'10''xR14'0'' / S15'6''xR14'4'' / S15'9''xR15'1'' / S16'4''xR15'5'' / S16'5''xR16'1'' / S16'9''xR16'3'' / S17'3''xR17'0'' / S18'4''xR16'11'' / S19'2''xR17'2'' / S19'6''xR17'7'' | S19'6''xR17'7'' |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Volitelný |
Logické přiřazení prováděné za běhu programu
Kóty pro podjezd vozidel konstrukční ocelové desky jsou nastaveny od uživatelem vybraného vstupního parametru.
Výstupní parametry
Žádné
Chování

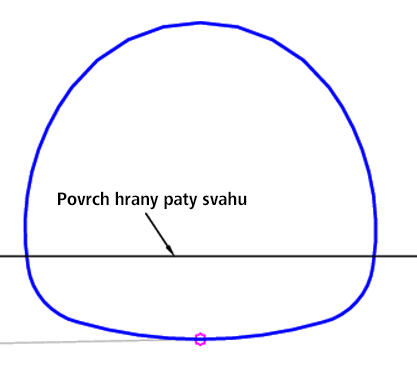

Počáteční bod se nastaví v bodu připojení. Pokud je povrch linie paty svahu pod spodkem desky nebo nad kótou zvýšení, vytvoří se celá ocelová deska. Pokud je povrch linie paty svahu v rámci vnitřku ocelových desek, ocelová deska se vytvoří částečně. Úhel každé desky se rozdělí na 10 příčných řezů zahrnujících 10 % úhlu desky. Příčné řezy se poté testují, dokud se v příčném řezu neobjeví linie paty svahu a nebude následovat žádné další zpracování příčných řezů.
Operace režimu návrhu
V režimu rozvržení tato podsestava nakreslí podjezd vozidel konstrukční ocelové desky.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P1 | Dole | |
| P4 | Povrch | |
| L1–L3, L8 | Deska_Spodek | Spodek desky |
| L4–L7 | Deska_Povrch | Horní část desky |
| S1 | Otvor | Otevřená plocha uvnitř ocelových desek |

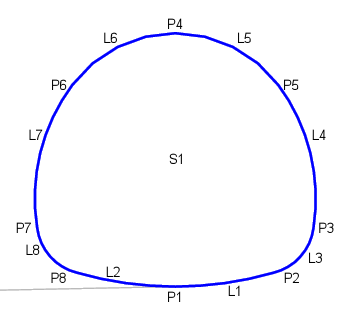

Kódovací diagram
