PotrubíPříkopVíceVrstev2

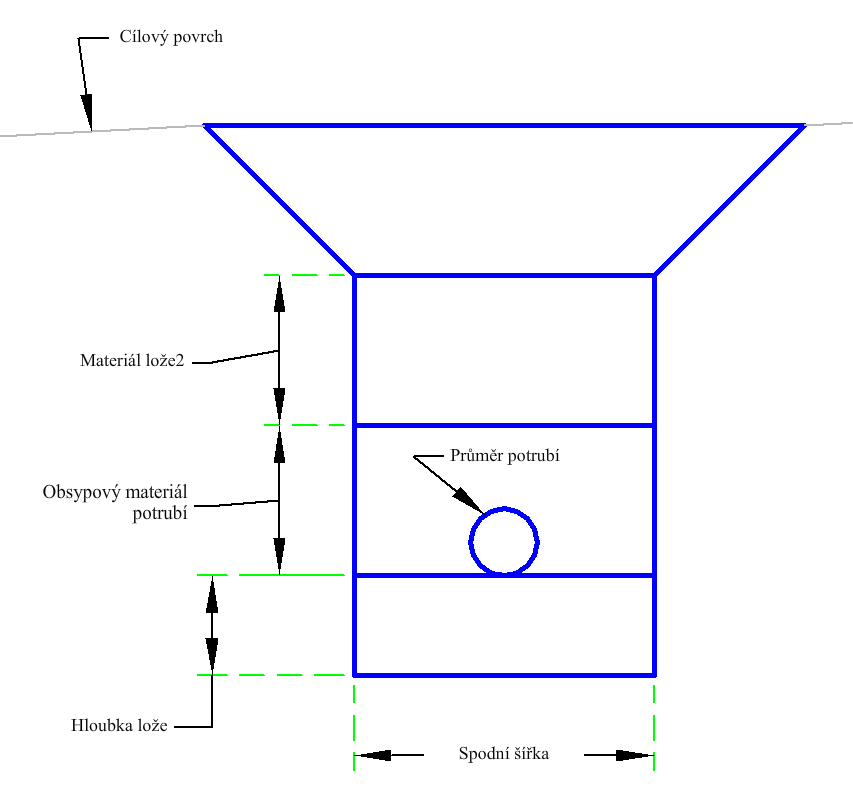

Podsestava PotrubíPříkopVíceVrstev2 obsahuje jedno potrubí v příkopu, vrstvu materiálu tvořícího obsyp potrubí a další vrstvu materiálu nad obsypem potrubí.

Tato podsestava umožňuje provést objemový výpočet podsypového základu, zóny potrubí a zrnitého zásypu. Potrubí je obsypáno vrstvou materiálu těsně nad podsypem. Střed potrubí tvoří profil návrhu. Hloubka vrchní vrstvy příkopu se bude lišit. Hloubky ostatních vrstev příkopu potrubí jsou konstantní. Všechny hloubky, šířky a průměry se budou u jednotlivých příkopů měnit. Hloubka příkopu se bude lišit podél trasy, protože je měřena od spodní strany příkopu k cílovému povrchu.

Připojení

Bod připojení je ve výchozím nastavení střed potrubí.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Spodní šířka	Určuje šířku příkopu potrubí.	Numerický, kladný	3 ft 1 m
Krytí potrubí	Krytí potrubí	Numerický, kladný	0.5 ft 0.15 m
Průměr potrubí	Průměr potrubí	Numerický, kladný	0,667 ft 0,2 m
Hloubka podsypu	Hloubka podsypu potrubí pode dnem potrubí	Numerický, kladný	0,75 ft 0,2 m
Hloubka obsypového materiálu potrubí	Hloubka podsypu potrubí nade dnem potrubí	Numerický, kladný	1.5 ft 0.45 m
Sklon povrchu	Sklon boční strany příkopu ve formátu X : 1	Numerický, kladný	1 (: 1)
Hloubka materiálu nahoře	Hloubka podsypu nad podsypem potrubí	Numerický, kladný	3 ft 1 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Výška spodní strany příkopu je vypočítána jako rozdíl výšky navrženého profilu a součtu poloviny průměru potrubí a hloubky podsypu. Horizontální spojnice spodní strany příkopu je umístěna symetricky kolem odsazení bodu připojení v dané výšce. Hloubka obsypového materiálu potrubí slouží k zajištění materiálu kolem potrubí. Nad obsypovým materiálem potrubí je materiál 2 tvořící materiál nad potrubím. Sklony bočních stran vedou nahoru k existujícímu povrchu. Horizontální spojnice podsypu je umístěna v dané hloubce nad spodní stranou příkopu.

Operace režimu návrhu

V režimu návrhu nakreslí tato podsestava příkop.

Kódy bodů, spojnic a tvarů

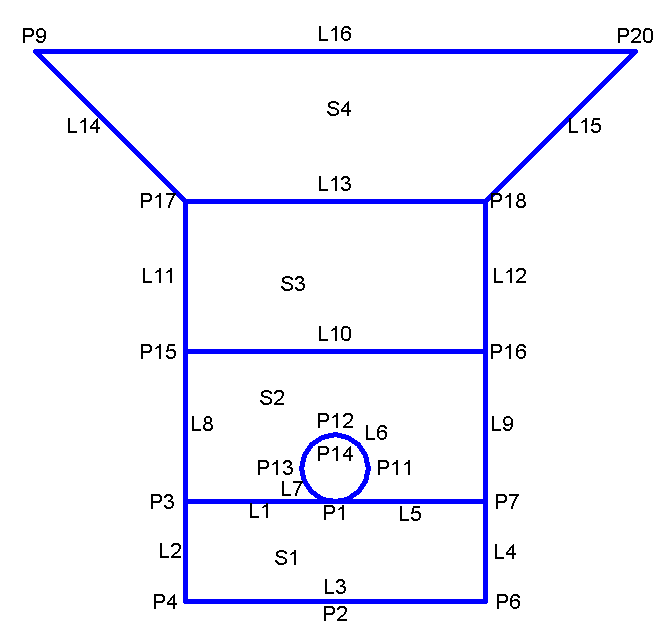

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	PotrubíSpodek	Spodní strana potrubí
P2	VztažnýBod, PodsypSpodekStřed	Střed podsypu – spodní strana
P3	PotrubíZásypSpodek_Vnitřek	Zásyp potrubí – vnitřek – spodní strana
P4	PotrubíPodsypSpodek_Vnitřek	Podsyp potrubí – vnitřek – spodní strana
P6	VztažnýBod, PotrubíPodsypSpodek_Vnějšek	Podsyp potrubí – vnějšek – spodní strana
P7	PotrubíZásypSpodek_Vnějšek	Zásyp potrubí – vnějšek – spodní strana
P11, P13	Potrubí
P12	PotrubíVrch	Vrchní strana potrubí
P14	PotrubíStřed	Střed potrubí
P15	SpodekMateriál2_Vnitřek	Materiál 2 – vnitřek – spodní strana
P16	SpodekMateriál2_Vnějšek	Materiál 2 – vnějšek – spodní strana
P17	SpodekMateriál1_Vnitřek	Materiál 1 – vnitřek – spodní strana
P18	SpodekMateriál1_Vnějšek	Materiál 1 – vnějšek – spodní strana
P19	Vrch, PříkopVnitřek	Vnitřní příkop
P20	Vrch, PříkopVnějšek	Vnější příkop
L1	PotrubíZásypSpodek	Spodní strana zásypu potrubí
L2, L4	PotrubíPodsyp	Podsyp potrubí
L3	VztažnýBod, PodtrubíPodsypSpodek	Spodní strana podsypu
L5	PotrubíZásypSpodek	Spodní strana zásypu
L6–L7	Potrubí
L8	PotrubíZásypMateriál_Vnitřek	Zásypový materiál potrubí – vnitřek
L9	PotrubíZásypMateriál_Vnějšek	Zásypový materiál potrubí – vnějšek
L10	SpodekMateriál2	Spodní strana materiálu 2
L11	PříkopMateriál2_Vnitřek	Příkop – materiál 2 – vnitřek
L12	PříkopMateriál2_Vnějšek	Příkop – materiál 2 – vnějšek
L13	SpodekMateriál1	Spodní strana materiálu 1
L14	PříkopSklonMateriál1_Vnitřek	Sklon příkopu – materiál 1 – vnitřek
L15	PříkopSklonMateriál2_Vnějšek	Sklon příkopu – materiál 1 – vnějšek
L16	Vrch, PříkopŠířka	Šířka příkopu
S1	PotrubíPodsyp	Podsyp potrubí
S2	PotrubíZásypMateriál	Zásypový materiál potrubí
S3	PříkopMateriál2	Příkop – materiál 2
S4	PříkopMateriál1	Příkop – materiál 1
