Tato podsestava vloží řešení projekce linie paty svahu, při kterém bude uplatněn typický sklon, pokud projekce linie paty svahu spadá do rozsahu hranic silničního pozemku.
Jestliže typický sklon nespadá do hranic silničního pozemku, použije se strmější sklon. Pokud ani strmější sklon nespadá do hranic silničního pozemku, může uživatel využít možnosti pro ovládání chování.
Připojení
Bod připojení je na vnitřní hraně první spojnice. Tato podsestava je obvykle připojena k hraně krajnice.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Odsazení ŘÁDKU od základny | +/- odsazení hranice silničního pozemku od základny | Numerický |
3,0 m 10,0 ft |
| Typický sklon násypu | Sklon násypu pro běžné použití | Numerický, kladný | 4 (:1) |
| Maximální sklon násypu | Sklon násypu, který se použije, pokud se linie paty svahu nachází mimo hranice silničního pozemku. | Numerický, kladný | 2 (:1) |
| Typický sklon výkopu | Sklon výkopu pro běžné použití | Numerický, kladný | 4 (:1) |
| Maximální sklon výkopu | Sklon výkopu, který se použije, pokud se linie paty svahu nachází mimo hranice silničního pozemku. | Numerický, kladný | 2 (:1) |
| Zachovat sklon | Určuje, co se má udělat, pokud sklon přesahuje hranice silničního pozemku. K dispozici jsou následující možnosti: Zachovat maximální sklon, přepsat maximální sklon | Seznam | Zachovat maximální sklon |
| Možnost zaoblení | Určuje zaoblení spojnice linie paty svahu v záchytném bodu. | Seznam možností: Žádné, Kruhové, Parabolické | Žádné |
| Zaoblení podle | Určuje parametr, který se použije pro zaoblení. | Seznam možností: Délka, Poloměr | Délka |
| Parametr zaoblení | Určuje hodnotu délky poloměru. | Numerický, kladný | 0,5 m |
| Mozaika zaoblení | Určuje počet nespojitých bodů na spojnicích zaoblení (max. 10 spojnic). | Numerické, kladné, celé číslo | 6 |
| Umístit výplňový materiál | Určuje umístění volitelného výplňového materiálu podél spojnic linie pat svahu. Na výběr máte možnosti Všechny spojnice nebo Žádné. | Řetězec | Žádné |
| Omezení sklonu 1 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 1 : 1 |
| Tloušťka materiálu 1 | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 12 palců |
| Název materiálu 1 | Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 2 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 2 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 6 palců |
| Název materiálu | Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa. | Řetězec | Rip Rap |
| Omezení sklonu 3 | Určuje limit sklonu, do kterého se umísťuje související výplňový materiál. | Sklon | 4 : 1 |
| Tloušťka materiálu | Určuje tloušťku výplňového materiálu. Tato tloušťka se měří kolmo ke spojnici. | Numerický, kladný | 4 palců |
| Název materiálu | Určuje název materiálu použitého pro výplň podél spojnic zemního tělesa. | Řetězec | Setá tráva |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
| Parametr | Typ | Stav |
|---|---|---|
| Odsazení ŘÁDKU | Může se použít k přepsání pevného Odsazení HSP a k navázání odsazení HSP na trasu odsazení. Pro jeho určení lze jako cílové objekty použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. | Volitelné |
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu Jako cíle pro určení tohoto povrchu lze použít následující typy objektů: povrchy. | Požadováno |
Výstupní parametry
| Parametr | Popis | Typ | Výchozí |
|---|---|---|---|
| Odsazení linie paty svahu | Odsazení bodu linie paty svahu | Numerický | Odsazení linie paty svahu |
| Výška linie paty svahu | Výška bodu linie paty svahu | Numerický | Výška linie paty svahu |
Chování
Tato podsestava se vloží vlevo od bodu připojení, pokud je pro odsazení hranice silničního pozemku zadána záporná hodnota nebo jestliže byla určena trasa odsazení hranice silničního pozemku, která se nachází na levé straně řídicí základny. Kladná hodnota parametru odsazení hranice silničního pozemku způsobí vložení linie paty svahu na pravou stranu. Záporná hodnota znamená vložení vlevo.
Existují tři logické případy pro tuto podsestavu, jak ukazují následující obrázky.

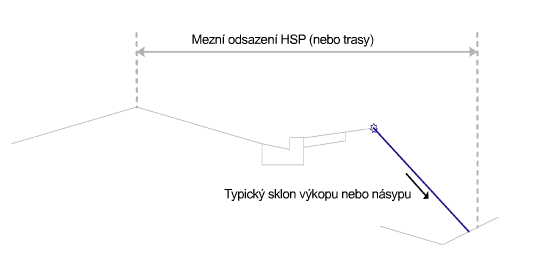

Následující obrázek ukazuje Případ 1.
Typický sklon linie paty svahu umožňuje, aby záchytný bod spadal do limitu odsazení stanoveného numerickou hodnotou nebo umístěním trasy.

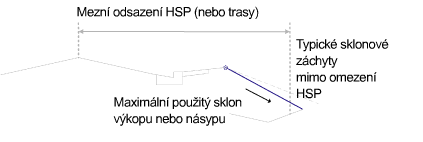

Následující obrázek ukazuje Případ 2.
Typický sklon linie paty svahu vyžaduje, aby záchytný bod spadal mimo limit odsazení stanoveného buď numerickou hodnotou, nebo umístěním trasy. Je-li vstupní parametr Zachovat sklon nastaven na možnost Zachovat maximální sklon, vzroste sklon na maximální hodnotu. V tomto bodu se maximální sklon zachová, a záchytný bod se bude nacházet mimo hranice silničního pozemku.

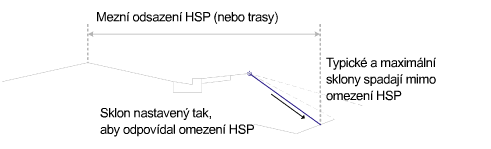

Následující obrázek ukazuje Případ 3.
Typický sklon linie paty svahu vyžaduje, aby záchytný bod spadal mimo limit odsazení stanoveného buď numerickou hodnotou, nebo umístěním trasy. Je-li vstupní parametr Zachovat sklon nastaven na možnost Přepsat maximální sklon, ignorují se omezení sklonu a záchytný bod se umístí v místě odsazení HSP.
Tak jako u všech podsestav napojení na terén jsou v rámci této podsestavy k dispozici ovládací prvky zaoblení a výplňového materiálu.
V aplikaci Autodesk Civil 3D 2010 a jejích předchozích verzích byl parametr Tloušťka materiálu měřen ve svislém směru. V aplikaci Autodesk Civil 3D 2011 a vyšších verzích se tento parametr měří kolmo ke spojnici. Jestliže tedy otevřete výkres, který obsahuje tyto podsestavy vytvořené v aplikaci Autodesk Civil 3D 2010 nebo starší, v aplikaci Autodesk Civil 3D 2011 nebo novější a přebudujete koridory, změní se tento parametr tak, aby bylo toto nové chování zohledněno. Všechny výkazy kubatur, kde je použita tato podsestava, budou aktualizovány tak, aby odrážely toto nové chování.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí všechny spojnice a použije hodnotu typického sklonu tak, jak určují vstupní parametry.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
| Bod, spojnice nebo tvar | Kódy | Popis |
|---|---|---|
| P1 | Napojení, Napojení_Výkop nebo Napojení_Násyp | Bod počátku svahování. PočátekSvahVýkop se použije, pokud spojnice linie paty svahu má sklon směrem nahoru; PočátekSvahNásyp se použije, pokud spojnice linie paty svahu má sklon směrem dolů. |
| P2 | LiniePatySvahu, LiniePatySvahu_Výkop nebo LiniePatySvahu_Násyp | Bod linie paty svahu |
| L1 | Povrch, Srovnávací rovina, LiniePatySvahu, LiniePatySvahu_Výkop, Sklon_Spojnice | Spojnice linie paty svahu pro příčný řez výkopu |
| L1 | Povrch, Srovnávací rovina, LiniePatySvahu, LiniePatySvahu_Násyp, Sklon_Spojnice | Spojnice linie paty svahu pro řez násypu |
Kódovací diagram
