Přehrada

Podsestava Přehrada vloží spojnice za účelem vytvoření reprezentace přehrady. Přítomen je postupový profil, který slouží k úpravě geometrie přehrady tak, aby odpovídala postupu.

Připojení

Bod připojení je ve středu přehrady.

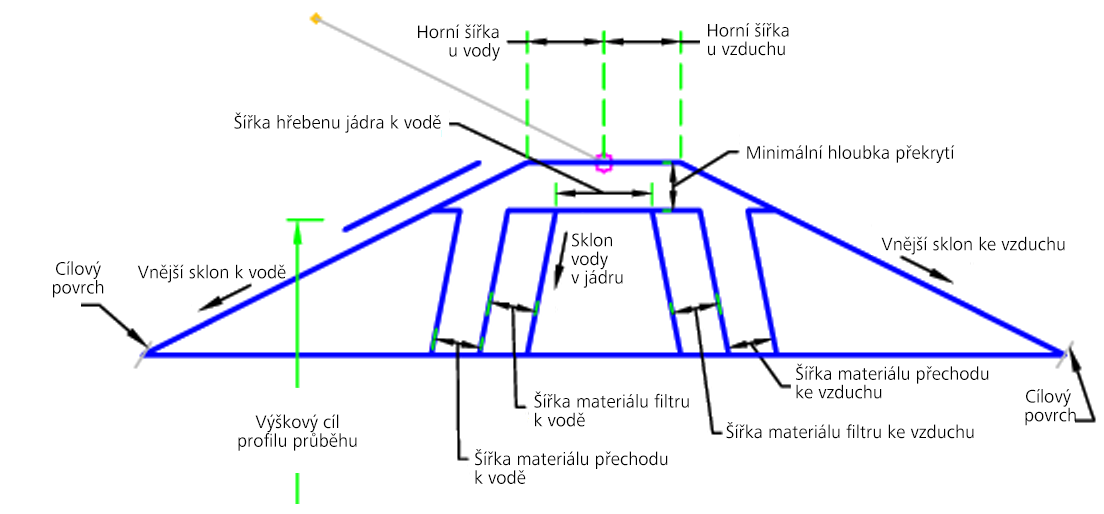

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Vnější sklon k vodě	Vnější sklon přehrady směrem k zadržované vodě	Sklon	2 ( : 1)
Vnější sklon ke vzduchu	Vnější sklon směrem od zadržované vody	Sklon	2 ( : 1)
Sklon vody v jádru	Sklon jádra přehrady směrem k zadržované vodě	Sklon	0.2 ( : 1)
Sklon jádra ke vzduchu	Sklon jádra přehrady směrem od zadržované vody	Sklon	0.2 ( : 1)
Tloušťka hřebenu jádra	Tloušťka jádra v horní části přehrady	Numerický, kladný	1,5 ft 0,45 m
Šířka hřebenu jádra k vodě	Šířka měřená od kontrolního bodu ke straně směřující k vodě	Numerický	2 ft 0,6 m
Šířka hřebenu jádra ke vzduchu	Šířka měřená od kontrolního bodu ke straně směřující ke vzduchu	Numerický	4 ft 1,2 m
Šířka materiálu přechodu ke vzduchu	Šířka materiálu přechodu mezi skalním násypem a jádrem směřujícím od zadržované vody	Numerický, kladný	2 ft 1,2 m
Šířka materiálu přechodu k vodě	Šířka materiálu přechodu mezi skalním násypem a jádrem směřujícím proti zadržované vodě	Numerický, kladný	2 ft 1,2 m
Šířka materiálu filtru k vodě	Šířka materiálu filtru směřujícího k zadržované vodě	Numerický, kladný	2 ft 1,2 m
Šířka materiálu filtru ke vzduchu	Šířka materiálu filtru směřujícího od zadržované vody	Numerický, kladný	2 ft 1,2 m
Odsazení materiálu vložky	Vzdálenost, o kterou by měla být vložka odsazena od finálního spádu, k zobrazení v příčných řezech	Numerický, kladný	0,25 ft 0,1 m
Horní šířka u vody	Šířka horní části přehrady měřená od referenčního bodu k zadržované vodě	Numerický, kladný	7,5 ft 2,2 m
Horní šířka u vzduchu	Šířka horní části přehrady měřená od referenčního bodu k protějšku zadržované vody	Numerický, kladný	7,5 ft 2,2 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch linie paty svahu přehrady	Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný
Profil postupu	Může se použít k zobrazení postupu přehrady na základě výšky výškového cíle. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Vytvoří se vnější spojnice linie paty svahu. Vnitřní struktura přehrady se vytvoří na základě vstupních parametrů. Dolní povrch přehrady je založen na povrchu linie paty svahu přehrady.

Pokud je přítomný profil postupu, vypočítají se tvary na základě výšky postupu. Výška se použije jako povrch úrovně.

Operace režimu návrhu

V režimu rozvržení tato podsestava zobrazí přehradu na základě zadaných vstupních parametrů s výškou 20 ft (6 m).

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	HorníStřed	Horní střed přehrady
P2	HorníPravé	Horní pravá část přehrady
P3–P12	Přehrada	Přehrada
P13	HorníLevé	Horní levá část přehrady
L4–L10	RefPovrch
S1	Skalní násyp
S2	PřechodMateriál
S3, S5	FiltrMateriál
S4	Tvárník
S6	Skalní násyp

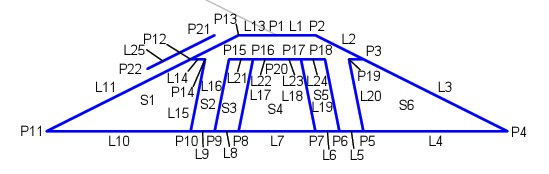

Kódovací diagram
