OznačenýBod

Tato podsestava se používá k označení existujícího bodu v šabloně typických řezů názvem.

To se obvykle dělá proto, aby jiné podsestavy mohly později vložit spojnice, které se připojují zpět k tomuto bodu (například NapojeníNaOznačenýBod). Bod připojení je bod, který je označený. K tomuto označenému bodu lze přidat uživatelsky definované kódy bodů.

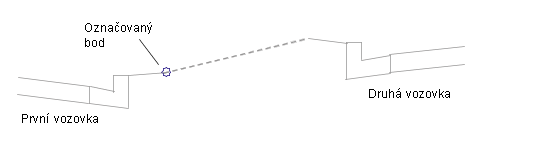

V příkladu uvedeném dole jsou dvě silnice s nezávislými profily. Jakmile se vytvoří spojnice pro první silnici, bod na levé vnější hraně se označí. Později, po vytvoření spojnice pro druhou silnici je možné vložit spojnici z pravé vnější hrany zpět do označeného bodu.

Poznámka:

Jestliže použijete podsestavu OznačenýBod s podsestavou NapojeníNaOznačenýBod, je pro správné fungování (kreslení) podsestavy NapojeníNaOznačenýBod nezbytné, aby se na kartě Konstrukce v části Vlastnosti šablony typických řezů nacházela pod podsestavou OznačenýBod. Jestliže se na kartě Konstrukce nenachází podsestava NapojeníNaOznačenýBod pod podsestavou OznačenýBod, měli byste na kartě Konstrukce vybrat název skupiny podsestav, poté kliknout pravým tlačítkem a pomocí příkazu Posunout nahoru dosáhnout toho, aby se v seznamu nacházela podsestava OznačenýBod nad podsestavou NapojeníNaOznačenýBod.

Připojení

Název označeného bodu se umístí do bodu připojení.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Název bodu	Název, kterým se má označit bod připojení	Řetězec	Žádné
Kódy bodů	Zadat kódy bodů v tomto místě podle potřeby, oddělené čárkou, je-li jich více	Řetězec	Označený Bod

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Název se přiřadí ke zvolenému bodu připojení Na tento bod je možné odkazovat podle názvu v podsestavách, které byly do šablony typického příčného řezu přidány později.

Operace režimu návrhu

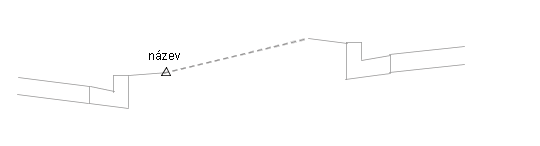

V režimu návrhu tato podsestava nakreslí symbol trojúhelníku v místě označeného bodu a uvede popisek označeného bodu nad bodem.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Označený Bod	Kód označeného bodu

Kódovací diagram

Žádné.
