Tato podsestava vloží Zpevněnou krajnici s ochrannou vrstvou rozšířenou do bodu linie paty svahu.
Připojení
Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Výška linie paty svahu |
Numerický |
- 2.452 |
|
|
Odsazení linie paty svahu |
Numerický |
15.889 | |
|
Sklon linie paty svahu |
Hodnota pevného sklonu spojnice linie paty svahu v případě použití možnosti Zachovat sklon. |
Numerický, kladný |
4 ( : 1) |
|
Strana |
Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení. |
Levá/Pravá |
Pravá |
|
Šířka krajnice |
Šířka od bodu připojení do bodu počátku svahování krajnice |
Numerický |
2,4 m 8,0 ft |
|
Použití sklonu naklopení vozovky |
Určuje použití sklonu ze specifikace klopení definované na trase základny. |
Seznam voleb:
|
Ne |
| Směr sklonu krajnice |
Určuje, zda je sklon krajnice od vrcholu střechovitého sklonu vozovky nebo směrem k němu |
Seznam voleb:
|
Od vrcholu střechovitého sklonu vozovky |
|
Výchozí sklon krajnice |
Výchozí sklon krajnice, není-li zadán sklon klopení vozovky. |
Numerický, spád |
-6.000% |
| Typ linie paty pláně vozovky | Zvolí, zda se má zachovat spojnice linie paty svahu na pevný sklon s proměnnou šířkou, nebo zachovat pevnou šířku s proměnným sklonem | Seznam voleb: a) Zachovat sklon, upravit šířku, b) Zachovat šířku, upravit sklon | Zachovat sklon, upravit šířku |
|
Sklon / Šířka linie paty svahu |
Hodnota pevného sklonu (x : 1) nebo pevné šířky spojnice linie paty svahu, která se použije v případě výběru možnosti „zachovat sklon“ nebo „zachovat šířku“. |
Numerický, kladný |
4 ( : 1) |
|
Pláń– použít klopení vozovky |
Určuje, že pro sklon spodní vrstvy podkladu má být použit sklon klopení vozovky. |
Seznam voleb: a) Sklon vnější krajnice, b) Sklon vnitřní krajnice, c) Ne |
Sklon vnější krajnice |
|
Výchozí sklon pláně |
Výchozí sklon spodní vrstvy podkladu, není-li zadán sklon klopení vozovky. |
Numerický, spád |
-6.000% |
|
Prodloužení vrstvy Kryt1 |
Šířka, o kterou se vrstva Kryt1 prodlouží za bod počátku svahování krajnice. Spodní část vrstvy Kryt1 se nemůže rozšířit za boční svah krajnice. |
Numerický, kladný |
0.0 |
|
Prodloužení vrstvy Kryt2 |
Šířka, o kterou se vrstva Kryt2 prodlouží za bod počátku svahování krajnice. Měla by být rovna nebo větší než Prodloužení Kryt1. Vrstva Kryt2 se nemůže rozšířit za boční svah krajnice. |
Numerický, kladný |
0.0 |
|
Prodloužení základny |
Šířka, o kterou se spodní podkladní vrstva prodlouží za bod počátku svahování krajnice. Měla by být rovna nebo větší než prodloužení Kryt2. Spodní podkladní vrstva vrstva se nemůže prodloužit za boční svah krajnice. |
Numerický, kladný |
0.0 |
|
Hloubka vrstvy Kryt1 |
Hloubka mezi konečným spádem a Krytem1 (nula pro vynechání) |
Numerická, nezáporná |
0,025 m 0,083 ft |
|
Hloubka vrstvy Kryt2 |
Hloubka mezi Krytem1 a Krytem2 (nula pro vynechání) |
Numerická, nezáporná |
0,025 m 0,083 ft |
|
Základní hloubka |
Hloubka mezi Krytem2 a Základnou (nula pro vynechání) |
Numerická, nezáporná |
0,100 m 0,333 ft |
|
Hloubka pláně |
Hloubka ochranné vrstvy v bodu připojení (nula pro vynechání) |
Numerická, nezáporná |
0,300 m 1,000 ft |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Typ přiřazení |
Stav |
|---|---|---|
|
Šířka krajnice |
Může se použít k přepsání pevné šířky krajnice a k navázání hrany krajnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Sklon linie paty svahu |
Sklon spojnice linie paty svahu |
Numerický |
|
Odsazení linie paty svahu |
Odsazení bodu linie paty ochranné vrstvy |
Numerický |
|
Výška linie paty svahu |
Výška bodu linie ochranné vrstvy |
Numerický |
|
Šířka krajnice |
Šířka zpevněné krajnice |
Numerická |
| Sklon krajnice |
Sklon zpevněné krajnice |
Numerický |
Chování

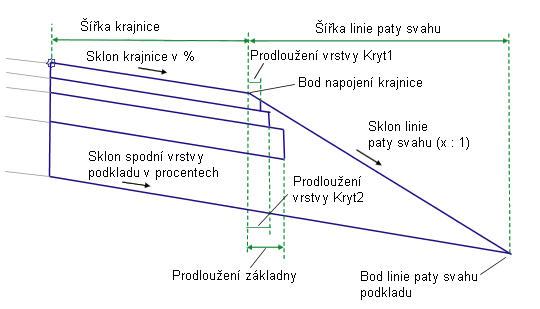

Upravený terén krajnice se vloží pro danou šířku krajnice a sklon krajnice v procentech směrem od bodu připojení a spojnice podkladu se vloží od odsazení bodu připojení počínaje v hloubce podkladu pod upraveným terénem.
Spojnice linie paty svahu krajnice se může vložit buď s pevným sklonem (Zachovat sklon linie paty svahu = Ano), nebo s pevnou šířkou Zachovat sklon linie paty svahu = Ne). Jestliže se použije pevný sklon, spojnice linie paty svahu se vede od vnější hrany krajnice, až protne spojnici podkladu. V opačném případě se ochranná vrstva vede pro šířku linie paty svahu za vnější hranu krajnice a spojnice linie paty svahu se připojí na konec podkladu.
Spojnice povrchů Kryt1, Kryt2 a Podklad se vloží rovnoběžně na upravený terén s danými hloubkami. Jestliže hodnoty prodloužení vrstvy jsou nenulové, každá vrstva se prodlouží na danou vzdálenost za bod počátku svahování krajnice. Jestliže je vrstva prodloužena za sklon linie paty svahu, vrstva se ukončí v průsečíku sklonu linie paty svahu. Každá vrstva by měla být stejně široká nebo širší než vrstva nad ní.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice zahrnující krajnici pro vozovku se základním střechovitým sklonem. Jestliže se položky Sklon krajnice v procentech a Sklon spodní vrstvy podkladu v procentech zadají jako numerické hodnoty, spojnice se zobrazí se zadanými hodnotami sklonů. V opačném případě se použijí výchozí sklony -6 %.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Typ |
Kód |
Popis |
|---|---|---|
|
P2 |
HranZpevKraj |
Hrana zpevněné krajnice, upravený terén |
|
P4 |
HranZpevKrajKryt1 |
Hrana zpevněné krajnice na vrstvě Kryt1 |
|
P13 |
HranZpevKrajKryt2 |
Hrana zpevněné krajnice na vrstvě Kryt2 |
|
P7 |
HranZpevKrajPodklad |
Hrana zpevněné krajnice na Podkladu |
|
P11 |
Pláň&Svah |
Bod linie paty svahu pláně |
|
L1, L2 |
Top, Pave |
Zpevněný upravený terén |
|
L4 |
Pave1 |
|
|
L8 |
Pave2 |
|
|
L12 |
Podklad |
|
|
L15 |
Pláň RefPovrch |
|
|
L14 |
Povrch, NezpKraj |
Nezpevněný upravený terén |
|
Další spojnice |
Jak je uvedeno níže |
Nezpevněný upravený terén |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Podklad |
|
|
S4 |
Pláň |

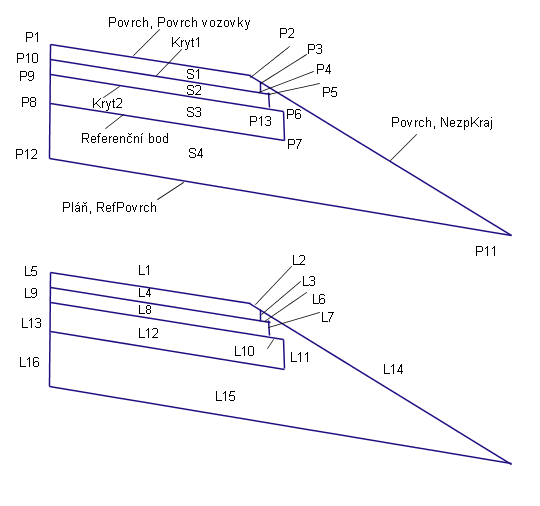

Kódovací diagram
