Tato podsestava je obecným nástrojem pro připojení spojnice od bodu připojení do daného odsazení a výšky.
Trasa může být náhradou za odsazení a výška lze nahradit profilem.

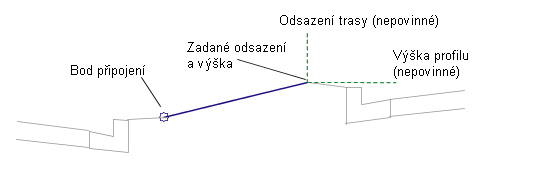

Připojení
Bod připojení je na začátku spojnice. Směr spojnice je dán umístěním zadaného odsazení a výšky ve vztahu k bodu připojení.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Odsazení od základny |
+/- odsazení konce spojnice Pokud pro tento parametr stanovíte kladnou hodnotu, bude tato podsestava vložena na pravou stranu koridoru nebo řídicí základny. Záporná hodnota znamená vložení na levou stranu. Další informace získáte v části „Vložení podsestav na pravou nebo levou stranu koridoru“ v kapitole Koridory v Uživatelské příručce k aplikaci Autodesk Civil 3D. |
Numerický |
3.0 m 10.0 ft |
|
Výška |
Výška v konci spojnice |
Numerický |
0.0 |
|
Kódy bodů |
Seznam kódů povrchu, které se mají přiřadit k vnější hraně spojnice |
Čárkou oddělovaný řetězec |
P2 |
|
Kódy spojnic |
Seznam kódů, které se přiřazují ke spojnici |
Čárkou oddělovaný řetězec |
Povrch, RefPovrch |
|
Vynechat spojnici |
Tento parametr přidá nebo odebere spojnici povrchu. |
Ano / Ne |
Ne |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
|
Odsazení |
Může se použít k přepsání pevného odsazení a k navázání konce spojnice na trasu odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
|
Výška |
Může se použít k přepsání pevné výšky a k navázání konce spojnice na profil. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření. |
Volitelné |
Výstupní parametry
|
Parametr |
Popis |
Typ |
|---|---|---|
|
Počáteční odsazení |
+/- odsazení začátku spojnice |
Numerický |
|
Počáteční výška |
Výška počátku spojnice |
Numerický |
|
Koncové odsazení |
+/- odsazení konce spojnice |
Numerický |
|
Koncová výška |
Výška konce spojnice |
Numerický |
Chování
Spojnice se přidá od bodu připojení do daného odsazení a výšky.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí horizontální spojnici s použitím daných vstupních parametrů Odsazení jako šířky.
Kódy bodů, spojnic a tvarů
Žádné.

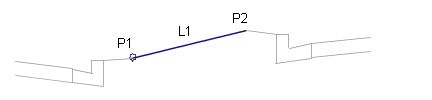

Kódovací diagram
