BočníPříkopSKrytem

Tato podsestava vytvoří stavební objekt příkopu, který se přidá buď na pravou, nebo na levou stranu šablony typických řezů.

Volitelně může tato podsestava přidat spojnice linie paty svahu na každou stranu stavebního objektu.

Připojení

Bod připojení je nejvzdálenější vnitřní bod na spojnici zemního tělesa před stavebním objektem příkopu. Jestliže se spojnice zemního tělesa vynechají, bod připojení je nejvzdálenější vnitřní bod vnitřní stěny.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá / Pravá	Pravá
Hloubka příkopu	Hloubka příkopu uvnitř	Numerický, kladný	2,0 ft 0,6 m
Spodní šířka	Šířka dna příkopu	Numerický, kladný	1,0 ft 0,3 m
Horní šířka	Otvor příkopu u krytu	Numerický, kladný	2,0 ft 0,6 m
Mezera poklopu	Mezera mezi stranami krytu a vnitřními stěnami	Numerický, kladný	0ft 0m
A1	Tloušťka horní části vnitřní stěny u krytu	Numerický, kladný	0,45ft 0,15 m
B1	Tloušťka vnitřní stěny stavebního objektu příkopu	Numerický, kladný	0,6ft 0,2 m
C1	Hloubka poklopu uvnitř	Numerický, kladný	0,6 ft 0,2 m
D	Hloubka lože dna příkopu	Numerický, kladný	0,6 ft 0,2 m
Šířka vnitřní lavičky	Šířka (volitelné) vnitřní svahové lavičky. Zadejte hodnotu NULA, není-li žádná lavička	Numerický, kladný	1,5 ft 0,5 m
Spád vnitřní lavičky	Příčný spád (volitelné) vnitřní svahové lavičky. Měří se směrem od hrany příkopu a kladný sklon znamená, že lavička se od příkopu zvedá	Numerický, typ Spád	4%
F1	(Volitelná) šířka spojnice vnitřního zářezového svahu. Zadejte hodnotu NULA, není-li žádná spojnice zářezového svahu	Numerický	1,0 ft 0,3 m
G1	Sklon (volitelné) spojnice vnitřního zářezového svahu. Měří se směrem od stavebního objektu příkopu a kladný sklon znamená, že se od počátečního bodu zvedá	Numerický, typ Sklon	1:1
A2	Tloušťka horní části vnější stěny u krytu	Numerický, kladný	0,45 ft 0,15 m
B2	Tloušťka vnější stěny stavebního objektu příkopu	Numerický, kladný	0,6 ft 0,2 m
C2	Hloubka poklopu vně	Numerický, kladný	0,45 ft 0,15 m
E	Hloubka bodu napojení, kde je umístěn počátek spojnice vnější lavičky / zářezového svahu	Numerický, kladný	0 ft 0 m
Šířka vnější lavičky	Šířka (volitelné) vnější svahové lavičky. Zadejte hodnotu NULA, není-li žádná lavička	Šířka vnější lavičky	3,5ft 1,1m
Spád vnější lavičky	Příčný spád (volitelné) vnější svahové lavičky. Měří se směrem od hrany příkopu a kladný sklon znamená, že lavička se od příkopu zvedá	Spád vnější lavičky	4%
F2	(Volitelná) šířka spojnice vnějšího zářezového svahu. Zadejte hodnotu NULA, není-li žádná spojnice zářezového svahu	Numerický, kladný	0.3
G2	Sklon (volitelné) spojnice vnějšího zářezového svahu. Měří se směrem od stavebního objektu příkopu a kladný sklon znamená, že se od počátečního bodu zvedá	Numerický, typ Sklon	1 : 1

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

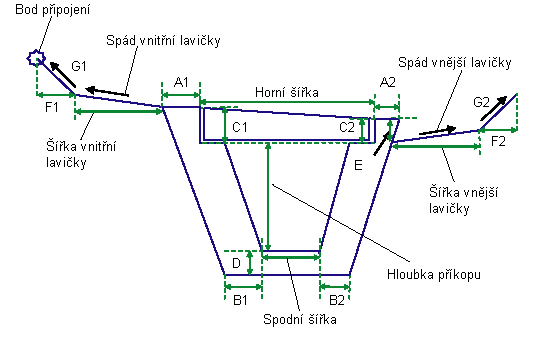

Tato podsestava vytvoří tvar pro stavební objekt příkopu, jak je ukázáno na obrázku nahoře. Chcete-li vynechat spojnice linie paty svahu a svahové lavičky, zadejte příslušné parametry šířky nulové.

Operace režimu návrhu

V režimu návrhu se tato podsestava nakreslí tak, jak je definována pomocí vstupních parametrů, počínaje od bodu připojení.

Kódy bodů, spojnic a tvarů

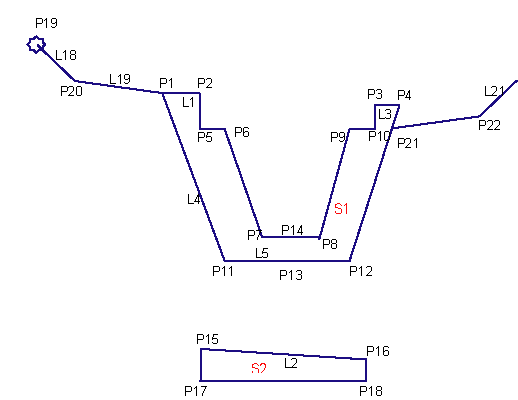

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kódy	Popis
P1	HranPříkopVnitřní
P1, P4	PříkopRub
P2, P3	PříkopLícPříruba
P15, P16	PoklopPovrch	L2 je definován těmito dvěma body
P21	DosypávkaZaPříkopem
P23	HranPříkopVnější
L18, L19, L20, L21	Povrch, RefPovrch
L1, L2, L3	Povrch
L4, L5, L6	RefPovrch
S1	Příkop	Plocha tvaru stavebního objektu příkopu
S2	Poklop	Plocha stavebního objektu poklopu
