ObrubníkyAPWA

Podsestava ObrubníkyAPWA vloží spojnice pro standardní tvar betonového obrubníku a rigolu s podkladem. Kóty obrubníku a rigolu jsou založeny na standardních půdorysech APWA pro konstrukci veřejných prací, edice 2012.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

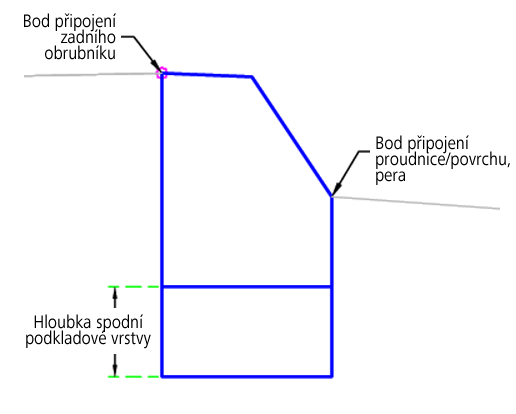

Obrubníky APWA A1–6 a A1–8

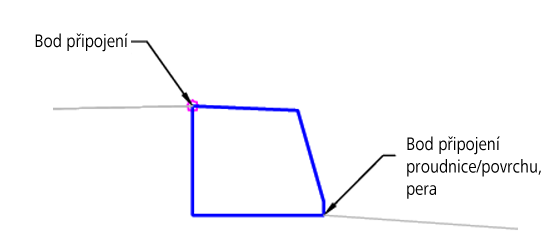

Obrubníky APWA A3–6 a A3–8

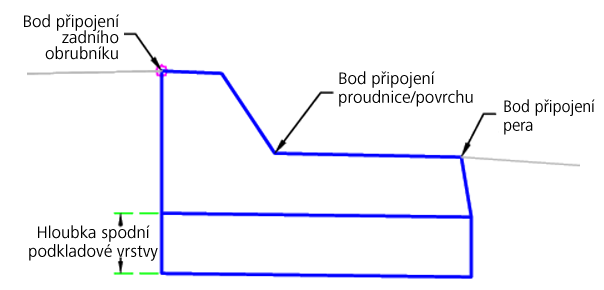

Obrubníky APWA B1–6

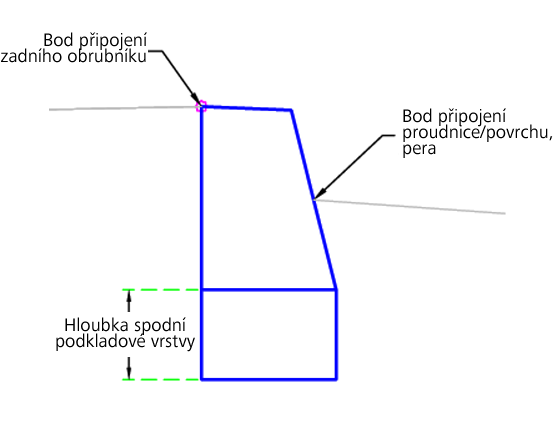

Obrubníky APWA B2–6

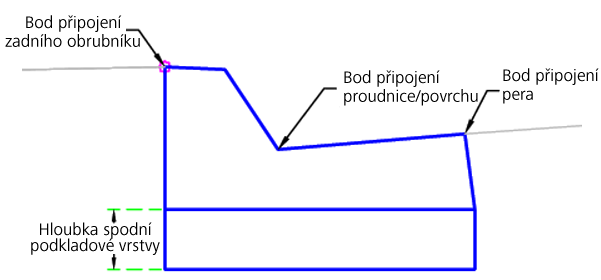

Obrubníky APWA B3–6

Obrubníky APWA C1–6 a C1–8

Obrubníky APWA C2–6

Obrubníky APWA D1–6 a D1–8

Obrubníky APWA A2–6 a A2–8

Připojení

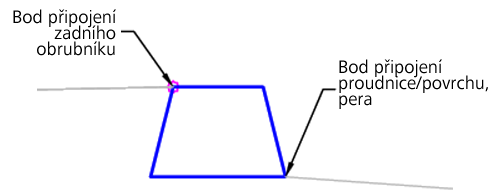

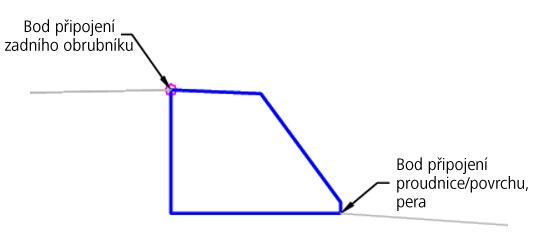

Bod připojení je v bodu připojení rigolu, zadní části obrubníku nebo na ploše obrubníku.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana

Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.

Levá / Pravá

Pravá

Typ obrubníku Určuje obrubník, který se má použít. A1–6 / A1–8 / A2–6 / A2–8 / A3–6 / A3–8 / D1–6 / D1–8 / C1–6 / C1–8 / B1–6 / B2–6 / B3–6 / D2–6 / C2–6 A1–6
Bod připojení Určuje místo bodu připojení obrubníku. Pero / ZadníObrubník / Proudnice-Povrch

10.0 ft

3.0 m

Hloubka pláně Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu. Numerický, kladný

0.5 ft

0,150 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Spojnice obrubníku a rigolu se vloží na základě hodnot uložených v podsestavě. Všechny kóty jsou kladné nenulové hodnoty. Pokud se zadá nenulová hloubka podkladu, hladina podkladu se nevloží. Hladina podkladu uzavírá spodek zadní části obrubníku.

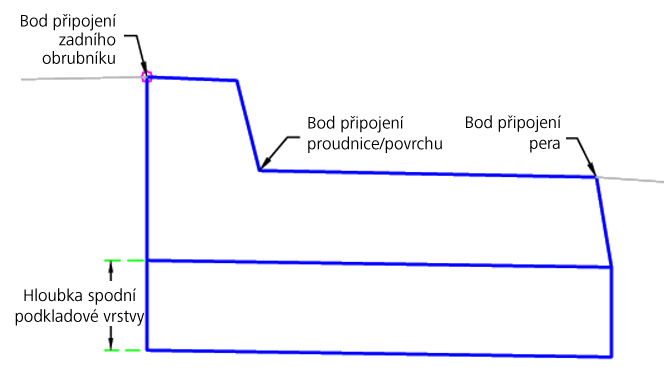

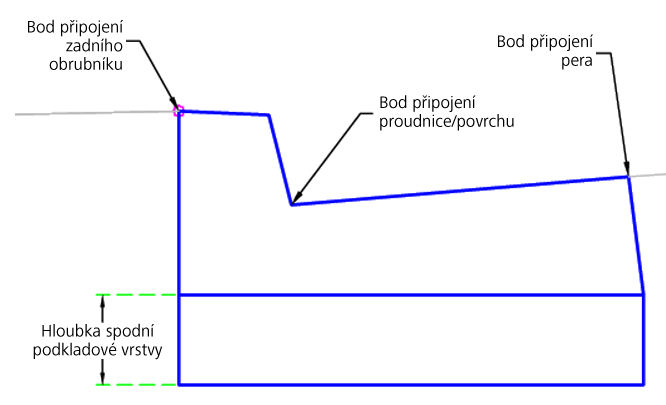

Tato podsestava vytvoří tvar pro vybraný obrubník, obrubník a rigol nebo obrubník povrchu s bodem připojení buď (a) na vnitřní hraně rigolu (nebo pera), (b) v zadní části obrubníku, nebo (c) na proudnici (nebo povrchu) obrubníku nebo rigolu.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí komponentu obrubníku a rigolu na základě zadaných vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1 HranObrubníkRub Podložní část obrubníku
P2 HranObrubníkHorní Horní část obrubníku
P3 DnoRigol Bod proudnice rigolu nebo povrch dokončení
P4 PřipojObrubník Bod přípojení rigolu
L1–L3 Povrch, Obrubník Upravený terén na obrubníku a rigolu
L4 – L6 Obrubník
L7 ObrubníkSpodek, Srovnávací rovina
L10 Pláň, RefPovrch
S1 Obrubník Betonová oblast obrubníku a rigolu
S2 Pláň

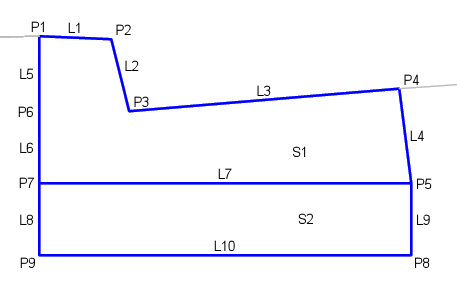

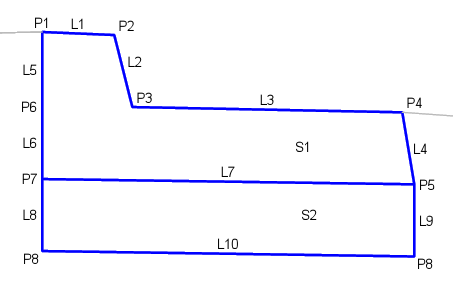

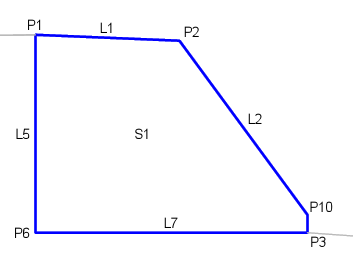

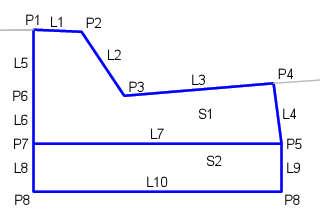

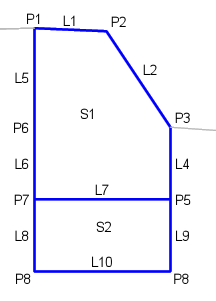

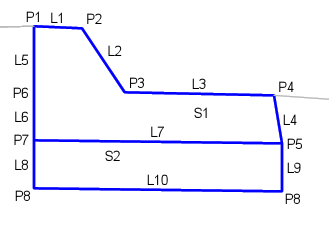

Kódovací diagram
