MediánSnížený

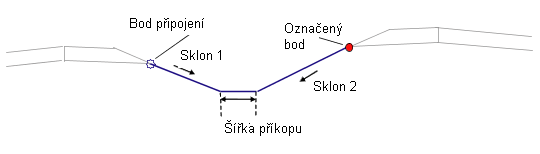

Tato podsestava vytvoří příčný řez sníženého středního dělicího pásu mezi bodem připojení a dříve pojmenovaným označeným bodem.

Jestliže připojujete bod, který zatím nebyl označen, použijte nejdříve podsestavu OznačenýBod.

Připojení

Bod připojení je na vnější hraně buď levého, nebo pravého sklonu příkopu středního dělicího pásu, a dříve definovaný označený bod musí být na opačné vnější hraně. Nezáleží na tom, který bod je vlevo nebo vpravo od druhého bodu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Název označeného bodu	Název dříve definovaného označeného bodu	Řetězec	Žádné
Sklon 1	Sklon (x : 1) spojnice směřující dovnitř od bodu připojení	Numerický	-4 ( : 1)
Sklon 2	Sklon (x : 1) spojnice směřující dovnitř od označeného bodu	Numerický	-4 ( : 1)
Zachovat sklony příkopu	V případech, kdy body horní části sklonu příkopu jsou v nestejných výškách, se provede volba, zda se mají zachovat boční svahy příkopu a poloha příkopu se posune, nebo zda se má příkop zachovat ve středu a upraví se sklon na vyšší straně.	Seznam voleb	Zachovat boční svahy příkopu, posunout příkop ze středu
Šířka příkopu	Šířka spodní části příkopu se středním dělicím pásem (nula pro příkopu tvaru V)	Numerický, kladný	0,6 m 2 ft

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Cílové parametry: Žádné.

Výstupní parametry

Žádné.

Chování

Umístění bodu připojení a označeného bodu jsou zadána. Označený bod může být buď vlevo nebo vpravo od bodu připojení. Spojnice směřují dovnitř se Sklonem 1 od bodu připojení a se Sklonem 2 od označeného bodu, až se protnou. Je-li zadána šířka příkopu, horizontální spojnice spodní části příkopu se vloží do protínajících bočních sklonů.

Sklony příkopu

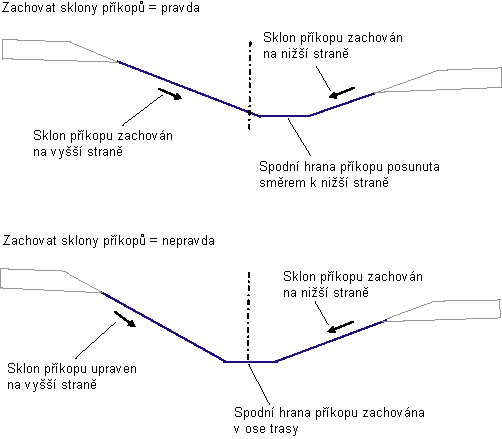

Horní část sklonů příkopu může být v různých výškách na levé a pravé straně, což vede ke vzniku asymetrického příkopu. Jsou dvě možnosti, jak řešit tuto situaci. Jestliže pole Zachovat sklony příkopu má hodnotu Ano, hodnoty Sklon 1 a Sklon 2 se na obou stranách zachovají a posune se spodní část příkopu od středové osy směrem k nižší straně. Je-li hodnota Ne, spodní část příkopu se vycentruje kolem odsazení středového bodu mezi horními částmi sklonu, daný sklon se zachová na nižší straně a odpovídajícím způsobem se upraví sklon na vyšší straně.

Podpora osy otáčení klopení vozovky

Tato podsestava se používá u všech metod úpravy osy otáčení.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P2	HranPříkopStředDělPásLevá	Levá hrana příkopu středního dělicího pásu
P3	HranPříkopStředDělPásPravá	Pravá hrana příkopu středního dělicího pásu
L1 – L3	Povrch RefPovrch	Upravený terén na nezpevněné krajnici a spojnice středního dělicího pásu

Operace režimu návrhu

V režimu návrhu tato podsestava vypočte a zobrazí spojnici středního dělicího pásu na základě zadaných vstupních parametrů a relativního umístění bodu připojení a označeného bodu.

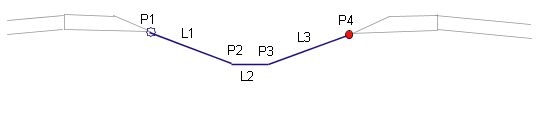

Kódovací diagram
