ChodníkSklonyAPodklad

Připojení

Bod připojení je na vnitřní hraně vnitřního bulváru. Podsestava ChodníkSklonyAPodklad se obvykle připojuje k podloží obrubníku nebo hraně zpevněné vozovky.

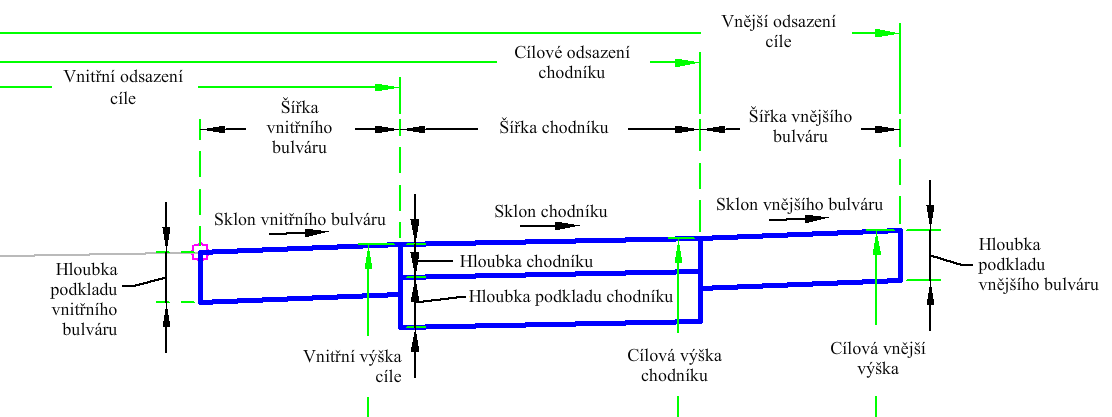

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí hodnota
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Šířka vnitřního bulváru	Šířka vnitřního travnatého bulváru	Numerický, kladný	4 ft 1,2 m
Sklon vnějšího bulváru	Šířka vnějšího travnatého bulváru	Numerický, kladný	0,5 ft 0,15 m
Hloubka podkladu chodníku	Hloubka ke spodní vrstvě podkladu pod chodníkem. Není-li podklad, použijte nulu.	Numerický, kladný	0,5 ft 0,15 m
Hloubka podkladu vnitřního bulváru	Hloubka podkladu vnitřního travnatého bulváru	Numerický, kladný	0,5 ft 0,15 m
Hloubka chodníku	Hloubka chodníku	Numerický, kladný	0,333 ft 0,10 m
Sklon vnějšího bulváru	Sklon vnějšího bulváru v procentech	Numerický	4 (%)
Sklon chodníku	Sklon chodníku v procentech	Numerický	2 (%)
Sklon vnitřního bulváru	Sklon vnitřního bulváru v procentech	Numerický	4 (%)
Šířka vnějšího bulváru	Šířka vnějšího bulváru	Numerický, kladný	2 ft 0,6 m
Šířka chodníku	Šířka chodníku	Numerický, kladný	5 ft 1,5 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Šířka vnitřního bulváru	Může se použít k přepsání pevné šířky vnitřního bulváru a k navázání vnitřní hrany chodníku na odsazenou trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška vnějšího bulváru	Může se použít k přepsání sklonu vnějšího bulváru a k navázání vnější hrany vnějšího bulváru na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Šířka vnějšího bulváru	Může se použít k přepsání pevné šířky vnějšího bulváru s trasou odsazení. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelný
Výška chodníku	Může se použít k přepsání sklonu chodníku a k navázání vnější hrany chodníku na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Šířka chodníku	Může se použít k přepsání pevné šířky chodníku a k navázání vnější hrany chodníku na odsazenou trasu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška vnitřního bulváru	Může se použít k přepsání sklonu vnitřního bulváru a k navázání vnější hrany vnitřního bulváru na výšku profilu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Spojnice vnitřního travnatého pásu a vnějšího travnatého bulváru se vloží směrem od bodu připojení s daným sklonem. Travnaté pásy je možné vynechat zadáním nulové šířky.

Volitelně lze připojením k odsazeným trasám získat různé šířky prvků. Navázáním na odsazené profily lze také odvodit příčné sklony.

Operace režimu návrhu

V režimu návrhu tato podsestava zobrazí spojnice tvořící bulváry, chodník a podklad.

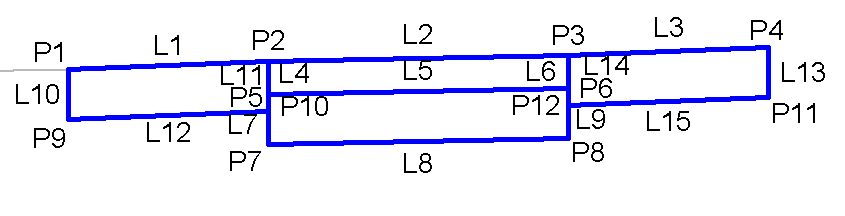

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch
P2	Chodník_Vnitřní, Vrch	Vnitřní chodník
P3	Chodník_Vnější, Vrch	Vnější chodník
P4	VnějšíBodKód, Vrch	Kód vnějšího bodu
P5	Chodník_VztažnýBod, SpodekBeton	Vztažný bod chodníku, spodní strana betonu
P6	Chodník, SpodekBeton	Spodní strana betonu
P7, P8	Chodník_Podklad	Podklad chodníku
P9, P10	VnitřníPodkladHloubka	Hloubka vnitřního podkladu
P11, P12	VnějšíPodkladHloubka	Hloubka vnějšího podkladu
L1	Vrch
L2	Vrch, Chodník
L3	Vrch
L5, L6	Chodník, VztažnýBod
L7	Chodník
L8, L10, L13, L14	Podklad, VztažnýBod
L9	Chodník_Podklad	Podklad chodníku
L11	VnitřníPodkladHloubka	Hloubka vnitřního podkladu
L12	VnitřníPodklad, VztažnýBod	Vnitřní podklad
L15	VnějšíPodkladŠířka	Šířka vnějšího podkladu
S1	Chodník
S2, S3	PodkladKvětináč	Podklad – květináč
S4	Podklad
