PříčnýRigol

Podsestava PříčnýRigol vloží spojnice za účelem vytvoření příčného rigolu umístěného na křižovatce.

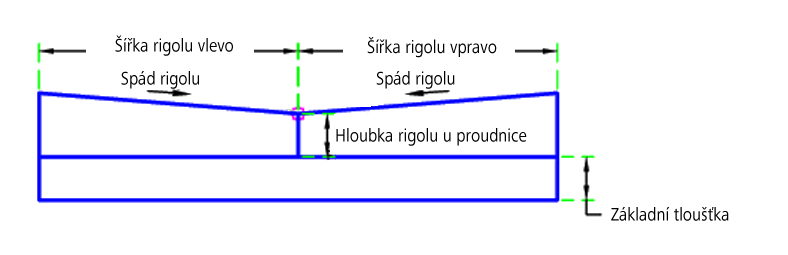

Případ 1: obojí

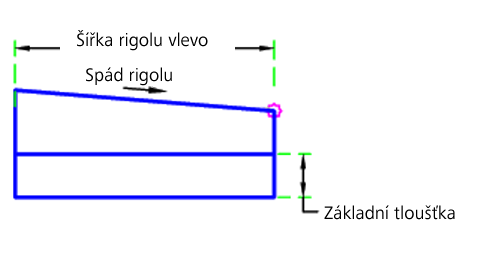

Případ 2: vlevo

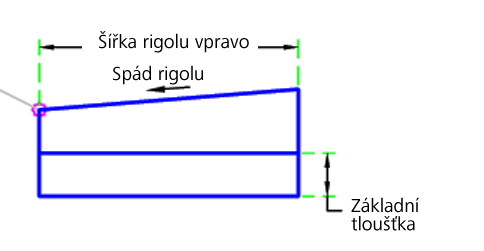

Případ 3: vpravo

Připojení

Bod připojení je na proudnici příčného rigolu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Kompozice rigolu	Určuje, zda se vytvoří vlevo, vpravo nebo obojí.	Obojí / Vlevo / Vpravo	Oba
Základní tloušťka	Tloušťka základny pod rigolem	Numerický, kladný	0,5 ft 0,15 m
Hloubka rigolu u proudnice	Hloubka rigolu u proudnice	Numerický, kladný	0,5 ft 0,15 m
Spád rigolu	Spád rigolu	Numerický	8 (%)
Šířka rigolu vlevo	Šířka rigolu vlevo	Numerický, kladný	3 ft 0,9 m
Šířka rigolu vpravo	Šířka rigolu vpravo	Numerický	3 ft 0,9 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Výška hrany vpravo	Může se použít k přepsání výšky pravé hrany příčného rigolu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Výška hrany vlevo	Může se použít k přepsání levé strany. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný
Odsazení hrany vlevo	Může se použít k přepsání výšky levé hrany příčného rigolu. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Odsazení hrany vpravo	Může se použít k přepsání šířky příčného rigolu vpravo. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Spojnice rigolu se vloží na základě vstupních parametrů. Cíle mohou přepsat vnější hranu příčného rigolu na levé i pravé straně. Pokud je základní tloušťka větší než 0, základna se vytvoří pod příčným rigolem.

Operace režimu návrhu

V režimu rozvržení tato podsestava zobrazí komponenty příčného rigolu na základě zadaných vstupních parametrů.

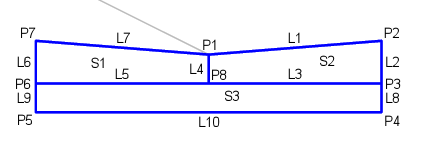

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	FL	Proudnice
P2, P7	RigolHrana	Hrana rigolu
P3, P6	Hrana_Srovnávací rovina	Spodek hrany příčného rigolu
P4, P5	Základna_Srovnávací rovina	Spodek základny
P8	FL_Srovnávací rovina	Srovnávací rovina u proudnice
L1, L7	Povrch, Rigol	Horní část příčného rigolu
L3, L5	Rigol, Srovnávací rovina	Spodek rigolu
L10	Podklad, VztažnýBod	Spodek základny
S1, S2	Okap	Betonový rigol
S3	Podklad	Podklad
