ZákladníLavičkaSPřehloubením

Podsestava ZákladníLavičkaSPřehloubením vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s lavičkami, které se podle potřeby opakují.

Můžete určit maximální výšku hrany paty svahu, a pokud je vertikální vzdálenost mezi bodem vložení a cílovým povrchem větší než zadaná maximální výška hrany paty svahu, je provedeno stupňovité svahování s použitím zadané výšky, sklonu, spádu a šířky lavičky. Tato operace se opakuje, dokud není nalezen cílový povrch.

Jakmile je nalezen cílový povrch, je na vrchní straně, kde se hrana paty svahu setkává s cílovým povrchem, použita šířka přehloubení. Jestliže je vertikální vzdálenost mezi bodem vložení a cílovým povrchem menší než maximální výška hrany paty svahu, ke stupňovitému svahování ani k umístění spojnice hrany paty svahu nedojde.

Pokud není cílový povrch ani po zadaném počtu opakování této operace nalezen, použije podsestava nakonec spojnici hrany paty svahu tak, aby bylo dosaženo cílového povrchu.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

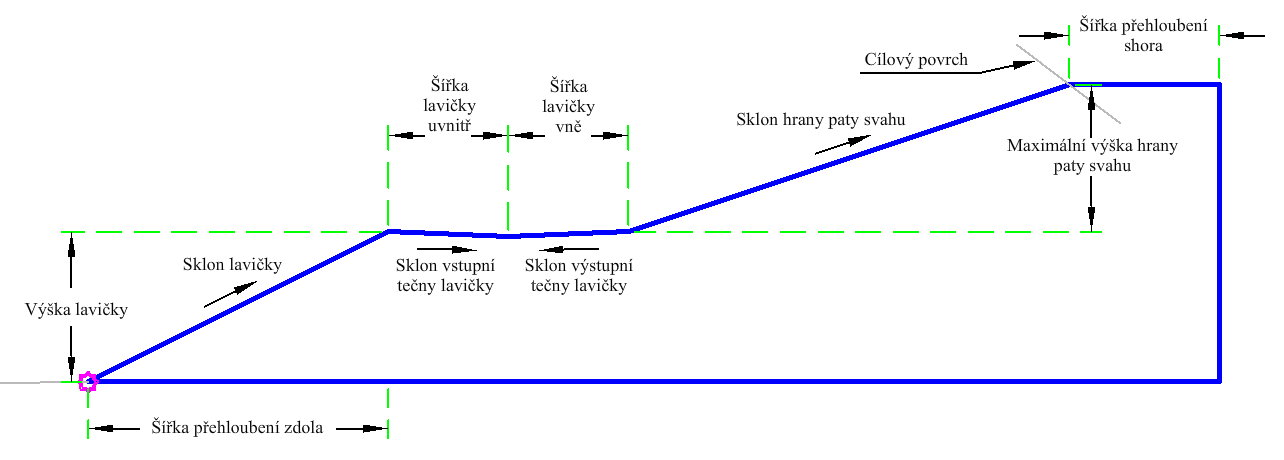

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá
Maximální výška hrany paty svahu	Maximální přípustná výška pro spojnici hrany paty svahu násypu a výkopu bez stupňovitého svahování	Numerický	15.0 ft 4.5 m
Výška lavičky	Maximální přípustná výška svahové lavičky před novou lavičkou	Numerický	10.0 ft 3.0 m
Sklon lavičky	Sklon mezi svahovými lavičkami.	Numerický, kladný	1 (: 1)
Sklon vstupní tečny lavičky	Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.	Numerický	4 (%)
Šířka lavičky uvnitř	Šířka svahové lavičky k proudnici lavičky	Numerický, kladný	4 ft 1.2 m
Sklon výstupní tečny lavičky	Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.	Numerický	4 (%)
Šířka lavičky vně	Šířka svahové lavičky od proudnice lavičky	Numerický	4 ft 1.2 m
Sklon hrany paty svahu	Sklon linie paty svahu.	Numerický, kladný	2 (: 1)
Šířka přehloubení shora	Šířka přehloubení od hrany paty svahu	Numerický, kladný	5 ft 1.5 m
Šířka přehloubení zdola	Šířka přehloubení od bodu počátku svahování	Numerický, kladný	10 ft 3 m

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Povrch hrany paty svahu	Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy.	Povinný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek se vypočte k cílovému povrchu s použitím zadaného sklonu výkopu nebo sklonu násypu. Jestliže výška k úseku překračuje maximální výšku, je vložena spojnice s maximální výškou hrany paty svahu a je přidána spojnice lavičky. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a proces se opakuje, dokud není nalezena spojnice hrany paty svahu, která nepřekračuje maximální výšku hrany paty svahu.

Jakmile je nalezen cílový povrch, je na vrchní straně, kde se hrana paty svahu setkává s cílovým povrchem, použita šířka přehloubení. Vertikální spojnice je nakreslena od bodu přehloubení do bodu počátku svahování a potom je vytvořen tvar.

Tato podsestava obsahuje definici smyčky tvořenou spojnicemi L2, L3 a L4, která se opakuje, dokud není dosaženo cílového povrchu nebo dokud není dosaženo maximálního počtu (deseti) opakování.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.

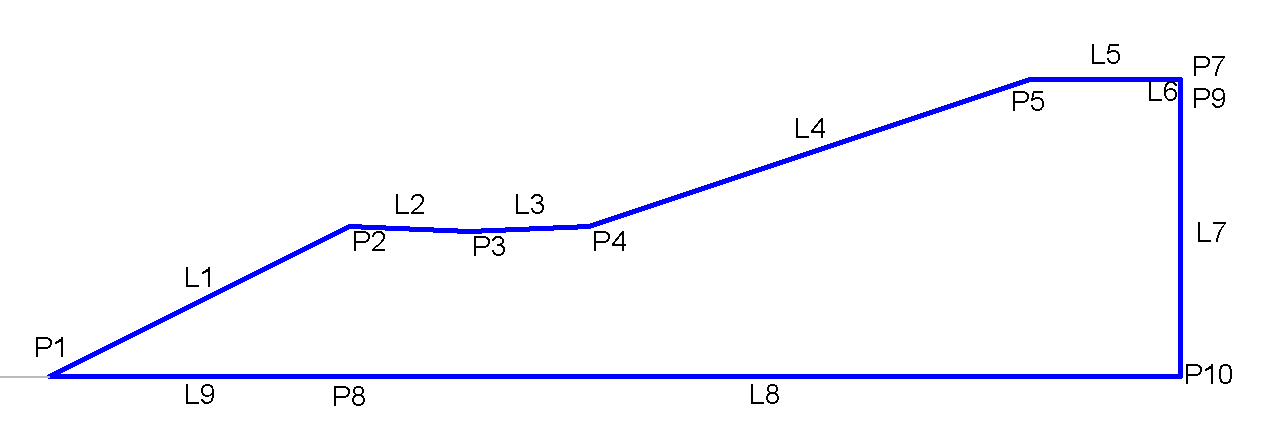

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	Vrch, VztažnýBod
P2, P3, P5, P6	Vrch
P4	Vrch, Proudnice	Proudnice svahové lavičky
P7	Vrch, Stěna	Zadní hrana šířky přehloubení na vrchní straně spojnice hrany paty svahu
P8, P9, P10	VztažnýBod
L1–L6	Vrch
L7– L9	VztažnýBod
