UrbanistickéZáměnaObrubníkRigol2

Tato podsestava se používá k záměně existujícího obrubníku a rigolu s drnovou pokrývkou navazující na existující vnitřní hranu chodníku. Vertikální umístění obrubníku a rigolu je řízeno projektovým profilem podloží obrubníku.

Chcete-li použít tuto podsestavu, jsou podstatné informace o bodu připojení rigolu (hodnota trasy nebo odsazení).

Připojení

Bod připojení je vnější/vysoký bod hrany drnové pokrývky chodníku. Tento bod připojení má sice označovat vysokou stranu drnové pokrývky, ale skutečné umístění bodu drnové pokrývky se může lišit, protože uživatel připojuje příslušný označený bod nebo trasu a profil. Proto má tento bod spíše funkci asistenční v době rozvržení nežli funkci řízení projektu.

Vstupní parametry

Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, zda bude podsestava vložena na pravou nebo na levou stranu od bodu připojení.	Levá/Pravá	Pravá
Odsazení bodu připojení rigolu od středové čáry (CL)	Bod definující odsazení plochy příruby rigolu. Toto odsazení je měřeno od základny šablony typických řezů (nebo koridoru ve stavu koridoru).	Numerický	3.6 m 10 stop
Bod chodníku	Tento bod vnitřního chodníku se bude používat jako vysoký bod drnové pokrývky. (VOLITELNÉ)	Řetězec	Žádné
Označený vnitřní bod	Označený bod připojení rigolu – název označeného bodu, který se má uložit v bodu připojení rigolu – pro pozdější podsestavy oprav.	Řetězec	Žádné

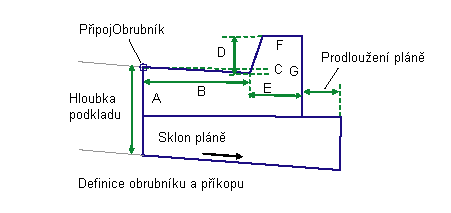

	Následující parametry jsou stejné jako pro podsestavu ObrubníkRigolObecné.
Hloubka pláně	Hloubka k podkladu v bodu připojení rigolu. Není-li podklad, použijte nulu.	Numerický, kladný	0.450 m 1.5 ft
Prodloužení pláně	Vzdálenost, o kterou je podklad prodloužen za podloží obrubníku. Použitím hodnoty nula se podklad ukončí v podloží obrubníku.	Numerický, kladný	0.3 m 1 stopa
Metoda sklonu spodní podkladní vrstvy	Určuje, zda se má pro ochrannou vrstvu použít sklon klopení vnějšího jízdního pruhu nebo zda se má nastavit numerická hodnota procenta sklonu.	Seznam voleb	Pevný sklon
Procento sklonu spodní vrstvy podkladu	Sklon ochranné vrstvy v procentech. Nepoužije se, pokud je u možnosti Použít SE nastavena hodnota Ano.	Numerický	-2 (%)
Kóta A (mm/in)	Hloubka rigolu v bodu připojení rigolu.	Numerický, kladný, nenulová	175 mm 7 palců
Kóta B (mm/in)	Šířka od bodu připojení rigolu k proudnici rigolu.		400 mm 16 palců
Kóta C (mm/in)	Hloubka od bodu připojení rigolu k proudnici rigolu.	Numerický, kladný, nenulová	25 mm 1 palec
Kóta D (mm/in)	Výška obrubníku od proudnice rigolu do horní části obrubníku.	Numerický, kladný, nenulová	150 mm 6 palců
Kóta E (mm/in)	Šířka od proudnice rigolu do podloží obrubníku.	Numerický, kladný, nenulová	200 mm 8 palců
Kóta F (mm/in)	Šířka horní části obrubníku.	Numerický, kladný, nenulová	150 mm 6 palců
Kóta G (mm/in)	Výška podloží obrubníku.	Numerický, kladný, nenulová	325 mm 13 palců

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden či více cílových objektů, například na povrch, trasu nebo objekt profilu ve výkresu. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Vnitřní hrana chodníku	Nastaví hodnotu odsazení pro horní bod drnové pokrývky. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření.	Volitelné
Bod připojení rigolu	Určí hodnotu odsazení bodu připojení rigolu pro započetí podsestavy. Jako cíle pro určení tohoto odsazení lze použít následující typy objektů: trasy, křivky, návrhové linie nebo zeměměřické polygony.	Volitelné
Podloží profilu obrubníku	Pomáhá při umístění obrubníku a rigolu. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Požadováno
Vnitřní hrana chodníku	Nastaví hodnotu odsazení pro horní bod drnové pokrývky. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelné
StávajícíTerénHorníPovrch	Název existujícího povrchu, který se používá k určení hrany výšky zpevnění vozovky v bodě připojení rigolu a dále slouží k určení výšky bodu chodníku, pokud je zadán jako odsazení nebo trasa; profily se však nenastaví. Jako cíle pro určení těchto povrchů lze použít následující typy objektů: povrchy.	Požadováno

Jsou-li k dispozici označené body, cílové parametry jsou zbytečné a budou ignorovány i v případě, kdy se nastaví. Jestliže se označené body nenastaví a pro umístění bodů se použijí odsazení nebo trasy, očekává se, že profily budou nastaveny pomocí cílových parametrů. Pokud tomu tak není, převezme tato podsestava výšku z povrchu nastaveného ve výše uvedených cílových parametrech.

Pokud není v definici koridoru přiřazena hodnota Zadní výška profilu obrubníku, zobrazí se v Prohlížeči událostí chybová zpráva.

Výstupní parametry

Parametr	Popis	Typ	Výchozí
Klopení osy rotace	Označuje, zda podsestava podporuje výpočet osy otáčení. Chcete-li zobrazit popis parametru, v okně Vlastnosti najeďte kurzorem nad parametr. Další informace naleznete v části Úpravy navrženého profilu během klopení.	Statický (popis)
Sklon travnatého pásu	Příčný sklon projektované drnové pokrývky	Numerický
Sklon rigolu	Sklon rigolu v nové podsestavě obrubníku a rigolu	Numerický, kladný

Chování

Tato podsestava se používá k parametrickému umístění nového obrubníku a rigolu a volitelně se může navázat (s drnovou pokrývkou) buď na vnitřní hranu existujícího chodníku nebo na nový chodník, který byl vytvořen jinou podsestavou. Horizontální umístění obrubníku a rigolu je určeno z dříve známého umístění bodu připojení rigolu. Vysokou část drnové pokrývky je možné umístit buď pomocí pevného odsazení, nebo jiného označeného bodu, například pomocí vnitřní hrany chodníku. Alternativně lze tento bod převzít z cílových parametrů trasy a profilu. Nově projektovaný bod připojení rigolu volitelně označený tak, aby mohl být později použit jako vstup pro záměnu podsestav jízdního pruhu.

Klíčové kroky pro dokončení této podmíněné podsestavy jsou následující:

1. Na základě odsazení bodu připojení rigolu a vstupních parametrů najděte odsazení „podloží obrubníku“.
2. Z cílového parametru získejte výšku „zadní část obrubníku“ v daném staničení a stanovte tento bod jako P4.
3. Na základě tohoto bodu určete body obrubníku a rigolu a stanovte spojnice s využitím vstupních parametrů (podobně jako v případě podsestavy UrbanistickéObrubníkRigolObecné1.
4. Jestliže je přiřazen označený bod vnitřního chodníku, stanovte tento bod jako P10. Pokud není označený bod přidružen, vyhledejte cílové parametry pro trasu Vnitřní hrana chodníku. Pokud je, získejte výšku profilu z cílového parametru povrchu.
5. Jestliže žádná data uvedená výše nejsou k dispozici pro vysokou stranu drnové pokrývky, použijte za účelem stanovení bodu P10 odsazení podle bodu připojení.

Všechny ostatní spojnice obrubníku a rigolu se vloží na základě kót vstupních parametrů (Kóta A – Kóta F). Všechny kóty musí být kladné nenulové hodnoty. Jestliže se zadá nenulová hloubka podkladu, ochranná vrstva se vloží do podloží obrubníku a pokračuje na hodnotu šířky Prodloužení Pláně. Ochranná vrstva podkladu uzavírá spodní část podloží obrubníku tak, jak je uvedeno v diagramu.

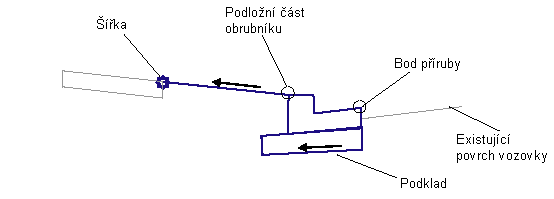

Operace režimu návrhu

V režimu návrhu se tato podsestava nastaví na základě bodu připojení a výchozího odsazení bodu připojení rigolu od základny. Šířka drnové pokrývky se vypočte odečtením celkové šířky obrubníku a rigolu od vzdálenosti „bodu připojení rigolu do bodu připojení“. S použitím 2% sklonu vypočtěte spodní stranu drnové pokrývky (nebo podloží bodu obrubníku), odkud se nakreslí zbytek obrubníku a rigolu s použitím zadaných vstupních parametrů.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod / Spojnice	Kód	Popis
P1	PřipojObrubník	Bod přípojení rigolu
P2	DnoRigol	Bod proudnice rigolu
P3	HranObrubníkHorní	Horní část obrubníku
P4	HranObrubníkRub	Podložní část obrubníku
L1 – L6	Obrubník	Vechny spojnice obrubníku
L1 – L3	Povrch	Upravený terén na obrubníku a rigolu
L7	Pláň RefPovrch
L4, L8, L9	RefPovrch
L11	Povrch, RefPovrch, TravnatýPás
S1	Obrubník	Betonová oblast obrubníku a rigolu
S2	Pláň

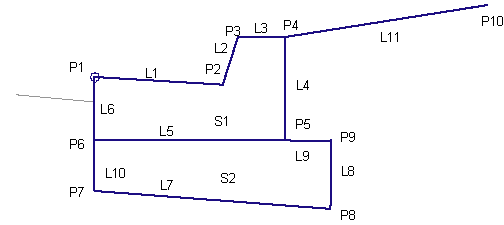

Kódovací diagram
