ZákladníLavičkaCílovéVýšky

Podsestava ZákladníLavičkaCílovéVýšky vloží spojnice za účelem vytvoření sklonů výkopu nebo násypu s lavičkami, které se podle potřeby opakují.

Můžete definovat šířku a hloubku vlhkých prohlubní u laviček a také nastavit cíl na výšku v daném bodu lavičky. V této podsestavě je využita funkce smyčky, kdy se operace opakuje tolikrát, kolikrát je to zadáno a dokud není v profilu nebo návrhové linii nalezena cílová výška. Nakonec je vytvořena spojnice hrany paty svahu.

Můžete určit maximální výšku hrany paty svahu, a pokud je vertikální vzdálenost mezi bodem vložení a cílovým povrchem větší než zadaná maximální výška hrany paty svahu, je provedeno stupňovité svahování s použitím zadané výšky, sklonu, spádu a šířky lavičky. Tato operace se opakuje, dokud není nalezena cílová výška.

Pokud není cílová výška ani po zadaném počtu opakování této operace nalezena, použije podsestava nakonec spojnici hrany paty svahu tak, aby bylo dosaženo cílového povrchu. Jestliže je vertikální vzdálenost mezi bodem vložení a cílovým povrchem menší než maximální výška hrany paty svahu, ke stupňovitému svahování ani k umístění spojnice hrany paty svahu nedojde.

Pokud není cílový povrch ani po zadaném počtu opakování této operace nalezen, použije podsestava nakonec spojnici hrany paty svahu tak, aby bylo dosaženo cílového povrchu.

Připojení

Bod připojení je na vnitřní hraně počátečního sklonu výkopu nebo násypu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

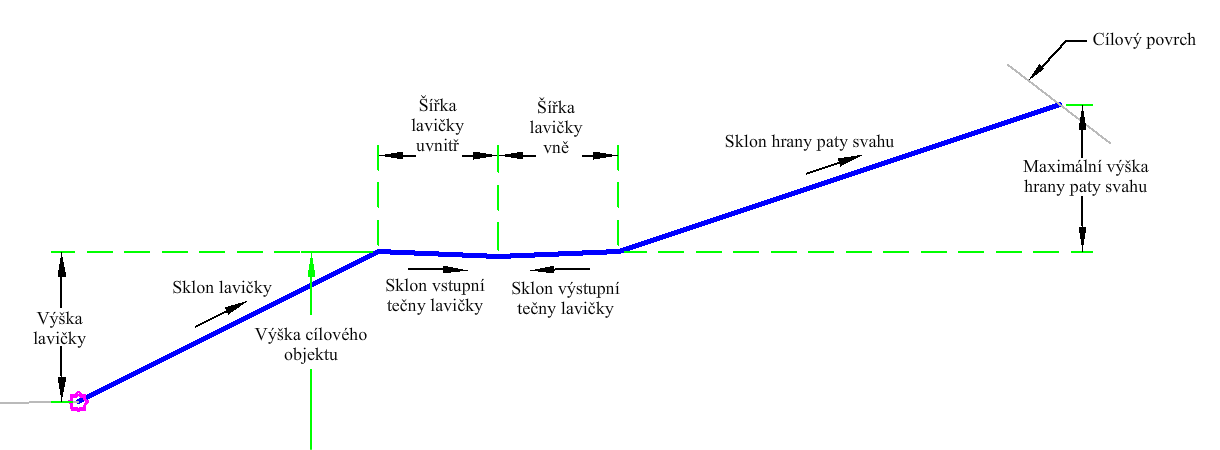

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr

Popis

Typ

Výchozí

Strana

Určuje, na kterou stranu se má podsestava umístit.

Levá/Pravá

Pravá

Maximální výška hrany paty svahu

Maximální přípustná výška pro spojnici hrany paty svahu násypu a výkopu bez stupňovitého svahování

Numerický

15.0 ft

4.5 m

Výška lavičky

Maximální přípustná výška svahové lavičky před novou lavičkou

Numerický

10.0 ft

3.0 m

Sklon lavičky

Sklon mezi svahovými lavičkami.

Numerický, kladný

1 (: 1)

Sklon vstupní tečny lavičky

Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.

Numerický

4 (%)

Šířka lavičky uvnitř

Šířka svahové lavičky k proudnici lavičky

Numerický, kladný

4 ft

1.2 m

Sklon výstupní tečny lavičky

Kladný/záporný sklon svahové lavičky v procentech. Kladné sklony směřují nahoru ve směru vzrůstajícího odsazení.

Numerický

4 (%)

Šířka lavičky vně

Šířka svahové lavičky od proudnice lavičky

Numerický

4 ft

1.2 m

Sklon hrany paty svahu

Sklon linie paty svahu.

Numerický, kladný

2 (: 1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr

Popis

Stav

Povrch hrany paty svahu

Název povrchu promítání hrany paty svahu Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. Povinný

Výškový cíl

Název výškového cíle. Jako cíle pro určení šířky lze použít následující typy objektů: trasy, křivky, návrhové linie nebo polygony zaměření. Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod počátku svahování se nastaví v bodu připojení. Výška bodu počátku svahování se kontroluje ve vztahu k cílovému povrchu za účelem zjištění, zda je příčný řez v podmínce výkopu nebo násypu. Úsek je vypočítán k cílovému povrchu s použitím zadaného sklonu hrany paty svahu. Jestliže výška k úseku překračuje maximální výšku hrany paty svahu nebo výškový cíl, je vložena spojnice s výškou svahové lavičky a je přidána lavička. Bod počátku svahování se přenastaví na vnější hranu svahové lavičky a proces se opakuje, dokud není nalezena spojnice hrany paty svahu, která nepřekračuje maximální výšku hrany paty svahu.

Tato podsestava obsahuje definici smyčky tvořenou spojnicemi L2, L3 a L4, která se opakuje, dokud není dosaženo cílového povrchu nebo dokud není dosaženo maximálního počtu (deseti) opakování.

Operace režimu návrhu

V režimu návrhu tato podsestava nakreslí násyp s počátečním sklonem 5 jednotek.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar

Kód

Popis

P1–P5 Vrch
P5 HranaPatySvahu Bod hrany paty svahu buď pro podmínku výkopu, nebo podmínku násypu. Toto platí pouze pro skutečný bod hrany paty svahu.
L1 – L4 Vrch

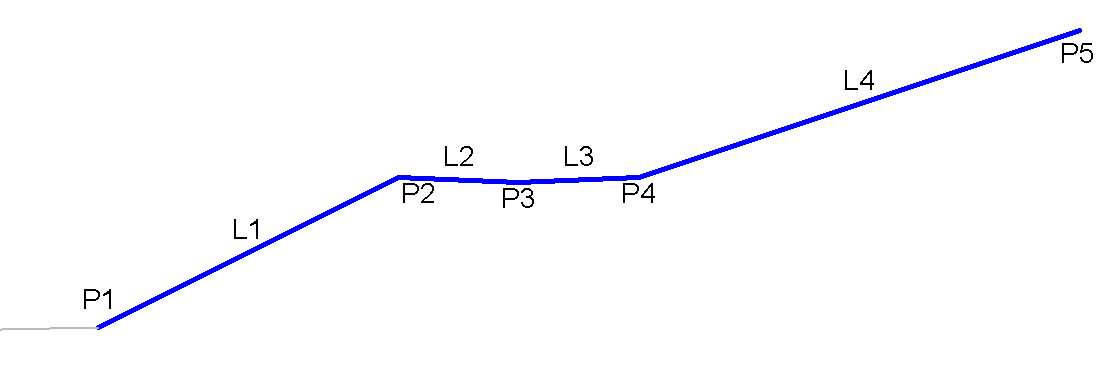

Kódovací diagram
