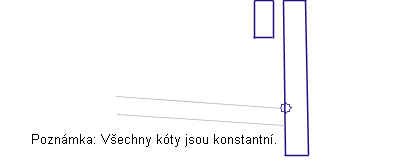

Tato podsestava vytvoří na šabloně typických řezů jednoduchý tvar svodidla.
Připojení
Bod připojení je na vnitřní hraně stojky v úrovni upraveného terénu.
Vstupní parametry
Poznámka: všechny rozměry jsou v metrech nebo stopách, pokud není uvedeno jinak. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.
|
Parametr |
Popis |
Typ |
Výchozí |
|---|---|---|---|
|
Strana |
Určuje, na kterou stranu se umístí podsestava. |
Levá / Pravá |
Pravá |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
Cílové parametry: Žádné.
Výstupní parametry
Žádné.
Chování
Podsestava vytvoří dva pravoúhlé tvary pro stojku a svodidlo. Rozměry jsou pevné a uživatel je nemůže změnit. Stojka směřuje dolů od bodu připojení a má pevnou vzdálenost pod upraveným terénem.
Operace režimu návrhu
V režimu návrhu tato podsestava nakreslí stojku a svodidlo s pevnými rozměry.
Kódy bodů, spojnic a tvarů
Kód „Svodidlo“ je přiřazen všem bodům. Nejsou přiřazeny žádné kódy spojnice nebo tvaru.
