DešťováZahradaClarkCountyV

Podsestava DešťováZahradaClarkCountyV vloží spojnice za účelem vytvoření dešťové zahrady Clark County V přilehlé k obrubníku.

Měli byste ověřit, že použité kóty odpovídají vaší interpretaci standardního půdorysu.

Připojení

Bod připojení je na vnitřní hraně vnitřního sklonu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

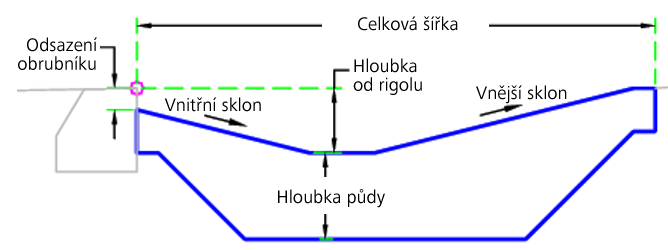

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se umístí podsestava.	Levá / Pravá	Pravá
Celková šířka	Celková šířka dešťové zahrady	Numerický, kladný	12.0 stop 3.6 m
Hloubka od rigolu	Hloubka od přilehlého bodu připojení.	Numerický	-1,0 ft 0,3 m
Hloubka půdy	Hloubka půdy	Numerický, kladný	2 ft 0,6 m
Odsazení obrubníku	Odsazení od bodu připojení	Numerický	-0,5 ft 0,15 m
Vnitřní boční sklon	Vnitřní boční sklon	Sklon	-4 ( : 1)
Vnější boční sklon	Vnější boční sklon	Sklon	-4 ( : 1)

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Žádné

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

Počáteční bod se nastaví v bodu připojení. Dešťová zahrada se pak upraví podle zadané vzdálenosti odsazení. Hloubka dešťové zahrady se nastaví na základě vstupních hodnot.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí dešťovou zahradu v souladu se vstupními parametry.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1	RG_Rigol	Bod vložení dešťové zahrady
P2	RG_Povrch_Vnitřní	Vnitřní povrch dešťové zahrady
P3	RG_Povrch_Vnější	Vnější povrch dešťové zahrady
P6	RG_Spodek_Vnější	Vnější spodek dešťové zahrady
P7	RG_Spodek_Vnitřní	Vnitřní spodek dešťové zahrady
L1 – L3	Povrch, RG_Sklon	Sklon povrchu dešťové zahrady
L5–L7	RefPovrch	RefPovrch
L6	Srovnávací rovina, RG_Spodek	Spodek dešťové zahrady
S1	DešťováZahrada	Dešťová zahrada

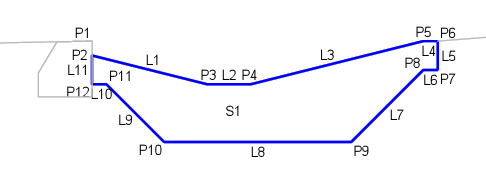

Kódovací diagram
