Podsestava KrajniceParabolickáHranaPatySvahu umožňuje provést zaoblení ve vrcholu výškového polygonu mezi spojnicemi krajnice a hrany paty svahu i zaoblení mezi spojnicí hrany paty svahu a cílovým povrchem.
Navíc máte možnost definovat šířkovou kótu krajnice od počátku k vrcholu výškového polygonu nebo od počátku k začátku vertikálního zakřivení.

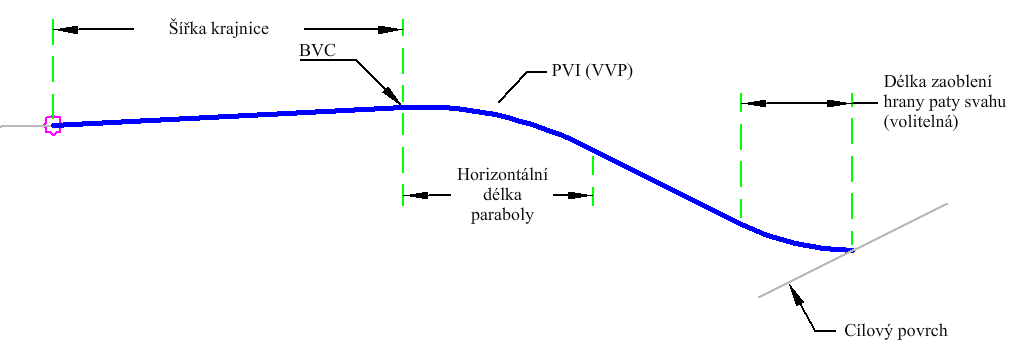

Od počátku k vrcholu směrového polygonu:

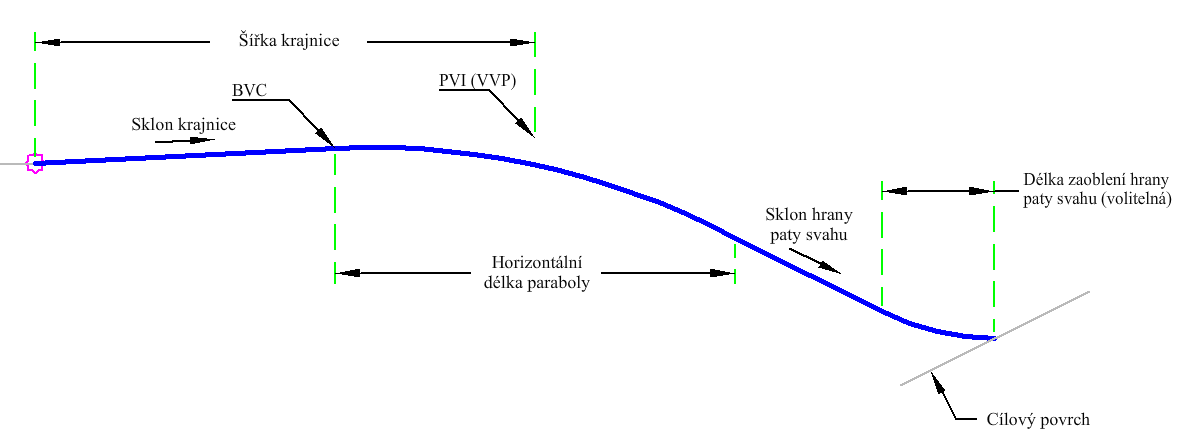

Od počátku k začátku vertikálního zakřivení:
Připojení
Bod připojení je na vnitřní hraně zpevněné krajnice, což je obvykle vnější hrana vozovky.
Vstupní parametry
|
Parametr |
Popis |
Typ |
Výchozí hodnota |
|---|---|---|---|
| Strana | Určuje, na kterou stranu se má podsestava umístit. | Levá/Pravá | Pravá |
| Šířka krajnice | Šířka od bodu připojení k bodu počátku svahování krajnice | Numerický, kladný |
10 ft 3 m |
| Definice šířky krajnice | Šířka krajnice se měří od bodu působení k tomuto umístění. | Vrchol výškového polygonu / Začátek vertikálního zakřivení | Vrchol výškového polygonu |
| Délka zaoblení hrany paty svahu (volitelný) | Určuje hodnotu délky. | Numerický, kladný |
5 ft 1,5 m |
| Horizontální délka paraboly | Délka paraboly ve vrcholu výškového polygonu nebo na začátku vertikálního zakřivení | Numerický, kladný |
8 ft 2,5 m |
| Sklon hrany paty svahu (+/– pro výkop/násyp) | Kladný/záporný sklon hrany paty svahu v procentech | Numerický | 50 (%) |
| Sklon krajnice | Kladný/záporný sklon krajnice v procentech | Numerický | 5 (%) |
Cílové parametry
V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.
|
Parametr |
Popis |
Stav |
|---|---|---|
| Povrch hrany paty svahu | Název povrchu promítání hrany paty svahu. Jako cíle pro určení povrchu lze použít následující typy objektů: povrchy. | Volitelný |
Logické přiřazení prováděné za běhu programu
Žádné
Výstupní parametry
Žádné
Chování
Tato podsestava vytvoří tvar pro krajnici. Podsestava vypočítá tvar pomocí vrcholu výškového polygonu nebo začátku vertikálního zakřivení. Podsestava potom zkontroluje, zda bude místo pro zaoblení hrany paty svahu dostatečné.
V případě nedostatku místa k zaoblení hrany paty svahu je délka oblouku upravena tak, aby byla délka pro zaoblení hrany paty svahu dostatečná.
Potom zkontroluje, zda má sklon vstupní tečny paraboly stejnou hodnotu jako sklon výstupní tečny paraboly. Při zjištění stejného sklonu je nakreslena spojnice. Pokud hodnoty sklonu nejsou stejné, je vytvořen údolnicový nebo vrcholový výškový oblouk paraboly. Podle potřeby je přidán bod pro horní nebo dolní bod na parabolickém oblouku.
Operace režimu návrhu
V režimu návrhu tato podsestava zobrazí spojnice tvořící krajnici.
Kódy bodů, spojnic a tvarů
V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.
|
Bod, spojnice nebo tvar |
Kód |
Popis |
|---|---|---|
| P2–P5 | Vrch | |
| L1–L4 | Vrch |

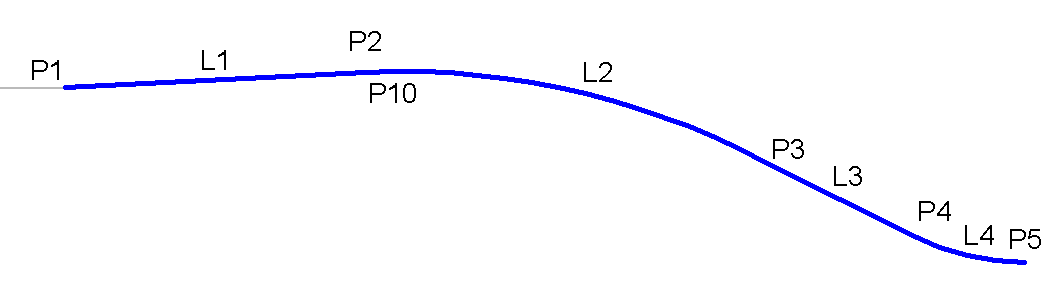

Kódovací diagram
