OdtokovýKanál

Podsestava OdtokovýKanál vloží body a spojnice za účelem vytvoření odtokového kanálu k odvodu vody podél vozovky.

Připojení

Bod připojení je na vnitřní hraně odtokového kanálu. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně.

Vstupní parametry

Poznámka: Pokud není uvedeno jinak, jsou všechny rozměry v metrech nebo ve stopách. Všechny sklony jsou uvedeny v podobě poměru (například 4 : 1), pokud nejsou označeny jako procentní sklony se značkou „%“.

Parametr	Popis	Typ	Výchozí
Strana	Určuje, na kterou stranu se má podsestava umístit.	Levá/Pravá	Pravá

Cílové parametry

V této části jsou uvedeny parametry této podsestavy, které lze mapovat na jeden nebo více cílových objektů. Další informace naleznete v části Určení cílových objektů koridoru.

Parametr	Popis	Stav
Elevation	Může se použít k přepsání inverze potrubí. Jako cíle lze pro určení výšky použít následující typy objektů: profily, 3D křivky, návrhové linie nebo polygony zaměření.	Volitelný

Logické přiřazení prováděné za běhu programu

Žádné

Výstupní parametry

Žádné

Chování

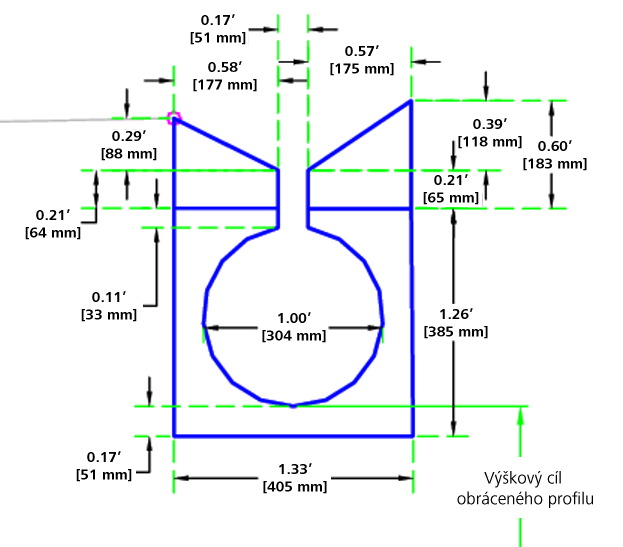

Počáteční bod se nastaví v bodu připojení. Body a spojnice obrubníku se poté vytvoří na základě hodnot uložených v podsestavě.

Operace režimu návrhu

V režimu rozvržení tato podsestava nakreslí podsestavu.

Kódy bodů, spojnic a tvarů

V následující tabulce jsou pro tuto podsestavu uvedeny kódy bodů, spojnic a tvarů, ke kterým byly přiřazeny kódy. Kódy bodů, spojnic a tvarů této podsestavy, které nemají přiřazeny kódy, nejsou v této tabulce zahrnuty.

Bod, spojnice nebo tvar	Kód	Popis
P1–P4, P9, P10	Beton	Betonové rohy přívodu
P5, P8	BetSpodek	Spodní roh betonu
P6, P7	Kal	Kal
P11–P13	Potrubí	Body potrubí
L1, L2	Beton, Povrch	Povrch betonu
L3, L7, L10, L11	Beton	Beton přívodu
L5	Kal	Kal potrubí
L12–L14	Potrubí	Spojnice potrubí
S1, S2	Beton	Beton přívodu
S3	Kal	Kal kolem potrubí
